高速カウンタユニット

DC入力で最高200kpulse/s、差動入力で最高8Mpulse/sのパルス数計測が可能なユニットです。ロータリーエンコーダ、リニアエンコーダ、デジタルゲージなどを接続して移動量を計測できます。また、特定位置に達した時に信号を出力できます。

オープンコレクタ/電圧出力用

最高200kpulse/s2チャンネル一致出力(シンク)

最高200kpulse/s2チャンネル一致出力(ソース)

ラインドライバ用

最高8Mpulse/s2チャンネル一致出力(シンク)

特長<sup>パルス測定機能で高精度な測定を実現</sup>

  • 測定分解能100ns
  • 高精度測定
  • パルスのON/OFF時間や周期を測定することにより、ワークの長さや速度を検出する用途に使えます

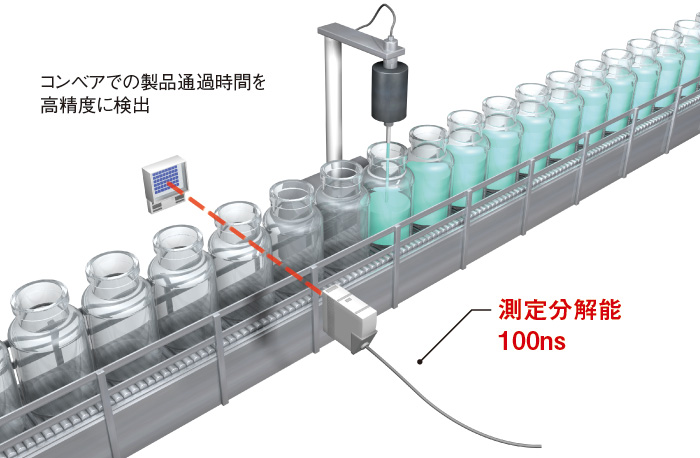

  • 食品や飲料製品の製造時に、コンベア上を移動する瓶の大きさや速度を近接センサで簡単に測定できます

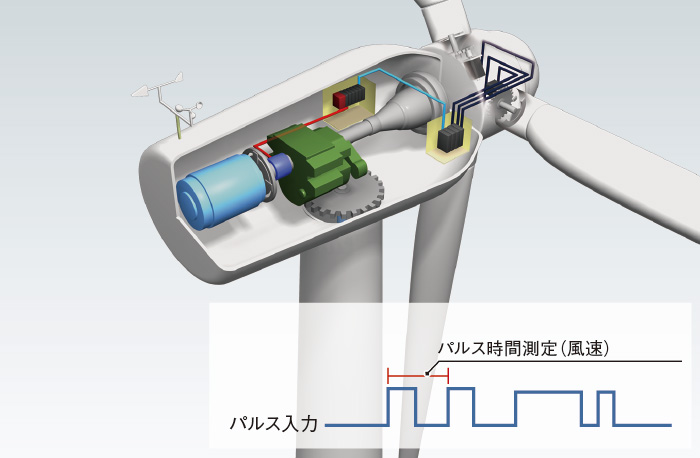

  • 風力発電のタービンの速度をパルス間隔から測定できます

PWM出力機能で滑らかな制御を実現

  • 最高200kHz
  • 最小ON幅100ns
  • 最高200kHz、最小ON幅100nsで、任意のデューティ比のPWM波形が簡単に出力できます
  • PWM出力中でも出力周期やデューティ比を変更でき、連続的なPWM信号で滑らかに制御したい用途に最適です

性能仕様<sup>高速カウンタユニット性能仕様</sup>

項目 RD62P2 RD62P2E RD62D2
チャンネル数[チャンネル] 2 2 2
カウント入力信号
1相入力(1逓倍/2逓倍)
2相入力(1逓倍/2逓倍/4逓倍)
CW/CCW入力
信号レベル(øA、øB) DC5/12/24V 2~5mA DC5/12/24V 2~5mA EIA規格RS-422-A
差動ラインドライバレベル
カウンタ
計数速度(最高)[pulse/s] 200k 200k 8M
計数範囲 32ビット符号付きバイナリ
(-2147483648~2147483647)
32ビット符号付きバイナリ
(-2147483648~2147483647)
32ビット符号付きバイナリ
(-2147483648~2147483647)
外部入力
プリセット、ファンクション・スタート DC5/12/24V 7~10mA DC5/12/24V 7~10mA DC5/12/24V 7~10mA
デジタルフィルタ[ms] 0、0.1、1、10 0、0.1、1、10 0、0.1、1、10
パルス測定機能
測定分解能*1[ns] 100 100 100
測定点数[点/チャンネル] 1 1 1
外部出力
一致出力 トランジスタ(シンク)出力
2点/チャンネル
DC12/24V 0.5A/点
トランジスタ(ソース)出力
2点/チャンネル
DC12/24V 0.1A/点
トランジスタ(シンク)出力
2点/チャンネル
DC12/24V 0.5A/点
PWM出力機能
出力周波数範囲[Hz] DC~200k DC~200k DC~200k
デューティ比 任意(0.1µs単位で設定可能) 任意(0.1µs単位で設定可能) 任意(0.1µs単位で設定可能)
出力点数[点/チャンネル] 2 2 2
外部配線接続方式*2
40ピンコネクタ
  • *1.パルス測定可能範囲は2000~2147483647(0.2ms~約214s)です。
  • *2.使用可能なオプションについては、各製品のマニュアルをご参照ください。
