FAパートナー製品

MELSEC iQ-Rシリーズと組み合わせて使う、FA現場のお役立ち製品をラインアップしています。盤設計の工数削減や設備更新の工期短縮などにぜひお役立てください。

三菱電機エンジニアリング株式会社

三菱電機シーケンサをより使いやすく、より便利にするFAグッズや各種ユニットを販売しています。

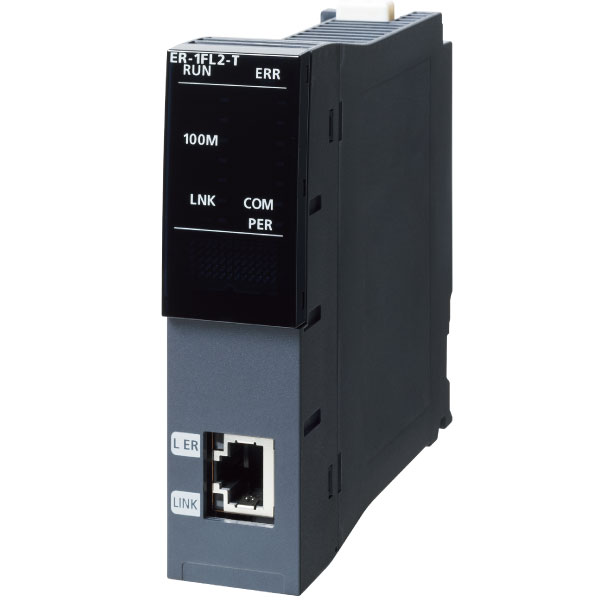

FL-net(OPCN-2)インタフェースユニット
ER-1FL2-T

FL-netは、FAオープン推進協議会(JOP)により標準化されたオープンFAネットワークです。
多くの異なるメーカーのシーケンサや数値制御装置(CNC)などのコントローラやパソコンなどを相互に接続し、制御・監視を実現できます。

  • マスタが存在しないため、他ノードの通信に影響を与えずに各ノードの参加・離脱を実行できます。最大254台*1の機器を接続できます
  • サイクリック伝送による各ノードが同一のデータを常に共有できるコモンメモリ機能と、必要なときに必要な情報だけをやり取りするメッセージ通信機能の両方をサポートしています

製品の詳細はこちら 別ウィンドウが開きます
 (外部のサイトを表示します)

項 目 ER-1FL2-T
伝送仕様
プロトコルバージョン FAコントロールネットワーク標準プロトコル仕様(JIS B 3521)
FL-net(OPCN-2)Ver.3クラス1対応(Ver.2と同等)*2
伝送速度[bps] 100M/10M
通信モード 全二重/半二重(100M)、半二重(10M)
最大セグメント長[m] 100(ハブとノード間の長さ)*3
システム最大ノード[台] 最大254*1
  • *1.254台中、制御として利用できるのは249台です。残る5台は、故障診断に割り当てられます。
  • *2.FL-net(OPCN-2)Version 1.00機器とは互換性がないため、混在接続はできません。
  • *3.Ethernetケーブルの最大セグメント長は100mです。ただし、ケーブル使用環境により距離が短くなる場合があります。詳細は、使用しているケーブルメーカーにお問い合わせください。
