外装の技術基準に関するお知らせ(最終版)

バックカメラ・車載用TVアンテナ等についての重要なお知らせとお願い

2011年3月3日
三菱電機株式会社

平素は当社製品をご愛用頂き、誠にありがとうございます。
「道路運送車両の保安基準」の「外装の技術基準」の改正に伴い、2009年4月17日、2009年12月1日付にて同基準に適合しない当社商品に関するお知らせと当社対応についてご報告させて頂いておりました。

その後、2010年4月1日に施行された「道路運送車両の保安基準の細目を定める告示」の一部が改正され、2009年1月1日以降に製作される乗用車に適用される外装基準の適用を2017年3月31日まで猶予されることになりました。

そのため、以下の当社対象商品を2009年1月1日以降に新規(初年度)登録された自動車(*)へ取り付けられた場合、2017年4月1日以降は当該保安基準に適合しない場合がありますので、ご注意ください。

(*)正確には「製作年月日」が2009年1月1日以降の自動車が対象となりますので、「製作年月日」については、お車を購入されました自動車販売店様へお問い合わせください。

(ご参考)国土交通省報道発表資料
「道路運送車両の保安基準の細目を定める告示」の一部改正について〜乗用車の外装基準の適用を猶予します〜
http://www.mlit.go.jp/report/press/jidosha07_hh_000055.html新しいウィンドウが開きます

対象商品

  • バックカメラ「BC-10」
    ※専用のカバーが必要となります。
  • アナログTV用ダイバーシティアンテナ「AG-70」/VICS用アンテナ「AG-70R」(外付け用)
    ※代替用のフィルムアンテナと交換させていただきます。

外装の技術基準 概要

『自動車と人との接触の際に人が負傷する危険性を減らすため、自動車の外装表面には曲率半径が2.5mm未満である突起を有してはならない。』

第18条 細目告示別添 第1節 別添20 「外装の技術基準」
詳しくは、国土交通省自動車交通局ホームページを参照ください。

pdf 保安基準等関係基準の各条文検索一覧表(758KB)

ガイドライン

取り付け場所により、適合/不適合となりますので、以下のガイドラインをご参照の程、よろしくお願いいたします。以下はガイドラインとなりますので詳しくは【外装の技術基準概要】をご参照をお願いいたします。

1.保安基準に適合する取付例

・ガーニッシュ下などの面に装着する場合
(おおむね50mm以上幅のあるガーニッシュ、スポイラーなどの下面に装着する場合)

2.保安基準に適合しない恐れのある取付例→同梱のカバーをカメラに取り付けてください。

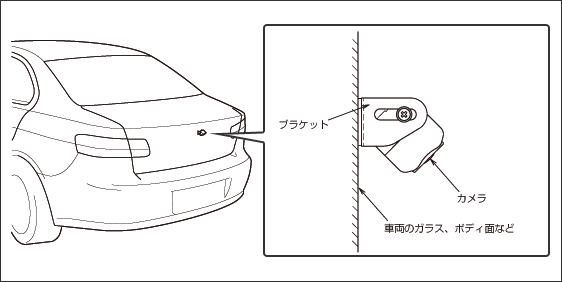

・比較的平坦なガラス、ボディ面に装着する場合
(おおむねカメラの周囲半径約100mmが平坦な面に装着する場合)

カバーの取り付けかた

※保安基準に適合しない恐れのある場合にカバーを取り付けてください。

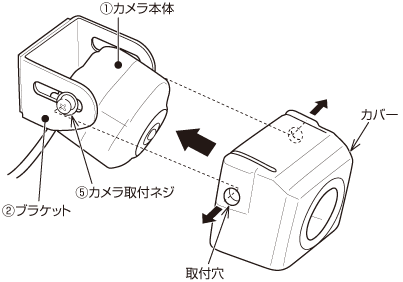

  • ⑤カメラ取付ネジを仮止めした状態でカバーを取り付けます。

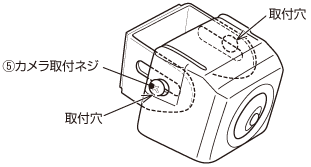

  • ⑤カメラ取付ネジのネジ頭部分がカバーの取付穴に確実にロックされていることを確認してください。
  • カメラにカバーを取り付けた状態で車両取付面に貼り付けます。
  • 角度調整後、②ブラケットに無理な力が加わらないように⑤カメラ取付ネジで①カメラ本体をしっかり締め付けます。

注:カメラを車両側に貼り付けた状態でカバーを取り付ける場合は、②ブラケットに無理な力が加わらないように注意して作業してください。

ご注意
  • カバー取付後に、⑤カメラ取付ネジは取り外しできません。(無理に取り外すとカバーが破損する恐れがあります。)
  • 角度の微調整をする場合は、⑤カメラ取付ネジを少しだけゆるめて作業してください。

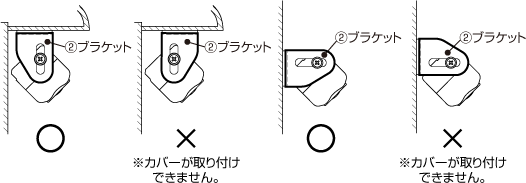

  • ②ブラケットの方向が逆に取り付けられている場合、カバーは取り付けできません。

既に対象車両にお取り付けされたお客様へ、またはこれから取り付けされるお客様へ

バックカメラ(BC-10)のカバーお届け開始のお知らせ

バックカメラ(BC-10)のカバーに関しまして9月よりお届けを開始いたしました。
尚、ご不明な点がございましたら、当社インフォメーションセンターまでお問合せ頂けます様御願い致します。

アナログTV用ダイバーシティアンテナ「AG-70」/VICS用アンテナAG-70R」の代替用フィルムアンテナお届け開始のお知らせ

代替用フィルムアンテナは2009年11月よりお届けを開始いたしました。
尚、ご不明な点がございましたら、当社インフォメーションセンターまでお問合せ頂けます様、御願い致します。

お問い合わせ先

ご不明な点につきましては、当社インフォメーションセンターまでお問い合わせください。
お客様には大変ご不便、ご迷惑をおかけいたしますこと深くお詫び申し上げます。
何卒ご理解とご協力を賜わりますようお願い申し上げます。

三菱電機カーインフォメーションセンター
フリーダイヤル:0120-182710
9:00〜17:30(土・日・祝日・弊社の休日は除く)

【個人情報の使用目的について】

上記窓口にてお客様からのご提供いただくお名前、ご住所等の個人情報は本件の対応のためのみに利用させて頂きます。お客様の個人情報は当社が定める個人情報保護方針に則して厳重に管理いたします。
