Factory Automation

MELSEC iQ-Fシリーズ 注目の製品

注目の製品

表示価格は販売当時のものです。

MELSEC iQ-Fシリーズ 高速カウンタユニットが新登場!

2MHz*1までの差動入力信号に対応。
サーボアンプや外付けエンコーダから高速差動信号を受け取り、正確に現在位置を把握したり、ワーク の長さや速度を検出できます。従来品からの性能向上に加えて、GX Works3との連携により、 高いメンテナンス性を発揮できます。

*11相/2相入力の1逓倍時。

差動ラインドライバ対応高速カウンタユニット FX5-2HC/ES

高速カウンタユニットFX5-2HC/ES
標準価格 ¥77,000

性能が向上

高速化に対応

2MHzの差動ラインドライバ信号の取込みに対応しているため、きめ細かい位置測定が可能です。
高速化に対応

スプリングクランプ端子台を採用

差し込むだけの簡単配線で、圧着コネクタや圧着工具は不要です。多チャンネルのカウンタを使用するときに配線性が向上します。
スプリングクランプ端子台を採用

2MHzの信号取り込みに対応。きめ細やかな位置測定が可能!

サーボエンコーダの場合
従来比10倍の計数速度を実現!

*1FX5UC CPUユニットと接続時は、コネクタ変換ユニット(FX5-CNV-IFC)または増設電源ユニット(FX5-C1PS-5V)が必要です。

外付けエンコーダの場合
スマートな構成が実現!

*1FX5UC CPUユニットと接続時は、コネクタ変換ユニット(FX5-CNV-IFC)または増設電源ユニット(FX5-C1PS-5V)が必要です。

<掲載機種>
  • FX5-2HC/ES

作成:
容量: (PDF)

FX5UJ CPUユニットにDC電源タイプ 新発売!

MELSEC iQ-F

FX5UJNEWラインアップ!

CPUユニット

FX5UJ-24MR/DS,FX5UJ-24MT/DS,FX5UJ-24MT/DSS
FX5UJ-40MR/DS,FX5UJ-40MT/DS,FX5UJ-40MT/DSS
FX5UJ-60MR/DS,FX5UJ-60MT/DS,FX5UJ-60MT/DSS
形名 仕様 価格 納期
入力 出力
FX5UJ-24MR/DS[NEW] 14点(シンク/ソース) リレー10点 ¥59,500
FX5UJ-24MT/DS[NEW] 14点(シンク/ソース) トランジスタ10点(シンク) ¥59,500
FX5UJ-24MT/DSS[NEW] 14点(シンク/ソース) トランジスタ10点(ソース) ¥59,500
FX5UJ-40MR/DS[NEW] 24点(シンク/ソース) リレー16点 ¥88,000
FX5UJ-40MT/DS[NEW] 24点(シンク/ソース) トランジスタ16点(シンク) ¥88,000
FX5UJ-40MT/DSS[NEW] 24点(シンク/ソース) トランジスタ16点(ソース) ¥88,000
FX5UJ-60MR/DS[NEW] 36点(シンク/ソース) リレー24点 ¥110,000
FX5UJ-60MT/DS[NEW] 36点(シンク/ソース) トランジスタ24点(シンク) ¥110,000
FX5UJ-60MT/DSS[NEW] 36点(シンク/ソース) トランジスタ24点(ソース) ¥110,000
<掲載機種>
  • FX5UJ-24MR/DS
  • FX5UJ-24MT/DS
  • FX5UJ-24MT/DSS
  • FX5UJ-40MR/DS
  • FX5UJ-40MT/DS
  • FX5UJ-40MT/DSS
  • FX5UJ-60MR/DS
  • FX5UJ-60MT/DS
  • FX5UJ-60MT/DSS

作成:
容量: (PDF)

FX5S CPUユニット、FX5-SDCD 新登場!

MELSEC iQ-F

MELSEC iQ-Fシリーズに新たなCPUユニットがラインアップしました。

FX5S ラインアップ
FX5S システム構成
FX5S 性能

FX5SNEWラインアップ!

CPUユニット

FX5S-30MR/ES,FX5S-30MT/ES,FX5S-30MT/ESS
FX5S-40MR/ES,FX5S-40MT/ES,FX5S-40MT/ESS
FX5S-60MR/ES,FX5S-60MT/ES,FX5S-60MT/ESS
形名 仕様 価格 納期
入力 出力
FX5S-30MR/ES[NEW] 16点(シンク/ソース) リレー14点 ¥49,500
FX5S-30MT/ES[NEW] 16点(シンク/ソース) トランジスタ14点(シンク) ¥49,500
FX5S-30MT/ESS[NEW] 16点(シンク/ソース) トランジスタ14点(ソース) ¥49,500
FX5S-40MR/ES[NEW] 24点(シンク/ソース) リレー16点 ¥74,500
FX5S-40MT/ES[NEW] 24点(シンク/ソース) トランジスタ16点(シンク) ¥74,500
FX5S-40MT/ESS[NEW] 24点(シンク/ソース) トランジスタ16点(ソース) ¥74,500
FX5S-60MR/ES[NEW] 36点(シンク/ソース) リレー24点 ¥89,000
FX5S-60MT/ES[NEW] 36点(シンク/ソース) トランジスタ24点(シンク) ¥89,000
FX5S-60MT/ESS[NEW] 36点(シンク/ソース) トランジスタ24点(ソース) ¥89,000

SDメモリカードユニット

FX5-SDCD

形名 仕様 価格 納期
FX5-SDCD[NEW] SDメモリカードユニット ¥8,800
<掲載機種>
  • FX5S-30MR/ES
  • FX5S-30MT/ES
  • FX5S-30MT/ESS
  • FX5S-40MR/ES
  • FX5S-40MT/ES
  • FX5S-40MT/ESS
  • FX5S-60MR/ES
  • FX5S-60MT/ES
  • FX5S-60MT/ESS

作成:
容量: (PDF)

MELSEC iQ-Fシリーズ FX5-OPCが新登場!

MELSEC iQ-Fシリーズ FX5-OPCが新登場!

FX5U/FX5UC CPUユニットのファームウェアバージョン1.245 以降で対応。

特長

FX5-OPCを導入することで、OPC UAサーバの役割を担う本ユニットを経由してFX5シーケンサのデータにアクセス可能。
セキュリティリスクがあるゲートウェイパソコンに変わり、堅牢なシステムを構築できます。工作機械の加工情報などの機密データを不正アクセスから保護することができます。 また、パソコンレスでコスト削減につながります。

MELSEC iQ-Fシリーズ FX5-OPCが新登場!
<掲載機種>
  • FX5-OPC

作成:
容量: (PDF)

アナログ入出力拡張アダプタ ラインアップ拡充!

MELSEC iQ-Fシリーズアナログ入出力拡張アダプタ ラインアップ拡充!
従来品(FX3U-3A-ADP)から機能UPしました!
項 目 FX5-4A-ADPNEW FX3U-3A-ADP
入力点数 2点 2点
出力点数 2点UP 1点
入力種類 電圧/電流 電圧/電流
入力レンジ -10~+10V
-20~+20mAUP
0~10V
4~20mA
出力レンジ -10~+10V
0~+20mAUP
0~10V
4~20mA
分解能 14bitUP 12bit
MELSEC iQ-Fシリーズアナログ入出力拡張アダプタ ラインアップ拡充!

MELSEC iQ-Fシリーズ EthernetユニットがBACnetに対応!

MELSEC iQ-Fシリーズ EthernetユニットがBACnetに対応!
MELSEC iQ-Fシリーズ EthernetユニットがBACnetに対応!
既に購入済みのEthernetユニットでも、Ver. 1.003以降のユニットはアップデート可能です。
アップデート可能な製造番号およびファームウェアアップデート機能の詳細は、MELSEC iQ-F FX5ユーザーズマニュアル(応用編)をご覧ください。
BACnet通信は、MELSOFT接続、シンプルCPU通信などの汎用Ethernetや、EtherNet/IPも併用可能です。
BACnet規格
項 目 FX5-ENET, FX5-ENET/IP
プロファイル(役割) B-ASC
対応規格
  • ANSI/ASHRAE Standard 135-2016
  • ANSI/ASHRAE Standard 135-2012
  • ANSI/ASHRAE Standard 135-2010
  • ANSI/ASHRAE Standard 135-2004
  • IEIEJ-G-0006:2006 アデンダムa
<掲載機種>
  • FX5-4A-ADP
  • FX5-ENET
  • FX5-ENET/IP

作成:
容量: (PDF)

MELSEC iQ-FシリーズにCC-Link TSN対応通信ユニットが新登場!

MELSEC iQ-FシリーズにCC-Link TSN対応通信ユニットが新登場!

MELSEC iQ-FのCC-Link IE TSN製品特長

シンプルなネットワーク構成を実現

従来はネットワークごとに設定をする必要がありましたが、同一幹線でTCP/IP通信混在可能のため、一つのネットワークに構築することができます。

高速・高精度な通信が可能

CC-Link IE TSN技術を用い、最小同期周期250μsの高速かつ高精度にデバイス局との双方向通信が可能。また、デバイス局ごとの通信周期設定で通信効率が向上します。

CC-Link IE TSNマスタ・ローカルユニット FX5-CCLGN-MSなら、小規模制御から大規模制御まで幅広い設備に導入できます。

小規模システム構成例
大規模システム構成例
<掲載機種>
  • FX5-CCLGN-MS

作成:
容量: (PDF)

FX5UJ CPUユニット 新登場!

MELSEC iQ-F

MELSEC iQ-Fシリーズに新たなCPUユニットがラインアップしました。

FX5UJラインアップ

FX5UJNEWラインアップ!

CPUユニット

FX5UJ-24M
FX5UJ-40M
FX5UJ-60M
形名 仕様 価格 納期
入力 出力
FX5UJ-24MR/ES[NEW] 14点(シンク/ソース) リレー10点 ¥54,000
FX5UJ-24MT/ES[NEW] 14点(シンク/ソース) トランジスタ10点(シンク) ¥54,000
FX5UJ-24MT/ESS[NEW] 14点(シンク/ソース) トランジスタ10点(ソース) ¥54,000
FX5UJ-40MR/ES[NEW] 24点(シンク/ソース) リレー16点 ¥80,000
FX5UJ-40MT/ES[NEW] 24点(シンク/ソース) トランジスタ16点(シンク) ¥80,000
FX5UJ-40MT/ESS[NEW] 24点(シンク/ソース) トランジスタ16点(ソース) ¥80,000
FX5UJ-60MR/ES[NEW] 36点(シンク/ソース) リレー24点 ¥100,000
FX5UJ-60MT/ES[NEW] 36点(シンク/ソース) トランジスタ24点(シンク) ¥100,000
FX5UJ-60MT/ESS[NEW] 36点(シンク/ソース) トランジスタ24点(ソース) ¥100,000
<掲載機種>
  • FX5UJ-24MR/ES
  • FX5UJ-24MT/ES
  • FX5UJ-24MT/ESS
  • FX5UJ-40MR/ES
  • FX5UJ-40MT/ES
  • FX5UJ-40MT/ESS
  • FX5UJ-60MR/ES
  • FX5UJ-60MT/ES
  • FX5UJ-60MT/ESS

作成:
容量: (PDF)

MELSEC iQ-Fシリーズに安全規格に対応した安全増設ユニットが新たにラインアップ!

安全増設ユニットが登場

Point 1安全増設ユニットの接続だけでシステムを簡単に構築

安全メインユニット(FX5-SF-MU4T5)をFX5U/FX5UC CPUユニットに接続するだけで安全制御システムが簡単に導入でき、1システムで一般制御と安全制御が可能です。そのため、安全コントローラでは必要だった安全状態をモニタするための配線や、安全リレーで構築する際に必要だったリレー間の配線などが不要です。さらに安全入力拡張ユニット(FX5-SF-8DI4)を接続することで、安全入力が拡張できます。

point1

Point 2ロータリスイッチを回して内蔵プログラムを選択

安全増設ユニットには、それぞれ9種類のプログラムが内蔵されています。ユニット正面のロータリスイッチで、動作させる内蔵プログラムを選択するだけで、安全制御システムの構築が可能です。そのため、安全制御のためのシーケンスプログラムは不要です。

point2
<掲載機種>
  • FX5-SF-MU4T5
  • FX5-SF-8DI4

作成:
容量: (PDF)

スプリングクランプ端子台タイプユニットにリレー出力タイプが新登場!

スプリングクランプ端子台タイプユニットにリレー出力タイプが登場
<掲載機種>
  • FX5UC-32MR/DS-TS
  • FX5-C16EYR/D-TS

作成:
容量: (PDF)

インテリジェント機能ユニットラインアップがさらに充実!

2 軸パルス列位置決めユニットに差動ドライバタイプが登場

最大出力パルス5Mpulse/s、 接続距離は10m

最大出力パルスは5Mpulse/sとなり、従来品より高分解能機器を制御することが可能になりました。また、サーボ間との最大接続距離は10mです。

最大出力パルス5Mpulse/s、 接続距離は10m
軸パルス列位置決めユニット FX5-20PG-D

2軸パルス列位置決めユニットFX5-20PG-D
標準価格 ¥100,000

Ethernetポートが増設でき、より幅広い通信が可能

CC-Link IE フィールドネットワークBasicに接続可能

CC-Link IEフィールドネットワークBasicは、汎用Ethernetを活用したFAネットワークです。
MELSEC iQ-FシリーズをCC-Link IEフィールドネットワークBasic接続することが可能です。
また、汎用Ethernetと混在も可能です。

CC-Link IE フィールドネットワークBasicに接続可能

FX5-ENET(マスタ局)が管理するリモート局の最大接続台数です。

Ethernetユニット FX5-ENET

EthernetユニットFX5-ENET
標準価格 ¥70,000

PROFIBUS-DPネットワークが接続可能に

PROFIBUS-DPネットワークに接続可能

PROFIBUSは欧州で幅広く普及している産業用フィールドバスです。
MELSEC iQ-FシリーズをPROFIBUS-DPネットワークのマスタ局として接続できます。

PROFIBUS-DPネットワークに接続可能
PROFIBUS-DPマスタユニット FX5-DP-M

PROFIBUS-DPマスタユニットFX5-DP-M
オープン価格

<掲載機種>
  • FX5-20PG-D
  • FX5-ENET
  • FX5-DP-M

作成:
容量: (PDF)

アナログ入力ユニット&アナログ出力ユニット 新登場!

アナログ入力ユニット&アナログ出力ユニット 新登場!

スプリングクランプ端子台を採用した、FA制御機器の定番の一台。

組立て・搬送・検査など、さまざまなFAの現場でお使いいただける、4chに対応のアナログ入力・アナログ出力ユニットがラインアップに追加!
形名 価格
アナログ出力ユニット FX5-4DA 70,000円
アナログ入力ユニット FX5-4AD 65,000円

4AD4DAサイズダウンを実現

コンパクトサイズで、盤面スペースが小さくなります。
サイズダウンを実現

4AD4DA変換速度80μs/chを実現

アナログ入力ユニット,アナログ出力ユニットとも、
変換速度80μs/chを実現。従来品より大幅に短縮しています。
変換速度80μs/chを実現
  • *1ch数に関係なく1000μsとなります
  • *21ch使用の場合

4AD4DAスプリングクランプ端子台採用で、配線工数を削減!

MELSEC iQ-Fシリーズでは、多くの機種でスプリングクランプ端子台を採用しています。
ぜひ、スプリングクランプ端子台の使いやすさを実感してください。
耐振動性・メンテナンス性が向上!
振動による緩みがなく、閉め忘れなどの人的ミスがありません。 長期使用でも増締め保守が不要です。
スプリングクランプ端子台採用
<掲載機種>
  • FX5-4DA
  • FX5-4AD

作成:
容量: (PDF)

スプリングクランプ端子台タイプ 新登場!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS
配線が変わる!
省スペースを実現!
外部端子台不要!
形名 価格
CPUユニット 32点 FX5UC-32MT/DS-TS 72,000円
FX5UC-32MT/DSS-TS
I/Oユニット 32点

FX5U CPUと接続時は、
FX5-CNV-IFが必要です。

入力ユニット
FX5-C32EX/DS-TS 36,000円
出力ユニット
FX5-C32EYT/D-TS 38,000円
FX5-C32EYT/DSS-TS
入出力ユニット
FX5-C32ET/DS-TS 40,000円
FX5-C32ET/DSS-TS

スプリングクランプ端子台とは?

端子台内部のバネの力で、電線導体を固定する端子台です。
常に一定の力で固定するので、振動による電線の抜けを防止できます。
スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

スプリングクランプ端子台のメリットは?

圧着端子や圧着工具などが不要!コストも手間も掛けず、配線が可能。
スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

ケーブル1本1本に、圧着端子を付けるのは大変!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

圧着端子・圧着工具不要!ケーブルを準備するだけ!

外部端子台不要!ロックレバーで着脱簡単&しっかり固定!

端子台が取り外しできるので
ユニットを置換えても配線はそのまま使える!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

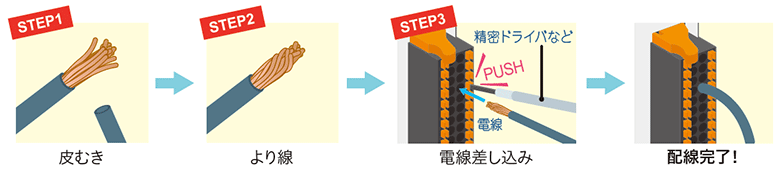

スプリングクランプ端子台タイプなら、3ステップで配線完了!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

さらに!

フェルール端子を使用すれば、
プッシュイン方式で差し込むだけで配線が可能。

狭い盤内でもスムーズに配線!

スプリングクランプ端子台タイプ FX5UC-32MT/DS(S)-TS,FX5-C32E□/D□-TS

フェルール端子は、以下をご紹介しています。(紹介品:フエニックス・コンタクト株式会社製)
紹介品以外のものを使用された場合、棒型圧着端子が抜けなくなる恐れがありますので、
棒型圧着端子が抜けることを十分ご確認のうえ、ご使用ください。

形名 種類
CRIMPFOX6 圧着工具
AI 0.5-10 WH 圧着端子
(絶縁スリーブ付棒端子)
電線サイズ 0.5mm2
AI 0.75-10 GY 電線サイズ 0.75mm2
A 1.0-10 圧着端子
(絶縁スリーブなし棒端子)
電線サイズ 1.0mm2
A 1.5-10 電線サイズ 1.5mm2
<掲載機種>
  • FX5UC-32MT/DS-TS
  • FX5UC-32MT/DSS-TS
  • FX5-C32EX/DS-TS
  • FX5-C32EYT/D-TS
  • FX5-C32EYT/DSS-TS
  • FX5-C32ET/DS-TS
  • FX5-C32ET/DSS-TS

作成:
容量: (PDF)

インテリジェント機能ユニット ラインアップ拡充!

インテリジェント機能ユニット FX5-8AD,FX5-4LC,FX5-20PG-P,FX5-CCL-MS,FX5-ASL-M

<掲載機種>
  • FX5-8AD
  • FX5-4LC
  • FX5-20PG-P
  • FX5-CCL-MS
  • FX5-ASL-M

作成:
容量: (PDF)

ラインアップ拡充! FX5U CPUユニット32点/40点にDC電源タイプ 新発売!

iQ-Fロゴ

MELSEC iQ-Fシリーズ FX5U CPUユニット32点/40点のDC電源タイプ,入出力ユニット,温度センサ入力アナログ拡張アダプタ,インテリジェント機能ユニット等、ラインアップを拡充しました。

FX5UロゴNEWラインアップ!

CPUユニット

FX5U-32M_E
FX5U-32M_D
FX5U-64M_E
FX5U-64M_D
FX5U-80M_E
FX5U-80M_D
形名 仕様 価格 納期
入力 出力
FX5U-32MR/ES 16点(シンク/ソース) リレー16点 ¥80,000
FX5U-32MT/ES 16点(シンク/ソース) トランジスタ16点(シンク) ¥80,000
FX5U-32MT/ESS 16点(シンク/ソース) トランジスタ16点(ソース) ¥80,000
FX5U-32MR/DS 16点(シンク/ソース) リレー16点 ¥80,000
FX5U-32MT/DS 16点(シンク/ソース) トランジスタ16点(シンク) ¥80,000
FX5U-32MT/DSS 16点(シンク/ソース) トランジスタ16点(ソース) ¥80,000
FX5U-64MR/ES 32点(シンク/ソース) リレー32点 ¥115,000
FX5U-64MT/ES 32点(シンク/ソース) トランジスタ32点(シンク) ¥115,000
FX5U-64MT/ESS 32点(シンク/ソース) トランジスタ32点(ソース) ¥115,000
FX5U-64MR/DS[NEW] 32点(シンク/ソース) リレー32点 ¥115,000
FX5U-64MT/DS[NEW] 32点(シンク/ソース) トランジスタ32点(シンク) ¥115,000
FX5U-64MT/DSS[NEW] 32点(シンク/ソース) トランジスタ32点(ソース) ¥115,000
FX5U-80MR/ES 40点(シンク/ソース) リレー40点 ¥121,000
FX5U-80MT/ES 40点(シンク/ソース) トランジスタ40点(シンク) ¥121,000
FX5U-80MT/ESS 40点(シンク/ソース) トランジスタ40点(ソース) ¥121,000
FX5U-80MR/DS[NEW] 40点(シンク/ソース) リレー40点 ¥121,000
FX5U-80MT/DS[NEW] 40点(シンク/ソース) トランジスタ40点(シンク) ¥121,000
FX5U-80MT/DSS[NEW] 40点(シンク/ソース) トランジスタ40点(ソース) ¥121,000

入出力ユニット

FX5-16E_E
形名 仕様 価格 納期
入力 出力
FX5-16ER/ES[NEW] 8点(シンク/ソース) リレー8点 ¥20,000
FX5-16ET/ES[NEW] 8点(シンク/ソース) トランジスタ8点(シンク) ¥20,000
FX5-16ET/ESS[NEW] 8点(シンク/ソース) トランジスタ8点(ソース) ¥20,000

温度センサ入力アナログ拡張アダプタ

FX5-4AD-TC-ADP
FX5-4AD-PT-ADP
形名 仕様 価格 納期
FX5-4AD-TC-ADP[NEW] 温度センサ入力アナログ拡張アダプタ(熱電対入力用) ¥58,000
FX5-4AD-PT-ADP[NEW] 温度センサ入力アナログ拡張アダプタ(測温抵抗体入力用) ¥58,000

インテリジェント機能ユニット

FX5-80SSC-S

形名 仕様 価格 納期
FX5-80SSC-S[NEW] シンプルモーション8軸制御 ¥180,000
<掲載機種>
  • FX5U-64M□/D□
  • FX5U-80M□/D□
  • FX5-16E□/E□
  • FX5-4AD-TC-ADP
  • FX5-4AD-PT-ADP
  • FX5-80SSC-S

作成:
容量: (PDF)

ラインアップ拡充! FX5U CPUユニットにDC電源タイプ 新発売!

iQ-Fロゴ

MELSEC iQ-Fシリーズ FX5Uに、DC電源タイプのCPUユニット/電源内蔵入出力ユニット,高速パルス入出力ユニット,インテリジェント機能ユニット,コネクタ変換アダプタ,コネクタ変換ユニット等、ラインアップを拡充しました。

FX5UロゴNEWラインアップ!

CPUユニット

FX5U-32M_E
FX5U-32M_D
FX5U-64M
FX5U-80M
形名 仕様 価格 納期
入力 出力
FX5U-32MR/ES 16点(シンク/ソース) リレー16点 ¥80,000
FX5U-32MT/ES 16点(シンク/ソース) トランジスタ16点(シンク) ¥80,000
FX5U-32MT/ESS 16点(シンク/ソース) トランジスタ16点(ソース) ¥80,000
FX5U-32MR/DS[NEW] 16点(シンク/ソース) リレー16点 ¥80,000
FX5U-32MT/DS[NEW] 16点(シンク/ソース) トランジスタ16点(シンク) ¥80,000
FX5U-32MT/DSS[NEW] 16点(シンク/ソース) トランジスタ16点(ソース) ¥80,000
FX5U-64MR/ES 32点(シンク/ソース) リレー32点 ¥115,000
FX5U-64MT/ES 32点(シンク/ソース) トランジスタ32点(シンク) ¥115,000
FX5U-64MT/ESS 32点(シンク/ソース) トランジスタ32点(ソース) ¥115,000
FX5U-80MR/ES 40点(シンク/ソース) リレー40点 ¥121,000
FX5U-80MT/ES 40点(シンク/ソース) トランジスタ40点(シンク) ¥121,000
FX5U-80MT/ESS 40点(シンク/ソース) トランジスタ40点(ソース) ¥121,000

電源内蔵入出力ユニット

FX5-32E_E
FX5-32E_D
形名 仕様 価格 納期
入力 出力
FX5-32ER/ES 16点(シンク/ソース) リレー16点 ¥34,000
FX5-32ET/ES 16点(シンク/ソース) トランジスタ16点(シンク) ¥34,000
FX5-32ET/ESS 16点(シンク/ソース) トランジスタ16点(ソース) ¥34,000
FX5-32ER/DS[NEW] 16点(シンク/ソース) リレー16点 ¥34,000
FX5-32ET/DS[NEW] 16点(シンク/ソース) トランジスタ16点(シンク) ¥34,000
FX5-32ET/DSS[NEW] 16点(シンク/ソース) トランジスタ16点(ソース) ¥34,000

高速パルス入出力ユニット

FX5-16ET_E-H
形名 仕様 価格 納期
入力 出力
FX5-16ET/ES-H[NEW] 8点(シンク/ソース) トランジスタ8点(シンク) ¥60,000
FX5-16ET/ESS-H[NEW] 8点(シンク/ソース) トランジスタ8点(ソース) ¥60,000

インテリジェント機能ユニット

FX5-CCLIEF

形名 仕様 価格 納期
FX5-CCLIEF[NEW] CC-Link IEフィールドネットワーク インテリジェントデバイス局ユニット ¥49,000

コネクタ変換ユニット

FX5-CNV-IF

形名 仕様 価格 納期
FX5-CNV-IF[NEW] FX5(増設ケーブルタイプ)から、FX5(増設コネクタタイプ)の増設機器を接続するためのコネクタ変換ユニット ¥4,500

コネクタ変換アダプタ

FX5-CNV-BC

形名 仕様 価格 納期
FX5-CNV-BC[NEW] コネクタ変換アダプタ ¥5,000

増設延長ケーブル

FX5-EC

形名 仕様 価格 納期
FX5-30EC[NEW] 増設ユニット用延長ケーブル[0.3m] ¥3,500
FX5-65EC[NEW] 増設ユニット用延長ケーブル[0.65m] ¥4,200
<掲載機種>
  • FX5-16ET/E□-H
  • FX5-CCLIEF
  • FX5U-32M□/D□
  • FX5-32E□/D□
  • FX5-CNV-IF
  • FX5-□EC
  • FX5-CNV-BC

作成:
容量: (PDF)

FX5UC CPUユニットに64点/96点タイプ 新発売!

iQ-Fロゴ

MELSEC iQ-Fシリーズ FX5UC CPUユニットに64点/96点タイプやコネクタタイプ増設I/O,FX5UC CPUユニット増設用電源等、ラインアップを拡充しました。

FX5UCロゴNEWラインアップ!

CPUユニット

FX5UC-32M
FX5UC-64M
FX5UC-96M
形名 仕様 価格 納期
入力 出力
FX5UC-32MT/D 16点(シンク) トランジスタ16点(シンク) ¥55,000
FX5UC-32MT/DSS 16点(シンク/ソース) トランジスタ16点(ソース) ¥55,000
FX5UC-64MT/D [NEW] 32点(シンク) トランジスタ32点(シンク) ¥87,000
FX5U-64MT/DSS[NEW] 32点(シンク/ソース) トランジスタ32点(ソース) ¥87,000
FX5UC-96MT/D[NEW] 48点(シンク) トランジスタ48点(シンク) ¥114,000
FX5UC-96MT/DSS[NEW] 48点(シンク/ソース) トランジスタ48点(ソース) ¥114,000

I/Oユニット

FX5-C16E
FX5-C32E
形名 仕様 価格 納期
入力 出力
FX5-C16EX/D [NEW] 16点(シンク) ¥18,000
FX5-C16EX/DS [NEW] 16点(シンク/ソース) ¥18,000
FX5-C16EYT/D [NEW] トランジスタ16点(シンク) ¥22,000
FX5-C16EYT/DSS[NEW] トランジスタ16点(ソース) ¥22,000
FX5-C32EX/D 32点(シンク) ¥32,000
FX5-C32EX/DS 32点(シンク/ソース) ¥32,000
FX5-C32EYT/D トランジスタ32点(シンク) ¥34,000
FX5-C32EYT/DSS トランジスタ32点(ソース) ¥34,000

電源ユニット

FX5-C1PS-5V

形名 仕様 価格 納期
FX5-C1PS-5V[NEW] FX5増設ユニット用電源
[出力電流]
DC5V:1200mA
DC24V:625mA
¥16,000

使用する周囲温度によるディレーティングあり

MELSEC iQ-F 新発売!

iQ-Fロゴ

三菱マイクロシーケンサMELSEC-Fシリーズは基本性能の向上, 駆動機器との連携, プログラミング環境の改善をコンセプトに、
MELSEC iQ-Fシリーズとして新たに生まれ変わりました。

スタンドアロンユースからネットワークを含むシステム提案まで、お客様の『一歩先ゆくものづくり』を強力に支援いたします。

MELSEC iQ-F 新発売!

新しくなったマイクロシーケンサのデザインコンセプト

MELSEC iQ-F 新発売!
  • システムバスの高速化

  • 内蔵機能の充実

  • セキュリティ機能の向上

  • バッテリレス

  • 使いやすい内蔵位置決め
    (4軸 200kHz)

  • 簡易補間機能の搭載

  • シンプルモーションユニットによる4軸同期制御(専用ソフトウェア不要)

GX Works3GX Works3
  • ドラッグ&ドロップによる簡単プログラミング

  • ユニットFBによる開発工数の削減

  • 各種機能のパラメータ設定

<掲載機種>
  • FX5U-32MR/ES
  • FX5U-32MT/ES
  • FX5U-32MT/ESS
  • FX5U-64MR/ES
  • FX5U-64MT/ES
  • FX5U-64MT/ESS
  • FX5U-80MR/ES
  • FX5U-80MT/ES
  • FX5U-80MT/ESS
  • FX5UC-32MT/D
  • FX5UC-32MT/DSS

作成:
容量: (PDF)

関連リンク
