シーケンサ MELSEC-Lシリーズ 特長 I/O

入力ユニット

AC入力

AC入力

入力点数:16点
AC100~120V 入力
18点端子台

入力点数:8点
AC100~240V 入力
18点端子台

DC入力

DC入力

入力点数:16点
DC24V 入力
18点端子台

入力点数:32点
DC24V 入力
40ピンコネクタ

入力点数:64点
DC24V 入力
40ピンコネクタ×2

出力ユニット

接点出力

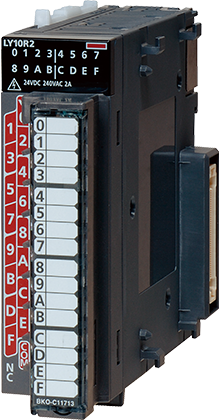

接点出力

出力点数:16点
DC24V/AC240V 出力
定格開閉電流:2A/1点
18点端子台

出力点数:8点(全点独立)
DC24V/AC240V 出力
定格開閉電流:2A/1点
18点端子台

トライアック出力

トライアック出力

出力点数:16点
AC100~240V 出力
最大負荷電流:0.6A/1点
18点端子台

出力点数:8点(全点独立)
AC100~240V 出力
最大負荷電流:1A/1点
18点端子台

トランジスタ出力
(シンクタイプ)

トランジスタ出力(シンクタイプ)

出力点数:16点
DC12~24V 出力
最大負荷電流:0.5A/1点
保護機能:あり
18点端子台

出力点数:32点
DC12~24V 出力
最大負荷電流:0.1A/1点
保護機能:あり
40ピンコネクタ

出力点数:64点
DC12~24V 出力
最大負荷電流:0.1A/1点
保護機能:あり
40ピンコネクタ×2

トランジスタ出力
(ソースタイプ)

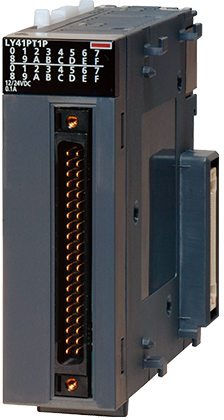

トランジスタ出力(ソースタイプ)

出力点数:16点
DC12~24V 出力
最大負荷電流:0.5A/1点
保護機能:あり
18点端子台

出力点数:32点
DC12~24V 出力
最大負荷電流:0.1A/1点
保護機能:あり
40ピンコネクタ

出力点数:64点
DC12~24V 出力
最大負荷電流:0.1A/1点
保護機能:あり
40ピンコネクタ×2

入出力混合ユニット

DC入力/トランジスタ出力
(シンクタイプ)

DC入力/トランジスタ出力(シンクタイプ)

[入力仕様]
入力点数:32点
DC24V 入力
40ピンコネクタ

[出力仕様]
出力点数:32点
DC12~24V 出力
最大負荷電流:0.1A/1点
保護機能:あり
40ピンコネクタ

DC入力/トランジスタ出力
(ソースタイプ)

DC入力/トランジスタ出力(ソースタイプ)

[入力仕様]
入力点数:32点
DC24V 入力
40ピンコネクタ

[出力仕様]
出力点数:32点
DC12~24V 出力
最大負荷電流:0.1A/1点
保護機能:あり
40ピンコネクタ

スプリングクランプ端子台(プッシュインタイプ):L6TE-18S

既存ユニットのネジ端子台をプッシュインタイプのスプリングクランプ端子台に変更できます。
プッシュインタイプの端子台を使うことで、配線・メンテナンス工数を削減できます。

■ プッシュインで工数削減

工事レスで配線、端子台に接続端子を差し込むだけ

■ 信号確認も簡単

チェック端子があるため、テスタなどで配線・信号を簡単に確認可能
