駆動機器

CC-Link IEフィールドネットワーク Basic対応サーボアンプ

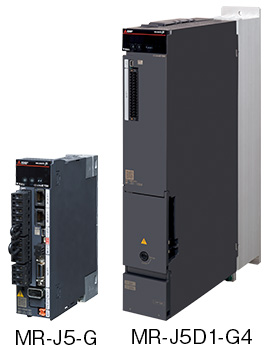

ACサーボMELSERVO-J5シリーズ

  • MR-J5-G（-RJ）
  • MR-J5D1-G4
  • CC-Link IEフィールドネットワーク Basic対応マスタ局にてMR-J5-G/MR-J5D1-G4サーボアンプを制御できます
  • サーボアンプはリンクデバイスを介して、CANopen®デバイスとして実行します
  • プロファイルモード（位置/速度/トルク）と位置決めモード（ポイントテーブル）の2つの方式に対応しています
  • ライン接続に対応しています*1
  • *1.ライン接続未対応機器使用時は、スター・ライン接続に対応します。
形　名*2 電圧クラス 定格出力 フルクローズド制御 対応サーボモータ
回転型 リニア ダイレクトドライブ
MR-J5-□G 200V 0.1～7.0kW ● ● ● ●
MR-J5-□G-RJ 200V 0.1～7.0kW ● ● ● ●
MR-J5-□G4 400V 0.6～3.5kW ● ● 対応予定 —
MR-J5-□G4-RJ 400V 0.6～3.5kW ● ● 対応予定 —
MR-J5D1-□G4 400V 1.0～7.0kW ● ● — —

汎用ACサーボMELSERVO-J4シリーズ

  • MR-J4-GF（-RJ）
  • CC-Link IEフィールドネットワーク Basic機能を内蔵しました
  • 位置決め機能（ポイントテーブル方式、等分割割出し方式）を内蔵し、CiA®-402ドライブプロファイルに対応した駆動方式により、位置決めユニットなしで簡単に位置決めシステムを構築できます
  • 回転型サーボモータ、リニアサーボモータ、ダイレクトドライブモータの駆動が可能です
形　名*3 電圧クラス 定格出力 フルクローズド制御 対応サーボモータ
回転型 リニア ダイレクトドライブ
MR-J4-□GF 200V 0.1～22kW ● ● ● ●
MR-J4-□GF4 400V 0.6～22kW ● ● ● —
MR-J4-□GF1 100V 0.1～0.4kW ● ● ● ●
MR-J4-□GF-RJ 200V 0.1～22kW ● ● ● ●
MR-J4-□GF4-RJ 400V 0.6～22kW ● ● ● —
MR-J4-□GF1-RJ 100V 0.1～0.4kW ● ● ● ●

CC-Link IEフィールドネットワーク Basic対応インバータ

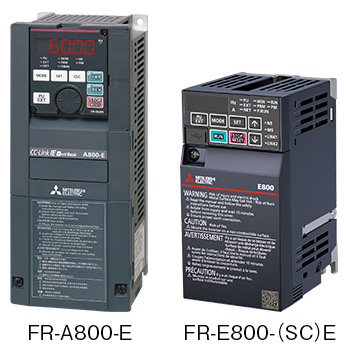

汎用インバータFREQROL-A800/A800 Plus/F800/E800シリーズ

  • FR-A800-E
  • FR-A800-E-CRN
  • FR-F800-E
  • FR-E800-（SC）E
  • CC-Link IEフィールドネットワーク Basic機能を内蔵しました
  • インバータの各種モニタ機能を高速化、複数モニタ同時監視・パラメータ読出し/書込みによるメンテナンス性向上を実現します
  • シームレスなネットワーク環境により、上位情報系からインバータのモニタ・設定も簡単です
  • 内蔵オプションを装着せずに汎用Ethernetを使用でき、簡単/安価にシステムを構築できます
形　名*4 電圧クラス 容　量 構造・機能
FR-A820-□K-E 3相200V 0.4～90kW 標準構造品
FR-A840-□K-E 3相400V 0.4～280kW 標準構造品
FR-A842-□K-E 3相400V 315～500kW コンバータ分離タイプ
FR-A846-□K-E 3相400V 0.4～132kW IP55対応品
FR-F820-□K-E 3相200V 0.75～110kW 標準構造品
FR-F840-□K-E 3相400V 0.75～315kW 標準構造品
FR-F842-□K-E 3相400V 355～560kW コンバータ分離タイプ
FR-F846-□K-E 3相400V 0.75～160kW IP55対応品
FR-E820-□KE 3相200V 0.1～22kW Ethernet仕様品
FR-E840-□KE 3相400V 0.4～22kW Ethernet仕様品
FR-E820S-□KE 単相200V 0.1～2.2kW Ethernet仕様品
FR-E820-□KSCE 3相200V 0.1～22kW 安全通信仕様品
FR-E840-□KSCE 3相400V 0.4～22kW 安全通信仕様品
FR-E820S-□KSCE 単相200V 0.1～2.2kW 安全通信仕様品
