ブロックタイプリモートユニット

CC-Link IEフィールドネットワークブロックタイプリモートユニット

  • CC-Link IEフィールドネットワークのリモートデバイス局またはインテリジェントデバイス局です。設備に合わせて、入出力機器をより簡単に分散配置できます
  • CC-Link IEフィールドネットワーク同期通信機能に対応しました。同期通信機能に対応したマスタ局*1*2の同期周期にあわせた動作ができるため、複数のデバイス局の動作タイミングをそろえられます
  • 増設機能に対応したユニットでは、増設ユニットを連結して、入出力点数を簡単に追加できます
  • ファストリンクアップ機能に対応したユニット*3では、CC-Link IEフィールドネットワークの通信を切り離した状態から再接続した場合に、すばやく復列できます
  • I/Oパラメータ自動設定機能に対応したユニット*3では、パラメータ設定なしで入出力ユニットを動作できるため、立上げ時間を短縮できます

*1)マスタ局は、MELSEC iQ-Rシリーズおよびシンプルモーションユニットが対応しています。

*2)QD77GF16を使用する場合、入出力ユニットによって一部制約があります。詳細は、ブロックタイプリモートユニットのマニュアルをご参照ください。

*3)対応機種については機能一覧表をご参照ください。

基本入力ユニット

  • 入力応答時間を0ms/0.2ms/0.5ms/1ms/1.5ms/5ms/10ms/20ms/70msから選択できます

スプリングクランプ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GN2S1-16D プラスコモン
マイナスコモン
16点 DC24V(6.6mA) 1線式
NZ2GN2S1-32D プラスコモン
マイナスコモン
32点 DC24V(6mA) 1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GF2S1-16D プラスコモン
マイナスコモン
16点 DC24V(6mA) 1線式 1ユニット

ネジ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GN2B1-16D プラスコモン
マイナスコモン
16点 DC24V(6.6mA) 1線式
NZ2GN2B1-32D プラスコモン
マイナスコモン
32点 DC24V(6mA) 1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GF2B1N1-16D プラスコモン
マイナスコモン
16点 DC24V(6mA) 1線式 3ユニット
NZ2GF2B1-32D プラスコモン
マイナスコモン
32点 DC24V(6mA) 1線式
形 名 入力形式 入力点数 定格入力電圧
周波数
定格入力電流 外部接続 接続可能な
増設ユニット数
NZ2GF2B2-16A AC入力 16点 AC100~120V
50/60Hz
8.2mA(AC100V、60Hz)
6.8mA(AC100V、50Hz)
2線式 1ユニット

センサコネクタ(e-CON)

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GNCE3-32D プラスコモン 32点 DC24V(6.6mA) 3線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GFCE3-16D プラスコモン 16点 DC24V(4mA) 3線式 1ユニット
NZ2GFCE3-16DE マイナスコモン 16点 DC24V(4mA) 3線式 1ユニット
NZ2GFCE3N-32D プラスコモン 32点 DC24V(4mA) 3線式 1ユニット

40ピンコネクタ

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GNCF1-32D プラスコモン
マイナスコモン
32点 DC24V(6.6mA) 1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GFCF1-32D プラスコモン
マイナスコモン
32点 DC24V(4mA) 1線式 1ユニット

基本出力ユニット

  • 出力HOLD/CLEAR設定機能により、ネットワーク解列時、もしくはCPU停止時に装置を停止させるなど、お客様のシステム環境に柔軟に対応できます
  • 外部供給電源監視機能により、外部供給電源のON/OFF状態を監視できます

スプリングクランプ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GN2S1-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
NZ2GN2S1-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
NZ2GN2S1-32T シンク 32点 DC12/24V(0.5A/点、5A/コモン) 1線式
NZ2GN2S1-32TE ソース 32点 DC12/24V(0.5A/点、5A/コモン) 1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GF2S1-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 1線式 1ユニット
NZ2GF2S1-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 1線式 1ユニット
形 名 出力形式 出力点数 定格開閉電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GF2S2-16R 接点出力 16点 DC24V(2A)
AC240V(2A)
2線式 1ユニット
形 名 出力形式 出力点数 定格負荷電圧、周波数
/最大負荷電流
外部接続 接続可能な
増設ユニット数
NZ2GF2S2-16S トライアック出力 16点 AC100~240V、
50/60Hz(0.6A/点、4.8A/コモン)
2線式 1ユニット

ネジ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GN2B1-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
NZ2GN2B1-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
NZ2GN2B1-32T シンク 32点 DC12/24V(0.5A/点、5A/コモン) 1線式
NZ2GN2B1-32TE ソース 32点 DC12/24V(0.5A/点、5A/コモン) 1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GF2B1N1-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 1線式 3ユニット
NZ2GF2B1N1-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 1線式 3ユニット
NZ2GF2B1-32T シンク 32点 DC12/24V(0.5A/点、5A/コモン) 1線式
NZ2GF2B1-32TE ソース 32点 DC12/24V(0.5A/点、5A/コモン) 1線式
形 名 出力形式 出力点数 定格開閉電圧/電流 外部接続 接続可能な
増設ユニット数
NZ2GF2B2-16R 接点出力 16点 DC24V(2A)
AC240V(2A)
2線式 1ユニット
形 名 出力形式 出力点数 定格負荷電圧、周波数
/最大負荷電流
外部接続 接続可能な
増設ユニット数
NZ2GF2B2-16S トライアック出力 16点 AC100~240V、
50/60Hz(0.6A/点、4.8A/コモン)
2線式 1ユニット

センサコネクタ(e-CON)

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GFCE3-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 3線式 1ユニット
NZ2GFCE3-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 3線式 1ユニット
NZ2GFCE3N-32T シンク 32点 DC12/24V(0.5A/点、6A/コモン) 3線式 1ユニット

40ピンコネクタ

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GNCF1-32T シンク 32点 DC12/24V(0.1A/点、3.2A/コモン) 1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GFCF1-32T シンク 32点 DC12/24V(0.1A/点、3.2A/コモン) 1線式 1ユニット

基本入出力混合ユニット

  • 入力応答時間を0ms/0.2ms/0.5ms/1ms/1.5ms/5ms/10ms/20ms/70msから選択できます
  • 出力HOLD/CLEAR設定機能により、ネットワーク解列時、もしくはCPU停止時に装置を停止させるなど、お客様のシステム環境に柔軟に対応できます
  • 外部供給電源監視機能により、外部供給電源のON/OFF状態を監視できます

スプリングクランプ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力
点数
定格入力
電圧/電流
出力形式
トランジスタ
出力
出力
点数
定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GN2S1-32DT プラスコモン 16点 DC24V
(6mA)
シンク 16点 DC24V
(0.5A/点、
4A/コモン)
1線式
NZ2GN2S1-32DTE マイナスコモン 16点 DC24V
(6mA)
ソース 16点 DC24V
(0.5A/点、
4A/コモン)
1線式

ネジ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力
点数
定格入力
電圧/電流
出力形式
トランジスタ
出力
出力
点数
定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GN2B1-32DT プラスコモン 16点 DC24V
(6mA)
シンク 16点 DC24V
(0.5A/点、
4A/コモン)
1線式
NZ2GN2B1-32DTE マイナスコモン 16点 DC24V
(6mA)
ソース 16点 DC24V
(0.5A/点、
4A/コモン)
1線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力
点数
定格入力
電圧/電流
出力形式
トランジスタ
出力
出力
点数
定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GF2B1-32DT プラスコモン 16点 DC24V
(6mA)
シンク 16点 DC24V
(0.5A/点、
4A/コモン)
1線式
NZ2GF2B1-32DTE マイナスコモン 16点 DC24V
(6mA)
ソース 16点 DC24V
(0.5A/点、
4A/コモン)
1線式

センサコネクタ(e-CON)

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力
点数
定格入力
電圧/電流
出力形式
トランジスタ
出力
出力
点数
定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GNCE3-32DT プラスコモン 16点 DC24V
(6.6mA)
シンク 16点 DC24V
(0.5A/点、
4A/コモン)
3線式

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力
点数
定格入力
電圧/電流
出力形式
トランジスタ
出力
出力
点数
定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数
NZ2GFCE3N-32DT プラスコモン 16点 DC24V
(4mA)
シンク 16点 DC24V
(0.5A/点、
4A/コモン)
3線式 1ユニット

40ピンコネクタ

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式
DC入力
入力
点数
定格入力
電圧/電流
出力形式
トランジスタ
出力
出力
点数
定格負荷電圧/
最大負荷電流 
外部接続 接続可能な
増設ユニット数

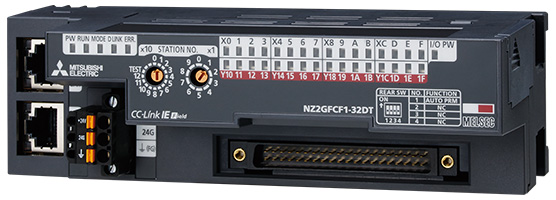

NZ2GFCF1-32DT プラスコモン
マイナスコモン
16点 DC24V
(4mA)
シンク 16点 DC12/24V
(0.1A/点、
1.6A/コモン)
1線式 1ユニット

マルチ入力(電圧/電流/温度)ユニット

  • チャンネル間絶縁で、変換速度は40ms/4チャンネルです
  • ネジ締め作業の手間と工数を削減可能な2ピースのスプリングクランプ端子台に対応しました
  • さまざまな種類の温度センサ(熱電対12種類、測温抵抗体10種類)に対応しました

スプリングクランプ端子台

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GF2S-60MD4 アナログ電圧・電流・温度入力 4チャンネル

アナログユニット

  • ユニット正面の機能設定スイッチ*4のみでユニットを立ち上げられます。エンジニアリングソフトウェアの設定が不要なため、エンジニアリング工数・立上げ時間ともに削減できます

*4)CC-Link IEフィールドネットワークのみ対応のユニットには、機能設定スイッチがありません。

入力ユニット

スプリングクランプ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GN2S-60AD4 アナログ電圧・電流入力 4チャンネル *5

ネジ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GN2B-60AD4 アナログ電圧・電流入力 4チャンネル *5

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GF2BN-60AD4 アナログ電圧・電流入力 4チャンネル 1ユニット

*5)CC-Link IE TSN通信時のみ対応しています。

センサコネクタ(e-CON)

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 入力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GFCE-60ADV8 アナログ電圧入力 8チャンネル
NZ2GFCE-60ADI8 アナログ電流入力 8チャンネル
出力ユニット

スプリングクランプ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GN2S-60DA4 アナログ電圧・電流入力 4チャンネル *6

ネジ端子台

CC-Link IE TSNCC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GN2B-60DA4 アナログ電圧・電流入力 4チャンネル *6

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GF2BN-60DA4 アナログ電圧・電流出力 4チャンネル 1ユニット

*6)CC-Link IE TSN通信時のみ対応しています。

センサコネクタ(e-CON)

CC-Link IEフィールドネットワークCC-Link IEコントローラネットワーク ツイストペアケーブルCC-Link IEコントローラネットワーク 光ファイバーケーブル

形 名 出力形式 チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GFCE-60DAV8 アナログ電圧出力 8チャンネル
NZ2GFCE-60DAI8 アナログ電流出力 8チャンネル

温度調節ユニット

  • サンプリング周期は、250ms/4チャンネルです。1台で標準制御(加熱、冷却)と加熱冷却制御が行えます
  • 同時昇温、ピーク電流抑制、セルフチューニングなどの機能を搭載しています
  • 入力チャンネル間は絶縁されています

ネジ端子台

形 名 入力形式 出力形式
トランジスタ出力
チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GF2B-60TCTT4 熱電対入力 シンク 4チャンネル
NZ2GF2B-60TCRT4 測温抵抗体入力 シンク 4チャンネル

高速カウンタユニット

  • 最大8Mppsのカウントが可能です。PWM出力機能により、0.1µs単位のきめ細やかな出力制御が行えます
  • 測定分解能100nsのパルス測定機能で、高精度なパルス幅の計測を実現します

40ピンコネクタ

形 名 入力形式 出力形式
トランジスタ出力
チャンネル数 接続可能な
増設ユニット数
同期通信機能対応
NZ2GFCF-D62PD2 差動入力
DC入力
シンク 2チャンネル 1ユニット

増設ユニット

入力/出力ユニット
  • リモートI/Oユニット、アナログユニット、高速カウンタユニットの入出力点数を簡単に追加できます
  • アナログ入力ユニットに増設し、アナログ-デジタル変換値のサンプリングタイミングを外部からの入力信号で制御できます(トリガ変換機能)
  • 高速カウンタユニットに増設し、正確な周期でON/OFF制御ができます(カムスイッチ機能)
  • CC-Link IEフィールドネットワーク同期通信機能に対応している基本ユニット装着時は、同期通信機能を使用できます
  • 増設出力ユニットを基本ユニットに装着すると、出力ON回数積算機能を使用できます

スプリングクランプ端子台

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 複数ユニット接続対応

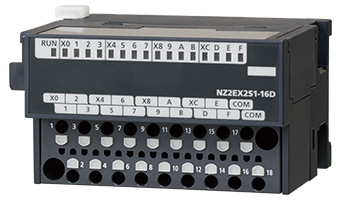

NZ2EX2S1-16D プラスコモン
マイナスコモン
16点 DC24V(6mA) 1線式
形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 複数ユニット接続対応
NZ2EX2S1-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
NZ2EX2S1-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 1線式

ネジ端子台

形 名 入力形式
DC入力
入力点数 定格入力電圧/電流 外部接続 複数ユニット接続対応

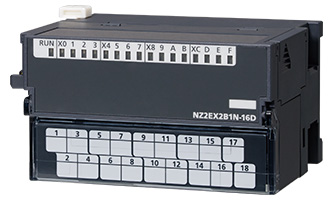

NZ2EX2B1N-16D プラスコモン
マイナスコモン
16点 DC24V(6mA) 1線式
形 名 出力形式
トランジスタ出力
出力点数 定格負荷電圧/
最大負荷電流 
外部接続 複数ユニット接続対応
NZ2EX2B1N-16T シンク 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
NZ2EX2B1N-16TE ソース 16点 DC12/24V(0.5A/点、4A/コモン) 1線式
アナログ入力/出力ユニット
  • ネットワークの配線を増設・変更することなく、アナログの点数を増やせます
  • アナログ入力ユニットの変換速度は100µs/チャンネル、400µs/チャンネル、1ms/チャンネルから選択できます(変換速度切換機能)
  • アナログ出力ユニットの変換速度は100µs/チャンネルです
  • アナログ入力/出力ユニットに接続して使用できます

ネジ端子台

形 名 入力/出力形式 チャンネル数 複数ユニット接続対応
NZ2EX2B-60AD4 アナログ電圧・電流入力 4チャンネル
NZ2EX2B-60DA4 アナログ電圧・電流出力 4チャンネル
