MELSEC-Qシリーズ

目的や用途に応じた最適なネットワークで、各階層をシームレスに統合

ネットワーク化による、情報通信力の強化。それは、オートメーション分野においても大きな課題です。Qシリーズの提供するネットワーク環境は、まさにオープン&シームレス。
e-F@ctoryの中核を担い、生産現場とITシステムをつなぐイーサネットベース オープンネットワーク「CC-Link IE」。SEMI認証も取得した日本発・世界標準のフィールドネットワーク「CC-Link」、その設計思想を受け継いだ省配線ネットワーク「CC-Link/LT」。さらに、センサネットワーク「AnyWire」にも対応し充実のラインアップでオートメーションネットワークの各階層を柔軟に統合化します。

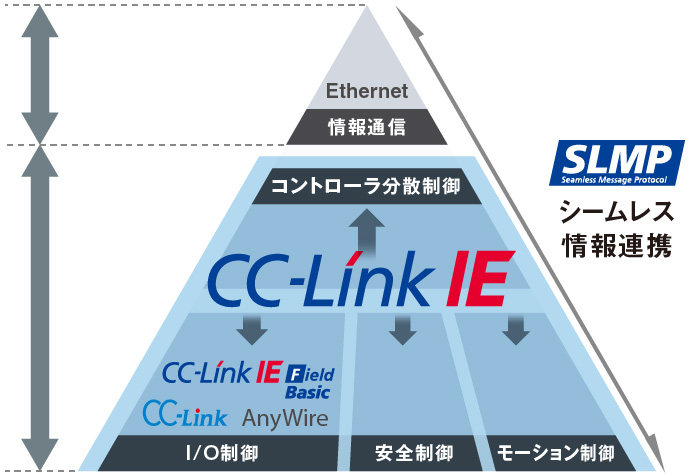

ネットワーク構成

ネットワーク構成

シームレス通信

シームレス通信

Ethernet、CC-Link IE、CC‑Linkは、ネットワークの種類の違い、ネットワークの階層の違いを越えたシームレスなアクセスを可能にしました。任意のシーケンサ間でデータ通信できます。また、シーケンサに接続されたプログラミングツールをインストールしたパソコンは、各シーケンサに対してモニタリング/プログラミングできます。
さらに、SLMP*1に対応したEthernet機器をCC-Link IEに接続し、ビジョンセンサやRFIDコントローラなど豊富な機器を活用できます。

*1. SLMP(Seamless Message Protocol):CC-Link協会が提唱するシームレス通信用のプロトコルです。

CC-Link IE Control

大規模なコントローラ分散制御と、各フィールドネットワークを束ねるギガビットEthernetベースの基幹ネットワークです。高速(1Gbps)・大容量(128Kワード)・光二重ループにより、高信頼のシステムに対応するコントローラネットワークです。

■ 対応ユニット:QJ71GP21-SX、QJ71GP21S-SX

CC-Link IE Field

コントローラ分散制御・I/O制御・安全制御・モーション制御を統合するオールラウンドなギガビットEthernetベースのフィールドネットワークです。
ラインや装置、機器のレイアウトに合わせ、スター型・ライン型・リング型によるフレキシブルな配線を実現します。

■ 対応ユニット:QJ71GF11-T2、QS0J71GF11-T2(安全制御)、QD77GF4、QD77GF8、QD77GF16(モーション制御)

CC-Link IE Field Basic

CC-Link IEフィールドネットワーク Basicは専用ASICを使用せずソフトウェアのみの実装で、サイクリック通信を実現するネットワークです。CC-Link IEフィールドネットワーク BasicはCC-Link IEの一部であり、より簡単にネットワーク対応ができます。

■ 対応ユニット:QnUDVCPU、QnUDPVCPU

CC-Link

フィールド機器の接続にハイパフォーマンスを発揮するネットワークです。高速かつ安定した入出力応答、自由度の高い拡張性。この圧倒的なパフォーマンスが認められ、日本発、世界標準のオープンフィールドネットワークとして確固たる実績と信頼を積み重ねています。

■ 対応ユニット:QJ61BT11N

CC-Link Safety

生産現場を危険から守る安全システムを構築するための安全フィールドネットワークです。大幅な省配線化と、信頼性の高い高速通信を同時に実現します。

■ 対応ユニット:QS0J61BT12

CC-Link / LT

複雑な配線作業、誤配線などから現場を解放する盤内・装置内の省配線ネットワークです。CC-Linkファミリーならではのオープン性、高速性、耐ノイズ性を保ちながら、配線工数の削減を実現します。

■ 対応ユニット:QJ61CL12

AnyWire

汎用電線、ロボットケーブルなどを使用してセンサ・アクチュエータを分散制御できるフレキシブルなセンサネットワークです。

■ AnyWireASLINK 対応ユニット:QJ51AW12AL、NZ2AW1C2AL

■ AnyWire DB A20 対応ユニット:QJ51AW12D2、NZ2AW1C2D2

■ AnyWire Bitty 対応ユニット:NZ2AW1C1BY

SSCNET III/H

長距離配線化にも柔軟対応。光ファイバケーブルを採用した高速・高性能・高信頼性のサーボシステムコントローラネットワークです。

■ 対応ユニット:QD77MS2、QD77MS4、QD77MS16

BACnet®

インテリジェントビル用ネットワークのための通信プロトコル規格BACnet™のクライアント機能に対応。空調、照明、火気検出などの監視・制御に使用できます。

■ 対応ユニット:QnUDVCPU、QnUDPVCPU、QJ71E71-100(クライアント機能のみ)

MODBUS®

オープンFAネットワークであるMODBUS®プロトコルに対応。EthernetのMODBUS®/TCPやRS-232/422/485のシリアル通信に対応したMODBUS®の各種スレーブ機器と簡単に通信できます。

■ MODBUS®/TCP対応ユニット:QJ71MT91(マスタ/スレーブ機能)、QnUDVCPU、QnUDPVCPU、QJ71E71-100(マスタ機能のみ)

■ MODBUS®対応ユニット:QJ71MB91(マスタ/スレーブ機能)、QJ71C24N(-R2/R4)(マスタ機能のみ)

ネットワーク コンピュータ
レベル
コントローラ
レベル
デバイスレベル センサレベル
情報通信 コントローラ
分散制御
I/O制御 安全制御 モーション制御 I/O制御
Ethernet
CC-Link IE Control
CC-Link IE Field
CC-Link IE Field Network Basic
CC-Link
CC-Link Safety
CC-Link/LT
AnyWire
SSCNETⅢ/H
BACnet®
MODBUS®/TCP
MODBUS®
