高速(1Gbps)・大容量(128Kワード)・光二重ループにより、信頼性の高いコントローラネットワークシステムを構築できます。

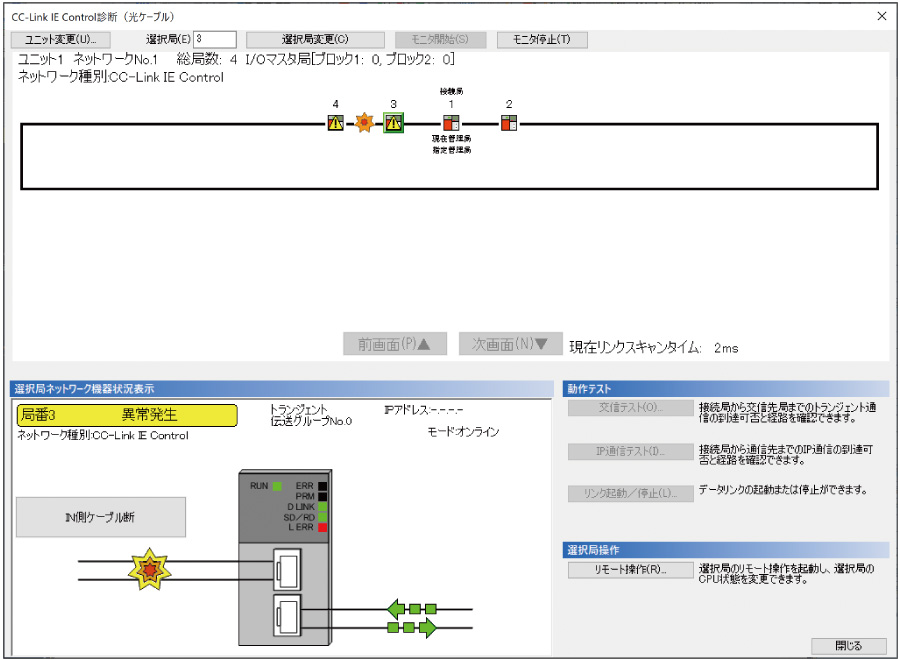

CC-Link IE Control診断画面
CC-Link IEコントローラネットワークユニット性能仕様
項目 | RJ71GP21-SX/RJ71GP21S-SX |
---|---|
対応ネットワーク | CC-Link IEコントローラ |
通信速度[bps] | 1G |
1ネットワークあたりの最大接続局数[台] | 120 |
伝送路形式 | 二重ループ |
接続ケーブル | 光ファイバーケーブル |
最大局間距離[m] | 550 |
総延長距離[m] | 66000(120台接続時) |
1ネットワークあたりの最大リンク点数 | |
リンクリレー(LB) | 32768点、4KB リンク点数拡張時: 65536点、8KB |
リンクレジスタ(LW) | 131072点、256KB リンク点数拡張時: 262144点、512KB |
リンク入力(LX)、リンク出力(LY) | 8192点、1KB |
