サーボモータに迫る速度制御をセンサレスで実現

S-PMモータ(永久磁石モータ)と三菱独自のセンサレスベクトル制御の組合せにより、高精度な速度制御を実現しました。

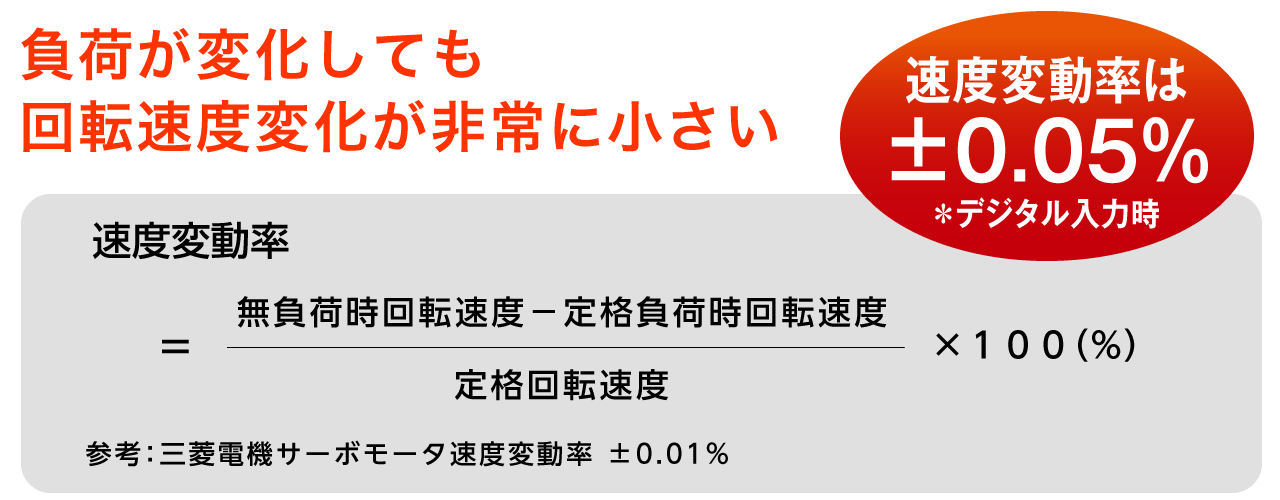

速度変動率はサーボモータに迫る±0.05%、誘導モータでは対応できなかった半導体や液晶製造ラインなどの高精度搬送用途への適用が可能です。

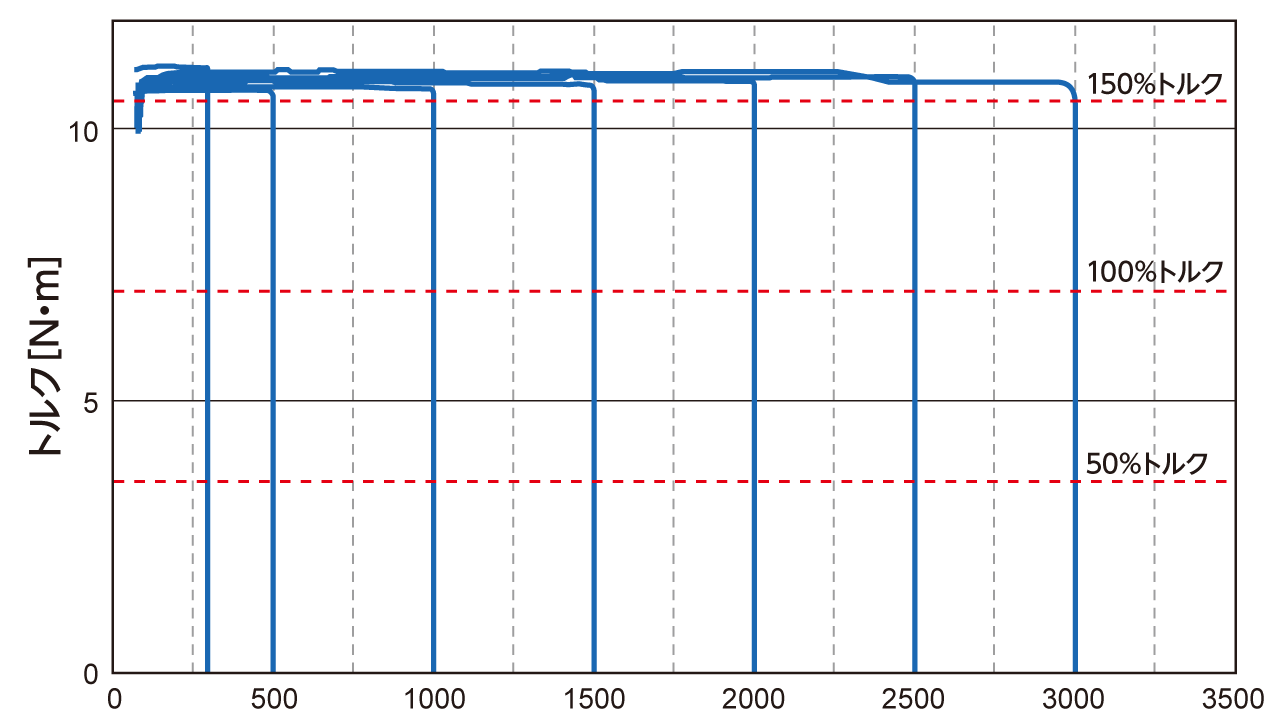

回転速度―トルク特性
センサレス制御

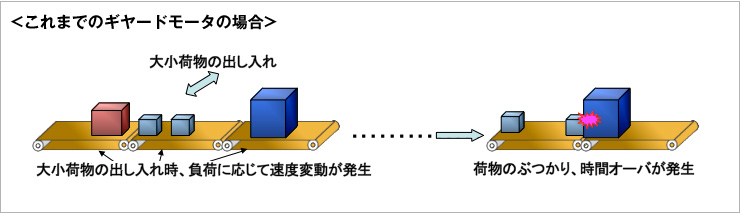

これまでのギヤードモータの場合

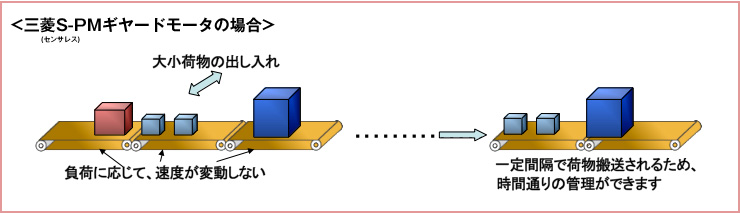

三菱S-PMギヤードモータの場合

モータ基準IE3レベルをクリアした高効率

回転子に強力な永久磁石(高性能フェライト磁石)を組込んだ高性能省エネルギーモータで、誘導モータ高効率基準IE3レベルをクリア、機械装置の省エネルギーを実現しました。

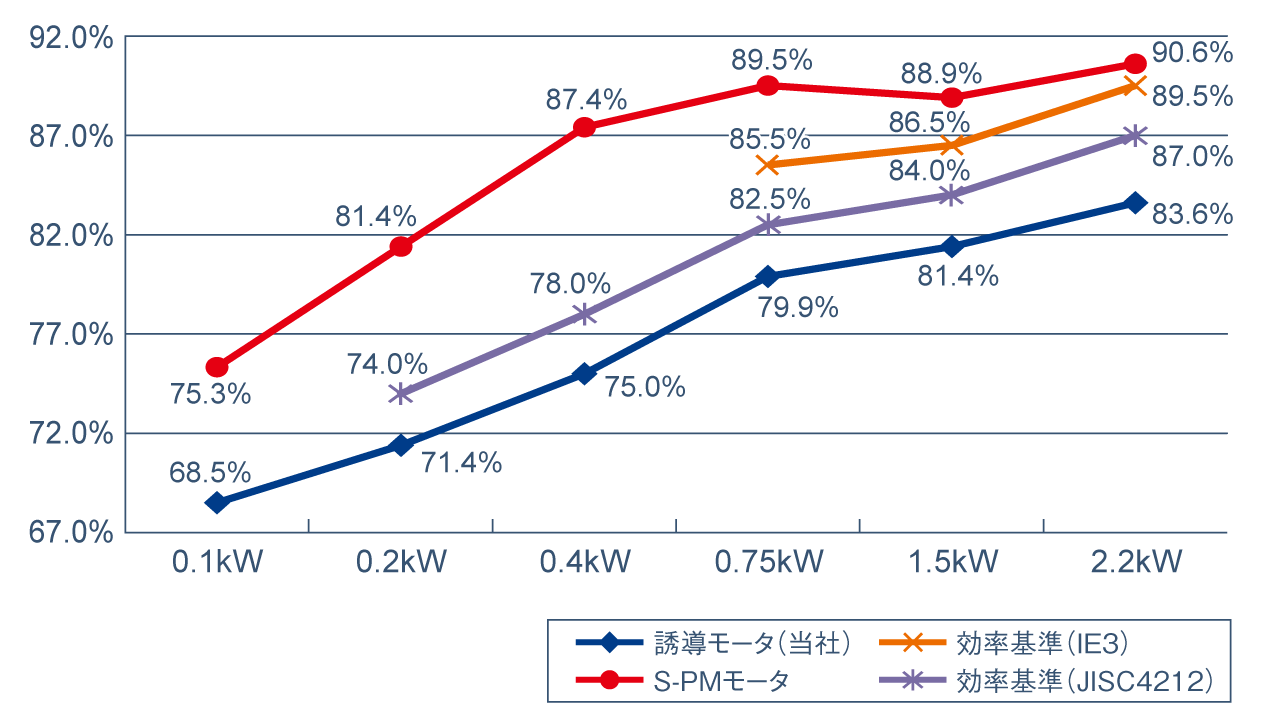

モータ効率比較
IEC60034-30 効率クラス
出力
(kW)
モータ効率(%) 年間削減電力量
(kWh)
年間削減電力量
(円)
年間削減CO2
(kg)
標準(誘導モータ) S-PM
0.1 68.5 75.3 1,155 16,170 641
0.2 71.4 81.4 3,014 42,196 1,673
0.4 75.0 87.4 6,628 92,792 3,679
0.75 79.9 89.5 8,820 123,480 4,895
1.5 81.4 88.9 13,619 190,666 7,559
2.2 83.6 90.6 17,811 249,354 9,885

試算条件:10台運転,定格負荷,運転時間8760Hr/年(=24Hr/日×365日/年) 電力料金14円/kWh,CO2排出量0.555kg/kWh
標準(誘導モータ)1800r/min(220V/60Hz),S-PMは3000r/minの効率値
本データは参考値です。モータの消費電力でありドライブユニットを含んでおりません。
