三相モータ サステナブルモータ RF-SR形 定格3000min -1 特長

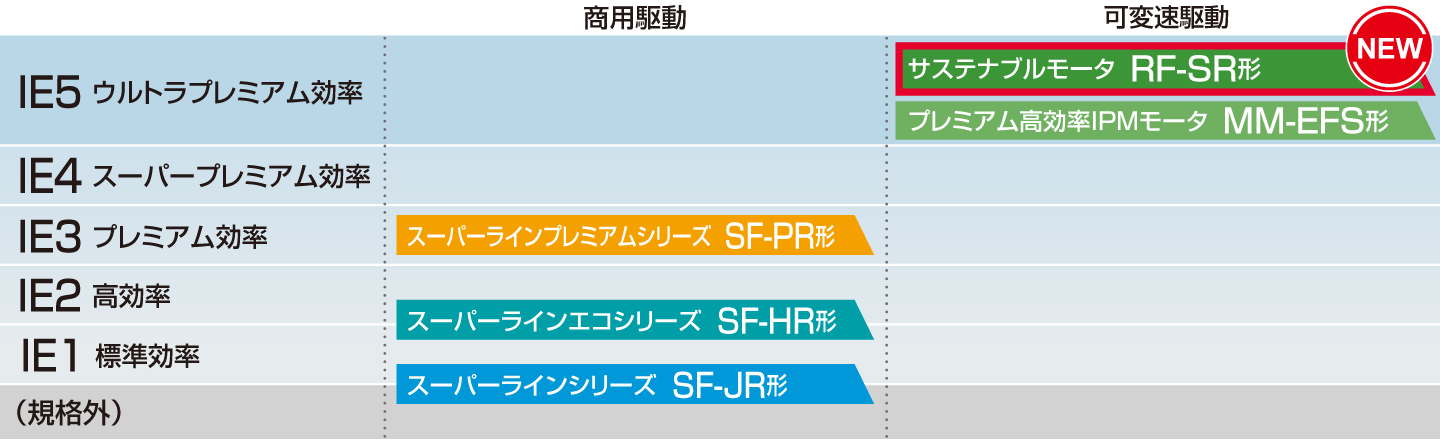

効率クラス
●可変速交流モータの効率クラスIE5を達成
発生損失を、SF-JR形比で約60％、SF-PR形比で約20％低減しました。
MM-EFS形と同等の効率です。

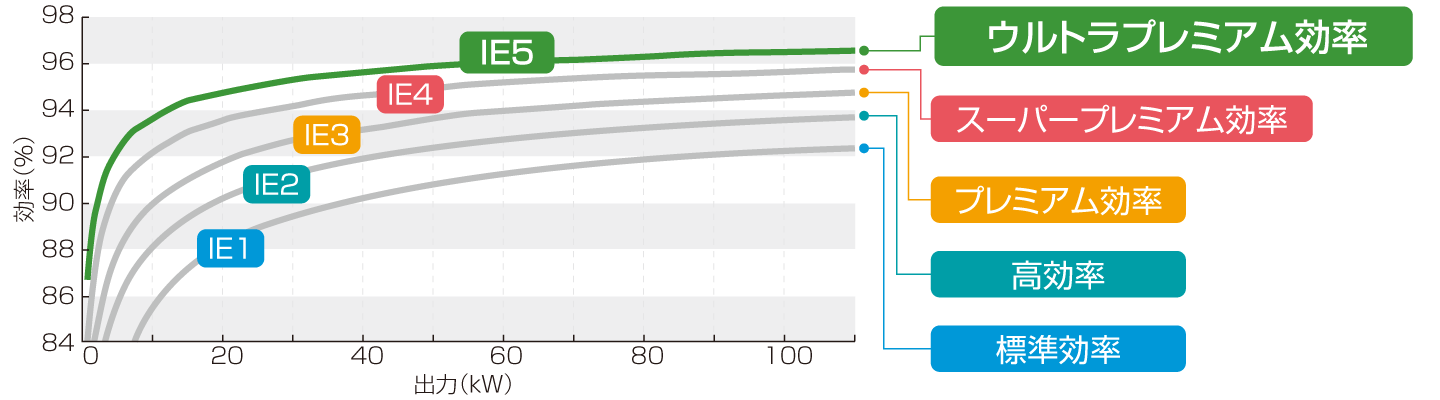

効率クラスは右による 商用駆動：IEC 60034-30-1 可変速駆動：IEC TS 60034-30-2:2016
IEC TS 60034-30-2:2016
Efficiency classes of variable speed AC motors（IE code）
（可変速交流モータの効率クラス）
高効率化技術

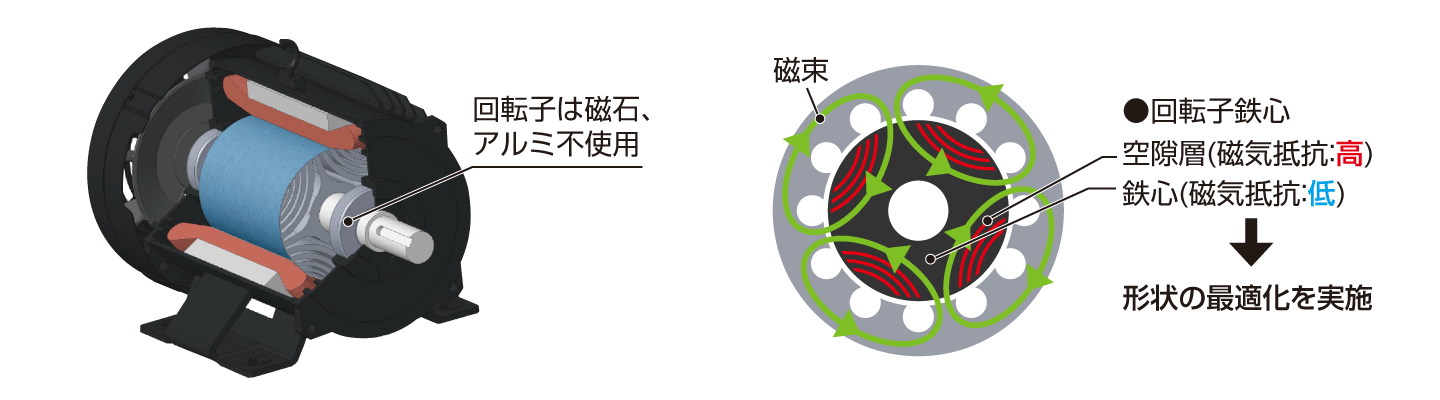

- 当社独自の最適化技術により、トレードオフの関係にある高効率化と回転子強度の双方を高いレベルで達成する形状を実現しました。
消費電力・CO 2 排出量削減効果

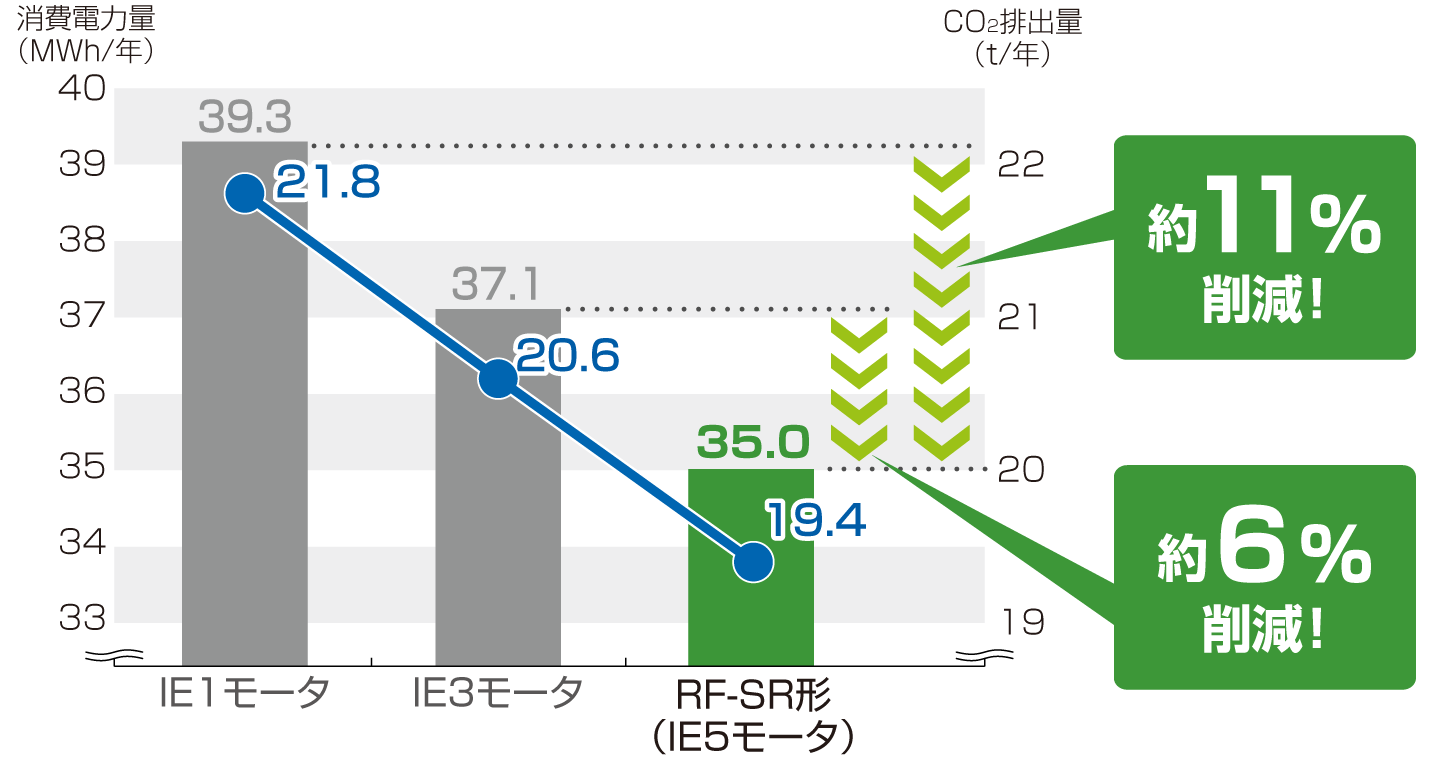

■消費電力量（MWh/年）およびCO 2 排出量（t/年）比較
- 効率クラスIE5の達成により、一般的なIE1・IE3モータと比べて消費電力及びCO 2 排出量を削減することができます。
［試算条件］
- 負荷条件：5.5kW 3,000min -1
- 運転時間：17Hr
- 日数：335日
- インバータ効率：96.2%
- CO 2 換算係数：0.555kg/kWh
小型・軽量化

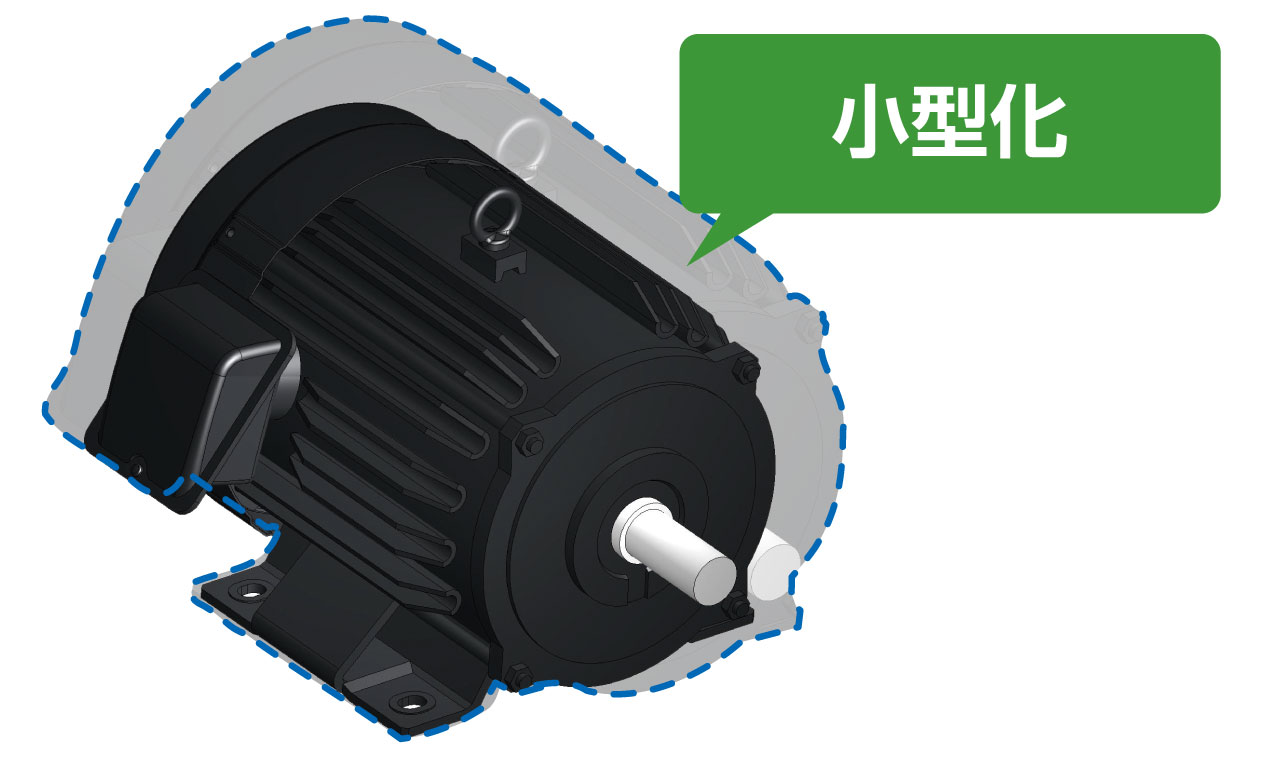

- 損失の低減により温度上昇を抑えることで、SF-PR形、MM-EFS形よりわく番をダウンさせた仕様とし、小型・軽量化を実現しました。

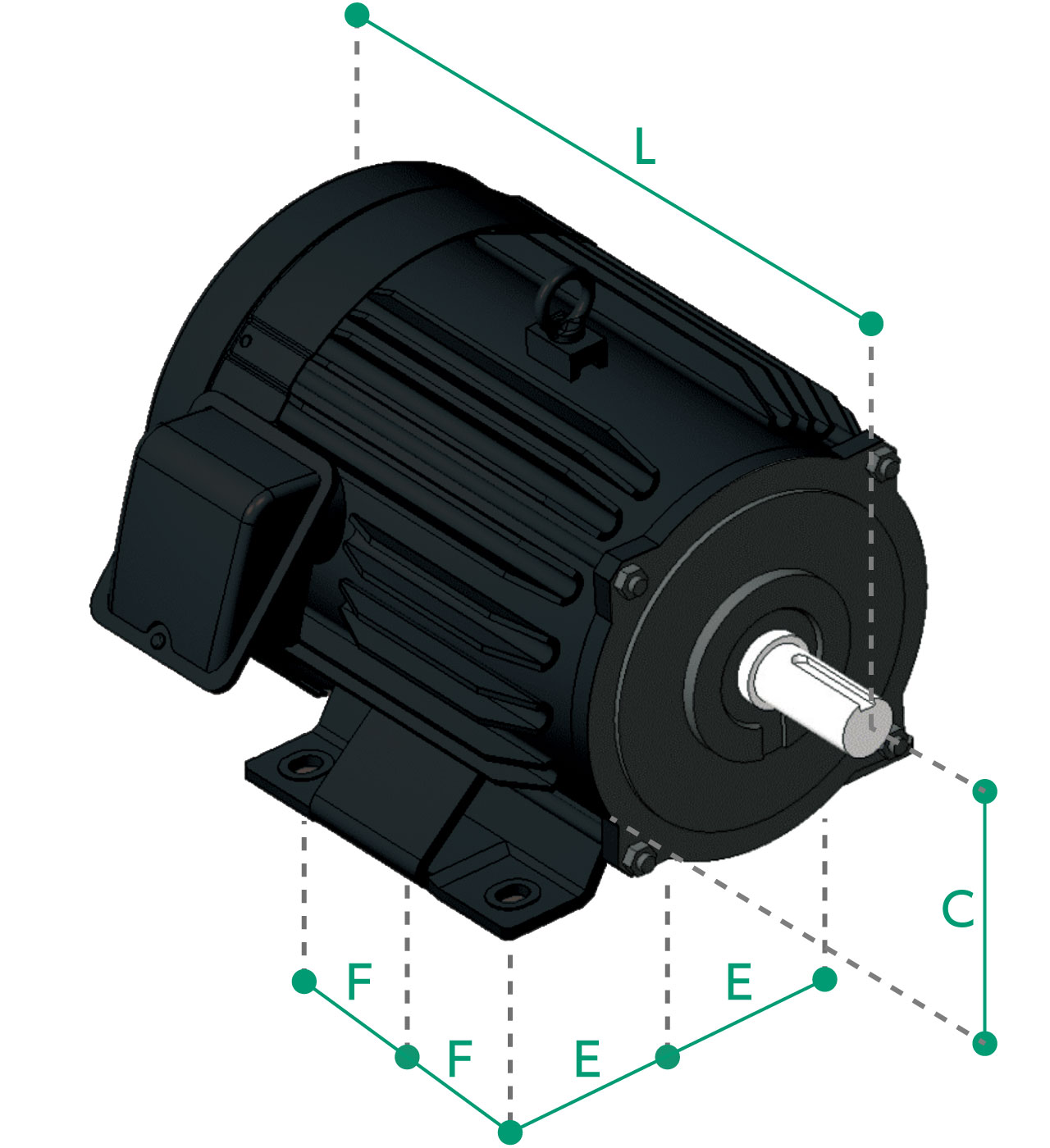

■7.5kW 3,000min −1 の場合
| わく番号 | 質量(kg) | 寸法(mm) | ||||
|---|---|---|---|---|---|---|
| C | E | F | L | |||
| MM-EFS形 | 132S | 41 | 132 | 108 | 70 | 451 |
| SF-PR形 2極 | 56 | |||||
| RF-SR形 | 112M | 38 | 112 | 95 | 70 | 381 |
メンテナンス性向上

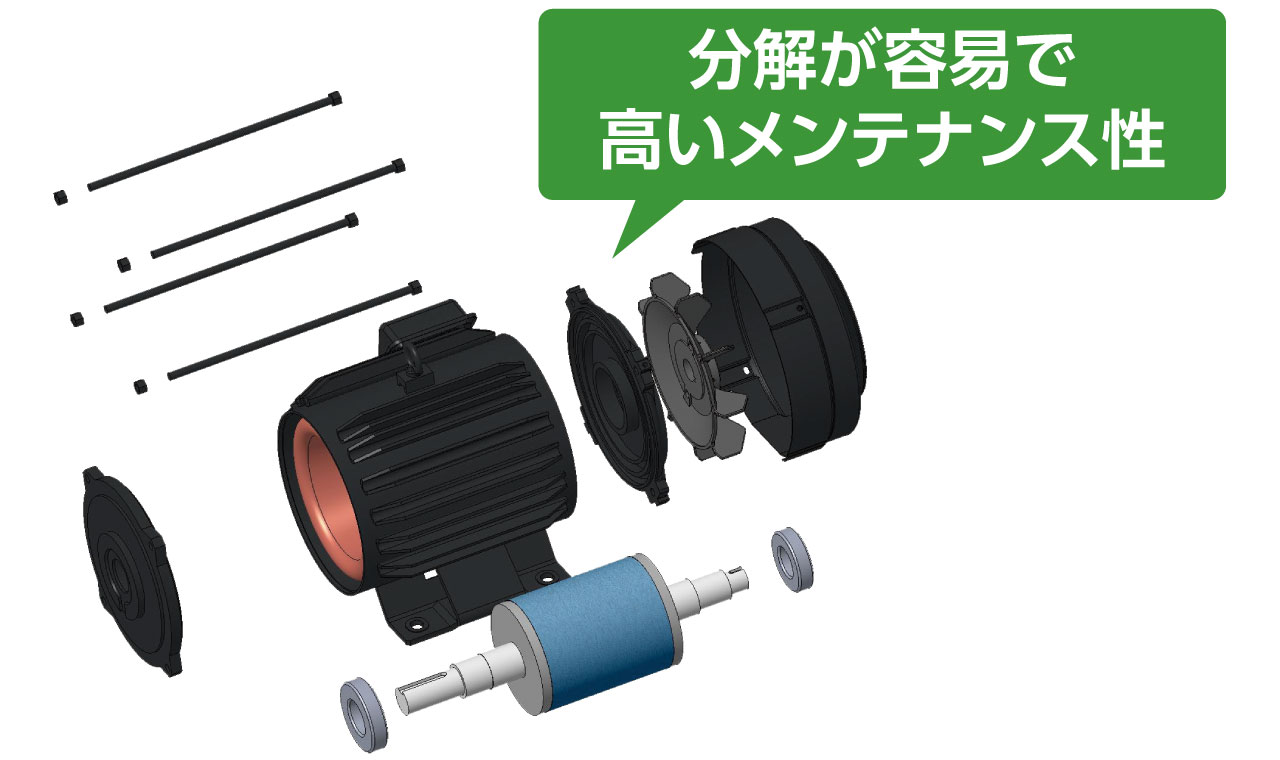

- 永久磁石レス構造のため、モータの分解が容易で高いメンテナンス性を実現しました。
- 誘導モータ同様に、現地にて容易にベアリング等の保守部品の交換が可能です。
幅広い特殊仕様に対応
-
端子箱B組立 （注1）
-
防食3種塗装
-
軸上
-
軸下
-
軸端タップ
（推奨寸法） -
端子箱屋外
-
KD寸法
（屋内端子箱・推奨寸法） -
PF寸法
（屋外端子箱・推奨寸法） -
周囲温度50℃
-
ACベアリング
-
SUS名板 （注2）
-
熱帯処理
-
ベース付
-
海外規格（UL/CE） （注3）
- 等
- 注1 立形は除く。
- 注2 「熱帯処理」を併せて指定した場合、熱帯処理名板も同様にSUS仕様 Sustainableラベルは対象外。
- 注3 屋外形/防塵防水形は今後ラインナップ予定。
高速運転可能
- 永久磁石レス方式であることに加え、同期リラクタンスモータに最適な当社独自のインバータ制御技術の開発により、最高5,400min -1 までの高速運転が可能です。既存ラインアップSF-PR形、MM-EFS形と比較したトルク特性は以下の通りです。

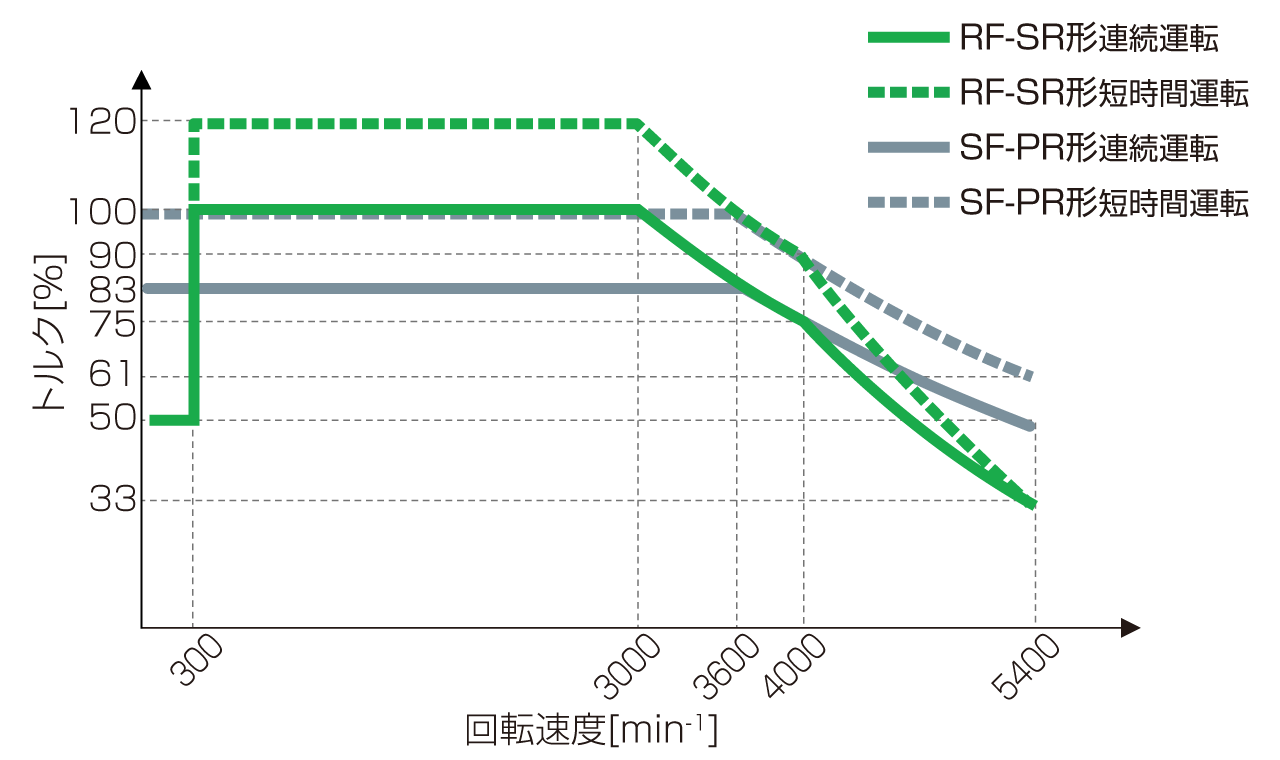

■SF-PR形（LD定格）との比較
300-3600min -1 ではSF-PR形より高いトルクで運転が可能です。

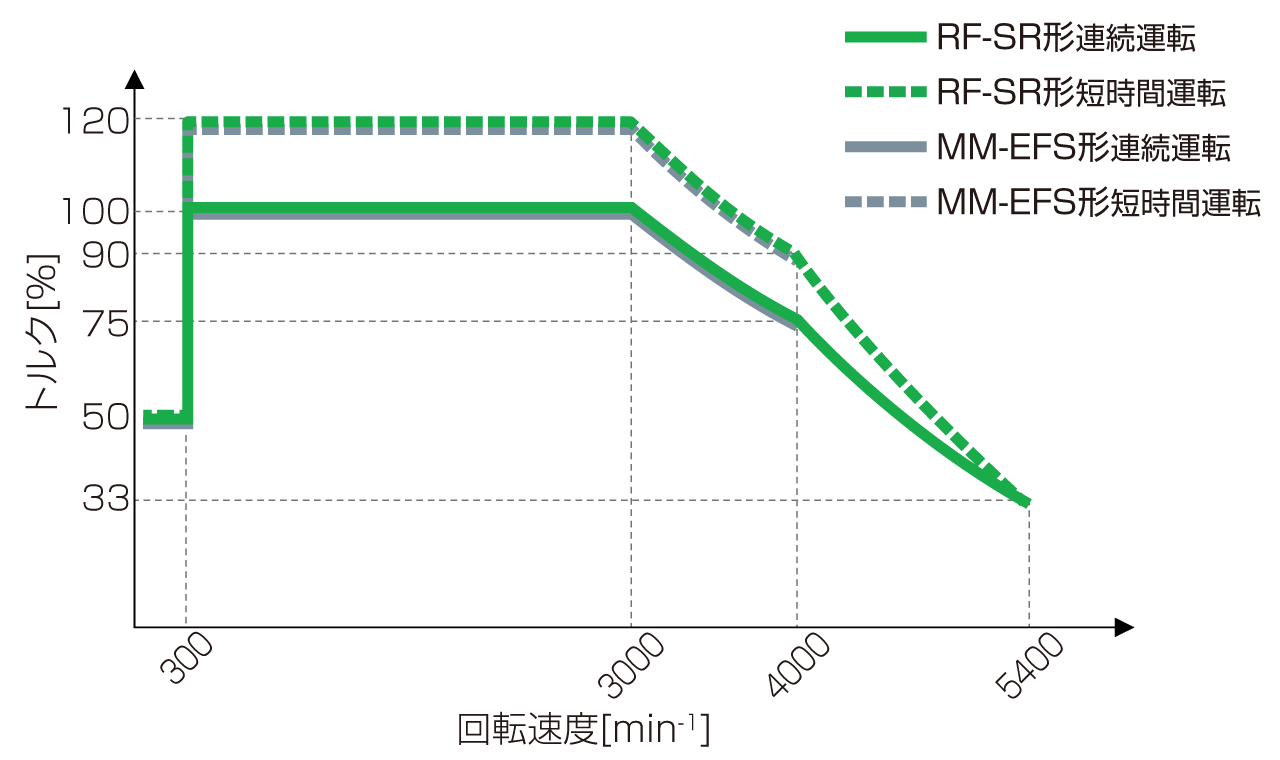

■MM-EFS形との比較
同等のトルクで運転でき、さらに4000min-1以上での高速運転が可能です。
上記の特性は配線長5mの場合。
