三相モータ サステナブルモータ RF-SR形 形名構成・仕様 定格3000min -1 （国内向け）

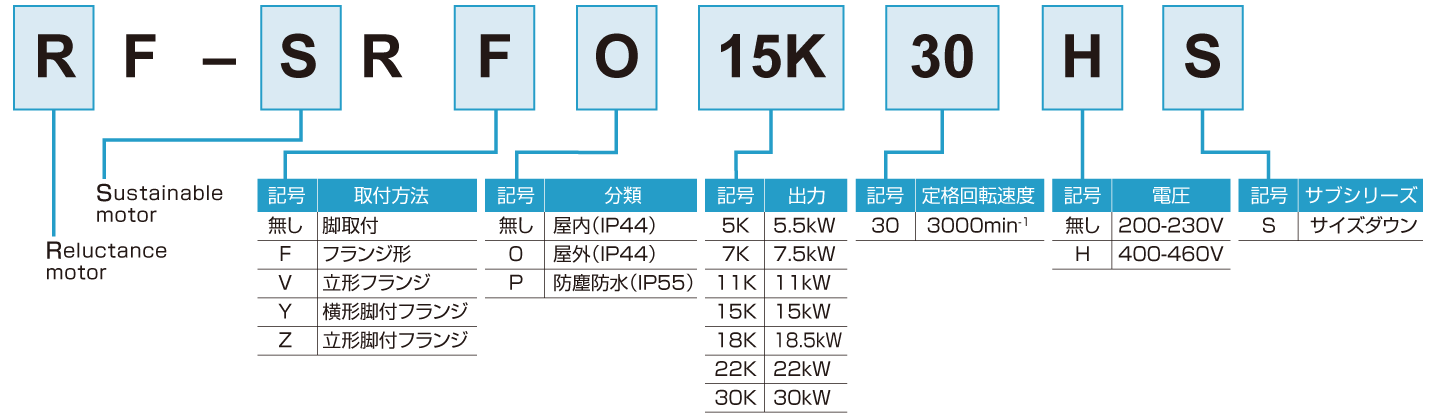

形名体系
仕様表
| 項 目 |
標準仕様（海外規格非対応） | |
|---|---|---|
| 外被構造 |
全閉外扇形 | |
| インバータ入力電圧・周波数 |
200-230V 50/60Hz または 400-460V 50/60Hz |
|
| 定格回転速度 | 3000min -1 | |
| 最高回転速度 | 5400min -1 （ただし、わく番号160M～160Lの屋外・防塵防水形は4800min -1 ） |
|
| 保護方式 | IP44（防塵防水形はIP55） | |
| 運転定格 |
S1（連続） | |
| 回転方向 | インバータ駆動のため、両方向回転可能 FWD： 軸端より見て反時計方向（CCW） REV： 軸端より見て時計方向（CW） |
|
| 耐熱クラス | 155（F） | |
| 周囲条件 | 温度 | -30～40℃ |
| 湿度 | 100% RH（ただし結露のないこと） | |
| 標高 | 1000m以下 | |
| 雰囲気 | 腐食性及び爆発性ガス、蒸気及び結露が無く、塵埃が少ないこと | |
| 口出線 | ラグ方式：わく番号 112M リード本数 3本 ：わく番号 132S～132M リード本数 6本 ：わく番号 160M～160L リード本数 3本 |
|
| 塗色 | マンセル N1.5 | |
| 適用規格 | なし | |

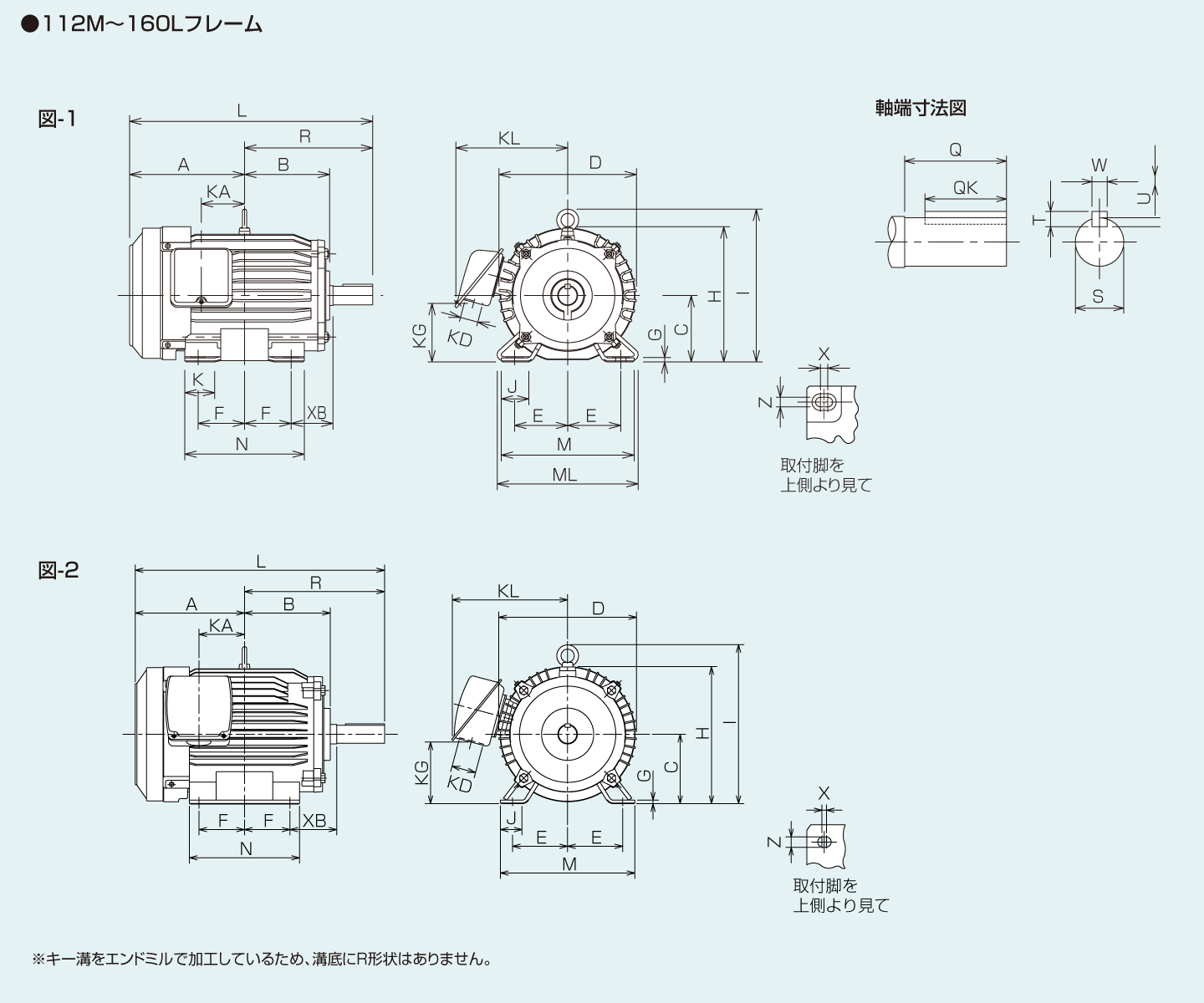

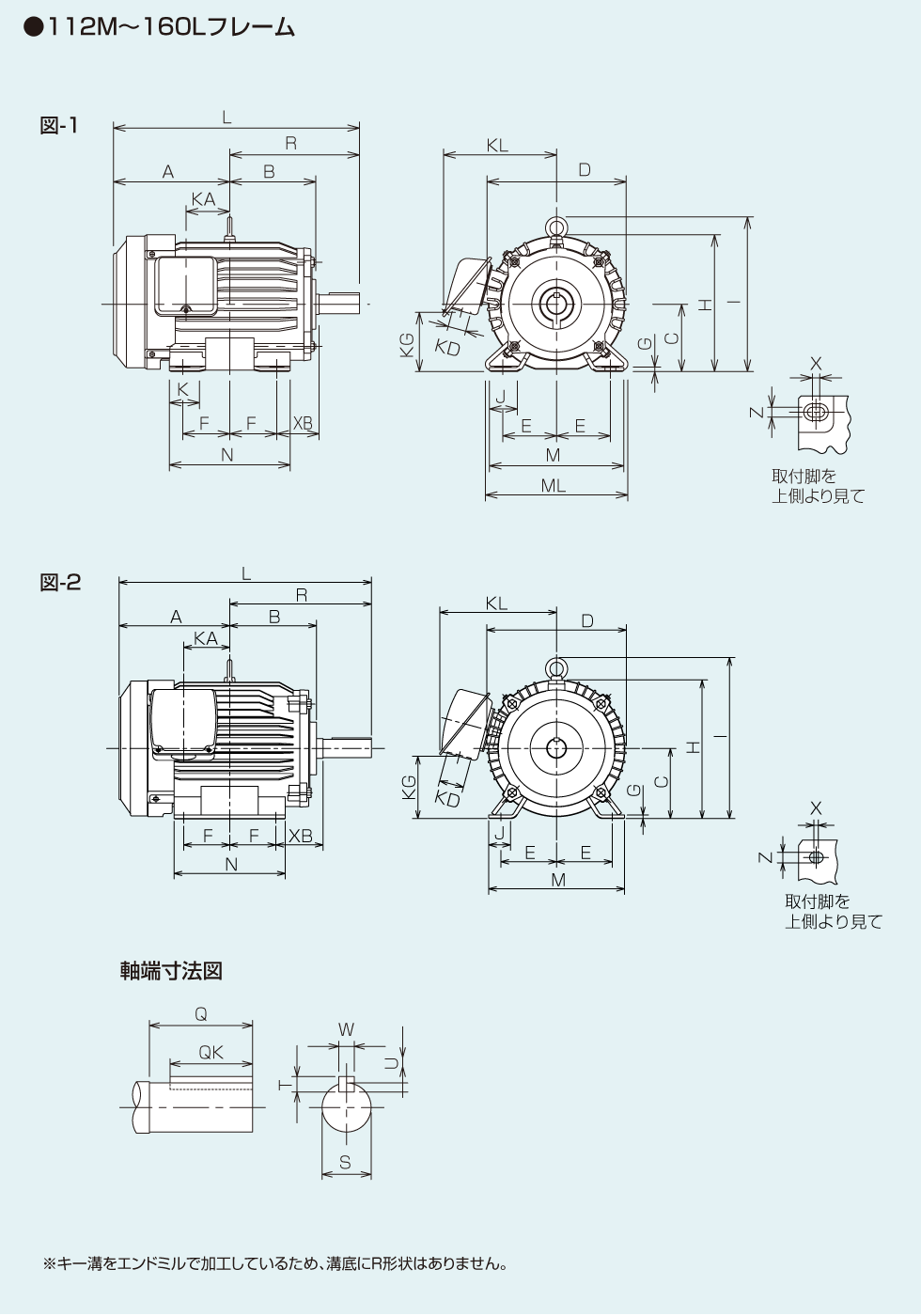

寸法表
■標準仕様（海外規格非対応）
| わく 番号 |
出力 （kW） |
図 番 号 |
寸法（mm） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モータ | |||||||||||||||||||
| A | B | C *1 | D | E | F | G | H | I | J | K | KA | KD | KG | KL | L | M | |||
| 112M | 5.5, 7.5 | 1 | 181 | 135 | 112 | 228 | 95 | 70 | 6.5 | 226 | 253 | 40 | 45 | 69 | 27 | 103 | 180 | 381 | 230 |
| 132S | 11 | 212 | 152 | 132 | 266 | 108 | 70 | 6.5 | 265 | 288 | 40 | 45 | 75 | 27 | 120 | 197 | 451 | 256 | |
| 132M | 15 | 231 | 171 | 132 | 266 | 108 | 89 | 6.5 | 265 | 288 | 40 | 45 | 94 | 27 | 120 | 197 | 489 | 256 | |
| 160M | 18.5, 22 | 2 | 252 | 198 | 160 | 318 | 127 | 105 | 8 | 316 | 367 | 50 | ─ | 105 | 56 | 142 | 266 | 575 | 310 |
| 160L | 30 | 274 | 220 | 160 | 318 | 127 | 127 | 8 | 316 | 367 | 50 | ─ | 127 | 56 | 142 | 266 | 619 | 310 | |
| わく 番号 |
出力 （kW） |
図 番 号 |
寸法（mm） | ベアリング番号 | 概略裸質量 （kg） |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| モータ | 軸端 | ||||||||||||||||
| ML | N | X | XB | Z | Q | QK | R | S | T | U | W | 負荷側 | 反負荷側 | ||||
| 112M | 5.5, 7.5 | 1 | 242 | 180 | 4 | 70 | 12 | 60 | 45 | 200 | 28j6 | 7 | 4 | 8 | 6207ZZ | 6206ZZ | 38 |
| 132S | 11 | 268 | 180 | 4 | 89 | 12 | 80 | 63 | 239 | 38k6 | 8 | 5 | 10 | 6308ZZ | 6207ZZ | 54 | |
| 132M | 15 | 268 | 218 | 4 | 89 | 12 | 80 | 63 | 258 | 38k6 | 8 | 5 | 10 | 6308ZZ | 6207ZZ | 63 | |
| 160M | 18.5, 22 | 2 | ─ | 254 | 4 | 108 | 14.5 | 110 | 90 | 323 | 42k6 | 8 | 5 | 12 | 6309ZZ | 6308ZZ | 95 |
| 160L | 30 | ─ | 298 | 4 | 108 | 14.5 | 110 | 90 | 345 | 42k6 | 8 | 5 | 12 | 6309ZZ | 6308ZZ | 115 | |
- *1 C寸法の上下寸法差は
です。 - *2 C寸法、S寸法以外は代表値です。
- ● 外形図は代表機種で示していますので、わく番号によっては若干外観の異なるものもあります。
- ● フランジ形の寸法について必要な場合には、別途ご照会ください。
組み合わせインバータ（推奨）
推奨するモータとインバータの組み合わせです。
モータより
容量1ランク上
容量1ランク上
FR-F800シリーズ
［200Vクラス］
| モータ定格 | 電圧クラス | モータ形名 | インバータ形名 |
|---|---|---|---|
| 5.5kW 3000min -1 | 200V | RF-SR5K30S | FR-F820-7.5K-□-SYN |
| 7.5kW 3000min -1 | 200V | RF-SR7K30S | FR-F820-11K-□-SYN |
| 11kW 3000min -1 | 200V | RF-SR11K30S | FR-F820-15K-□-SYN |
| 15kW 3000min -1 | 200V | RF-SR15K30S | FR-F820-18.5K-□-SYN |
| 18.5kW 3000min -1 | 200V | RF-SR18K30S | FR-F820-22K-□-SYN |
| 22kW 3000min -1 | 200V | RF-SR22K30S | FR-F820-30K-□-SYN |
| 30kW 3000min -1 | 200V | RF-SR30K30S | FR-F820-37K-□-SYN |
モータと同容量
FR-A800シリーズ
［200Vクラス］
| モータ定格 | 電圧クラス | モータ形名 | インバータ形名 |
|---|---|---|---|
| 5.5kW 3000min -1 | 200V | RF-SR5K30S | FR-A820-5.5K-□-SYN |
| 7.5kW 3000min -1 | 200V | RF-SR7K30S | FR-A820-7.5K-□-SYN |
| 11kW 3000min -1 | 200V | RF-SR11K30S | FR-A820-11K-□-SYN |
| 15kW 3000min -1 | 200V | RF-SR15K30S | FR-A820-15K-□-SYN |
| 18.5kW 3000min -1 | 200V | RF-SR18K30S | FR-A820-18.5K-□-SYN |
| 22kW 3000min -1 | 200V | RF-SR22K30S | FR-A820-22K-□-SYN |
| 30kW 3000min -1 | 200V | RF-SR30K30S | FR-A820-30K-□-SYN |
モータより
容量1ランク上
容量1ランク上
FR-F800シリーズ
［400Vクラス］
| モータ定格 | 電圧クラス | モータ形名 | インバータ形名 |
|---|---|---|---|
| 5.5kW 3000min -1 | 400V | RF-SR5K30HS | FR-F840-7.5K-□-SYN |
| 7.5kW 3000min -1 | 400V | RF-SR7K30HS | FR-F840-11K-□-SYN |
| 11kW 3000min -1 | 400V | RF-SR11K30HS | FR-F840-15K-□-SYN |
| 15kW 3000min -1 | 400V | RF-SR15K30HS | FR-F840-18.5K-□-SYN |
| 18.5kW 3000min -1 | 400V | RF-SR18K30HS | FR-F840-22K-□-SYN |
| 22kW 3000min -1 | 400V | RF-SR22K30HS | FR-F840-30K-□-SYN |
| 30kW 3000min -1 | 400V | RF-SR30K30HS | FR-F840-37K-□-SYN |
モータと同容量
FR-A800シリーズ
［400Vクラス］
| モータ定格 | 電圧クラス | モータ形名 | インバータ形名 |
|---|---|---|---|
| 5.5kW 3000min -1 | 400V | RF-SR5K30HS | FR-A840-5.5K-□-SYN |
| 7.5kW 3000min -1 | 400V | RF-SR7K30HS | FR-A840-7.5K-□-SYN |
| 11kW 3000min -1 | 400V | RF-SR11K30HS | FR-A840-11K-□-SYN |
| 15kW 3000min -1 | 400V | RF-SR15K30HS | FR-A840-15K-□-SYN |
| 18.5kW 3000min -1 | 400V | RF-SR18K30HS | FR-A840-18.5K-□-SYN |
| 22kW 3000min -1 | 400V | RF-SR22K30HS | FR-A840-22K-□-SYN |
| 30kW 3000min -1 | 400V | RF-SR30K30HS | FR-A840-30K-□-SYN |
インバータ形名の□は通信タイプに対応した記号が入ります。
用途や負荷条件によっては表以外の組み合わせが可能です。
組み合わせインバータの参考資料
| 資料名 | 主な記載内容 |
|---|---|
| インバータの形名、パラメータ一覧 | |
| インバータの機能、パラメータの設定方法、制御仕様、標準タイプとの差異 |
