三相モータ　トップランナーモータ 米国EISA対応モータ SF-PR形

製品特長

互換性

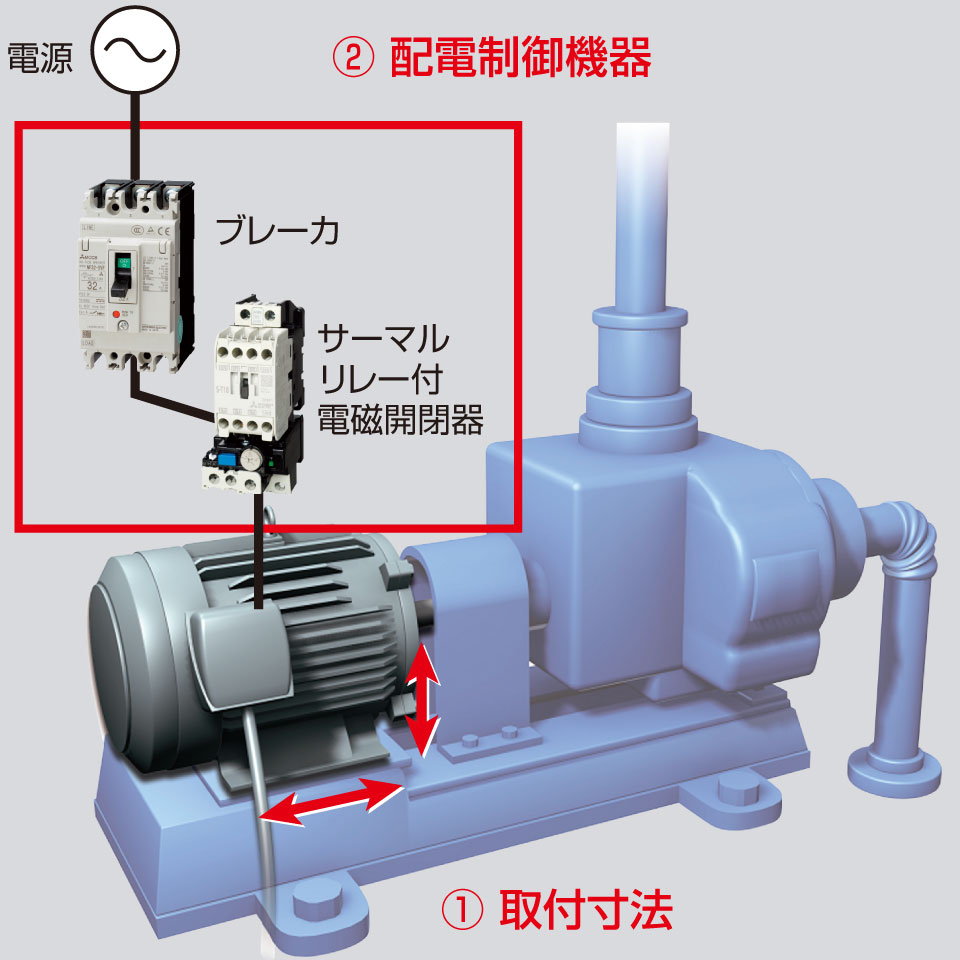

新規設備だけでなく既存設備でも置換え容易！

  1. ① 取付寸法
    標準効率モータと取付寸法が同一。（既存スペースに置換可能）
  2. ② 配電制御機器
    標準効率モータと同一の配電制御機器が使用可能。
  • 注1 55kWで三菱電機製ブレーカNF400-SWを使用されている場合はブレーカを変更してください。
    （ブレーカNF400-SWの定格電流を300A品から350A品に変更してください）
  • 注2 負荷の慣性モーメントが大きな用途で置換えの場合、既設のサーマルがトリップする場合があります。処置方法については、最寄の営業窓口にお問い合わせください。

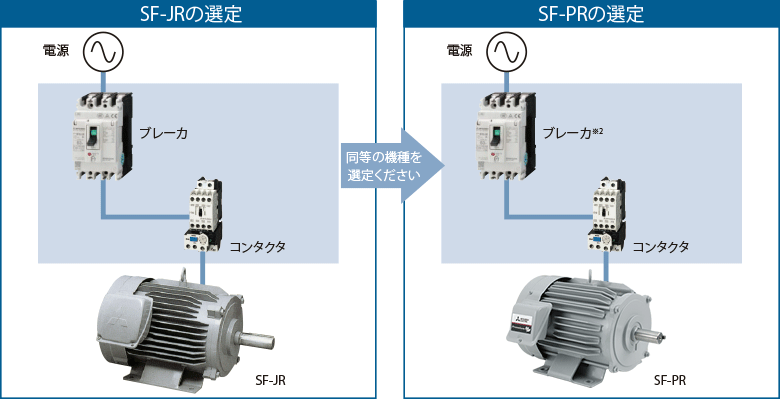

配制機器との組合せ

当社配制機器との組合せを考慮した設計によりSF-JR形とほぼ同等の配制機器をご使用いただけます。 ※1

  • ※1 SF-JRからSF-PRシリーズへ機器更新する場合､接触器については電気的耐久性が30%程度減少する場合がありますので､SF-JR使用時と同一の電気的耐久性を確保するには接触器フレームUPの検討が必要です。また､使用条件（始動時間が長い等）によっては､SF-JRをSF-PRに更新した際､既設サーマルリレーがトリップする場合がありますが､対策として｢サーマルのヒータセット値調整｣｢飽和リアクトル付サーマルの採用｣等につきご検討をお願いします。
  • ※2 55kWで三菱電機製ブレーカNF400-SWを使用されている場合はブレーカを変更してください。（ブレーカNF400-SWの定格電流を300A品から350A品に変更してください）

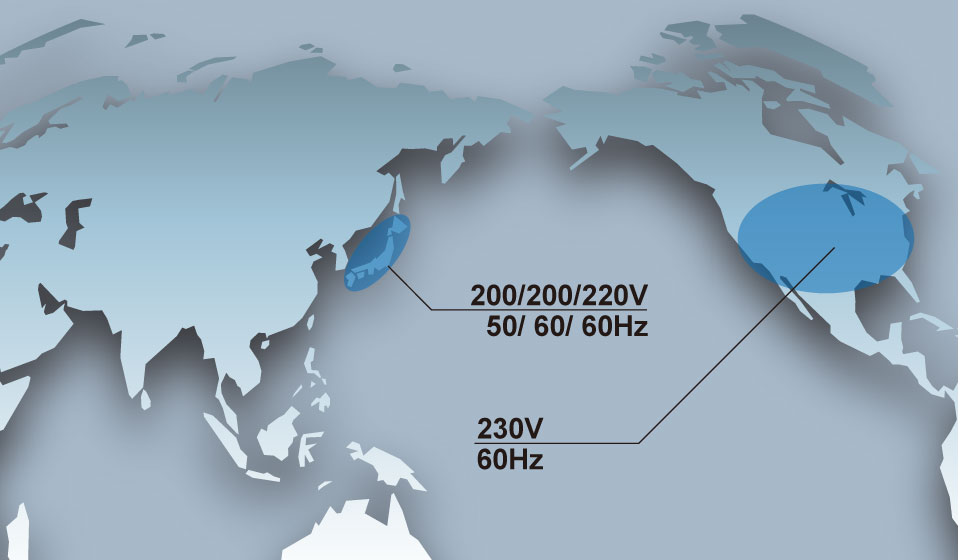

1台で日本国内と米国に対応

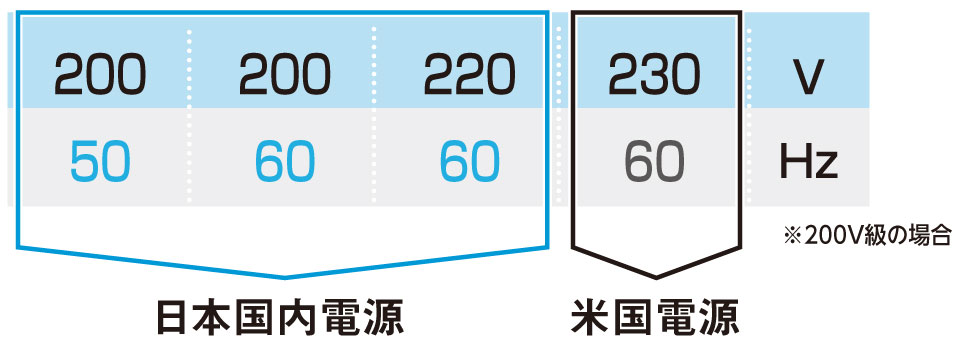

  1. 1. 1台のモータで、日本国内と米国の電源に対応しています。
  2. 2. 2015年4月1日より目標年度が開始された「エネルギーの使用の合理化等に関する法律（省エネ法）」のトップランナー基準と、米国EISA法の両方に対応しています。
  • 注1 EISA法対応は230V60Hzもしくは、460V60Hzを含むことが必要になりますので、発注の際はご注意ください。
