三相モータ トップランナーモータ 省エネ船舶用モータ SF-PR-VS

製品特長

トップランナー対応省エネ船舶用モータ

船舶用モータでトップランナー基準(IE3)を大幅に超える効率を実現します。

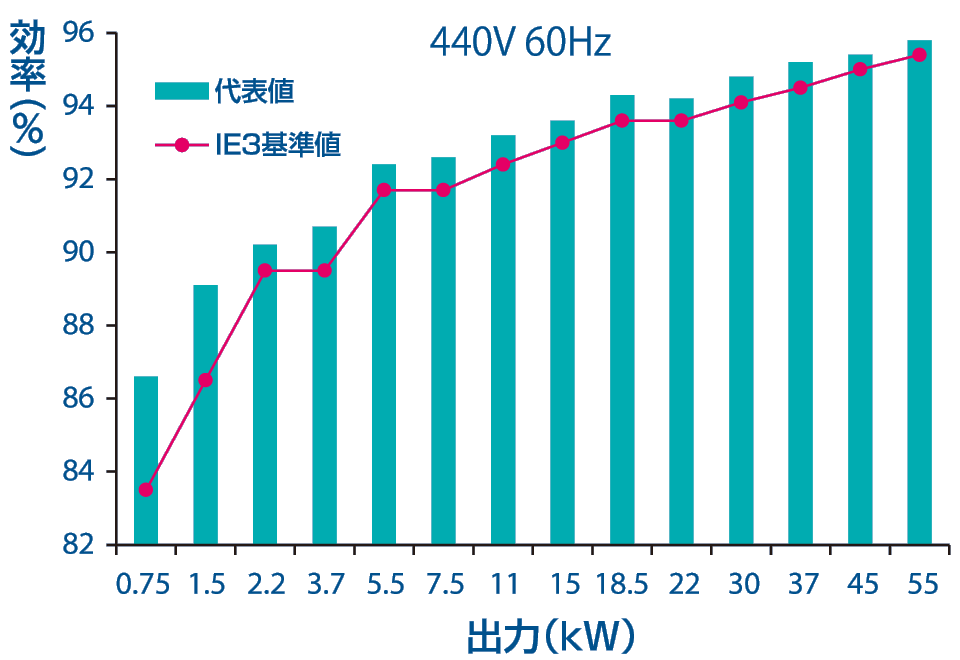

SF-PR-VSの効率

インバータ駆動で低速定トルク運転可能

インバータ駆動でワイドな速度制御範囲を実現

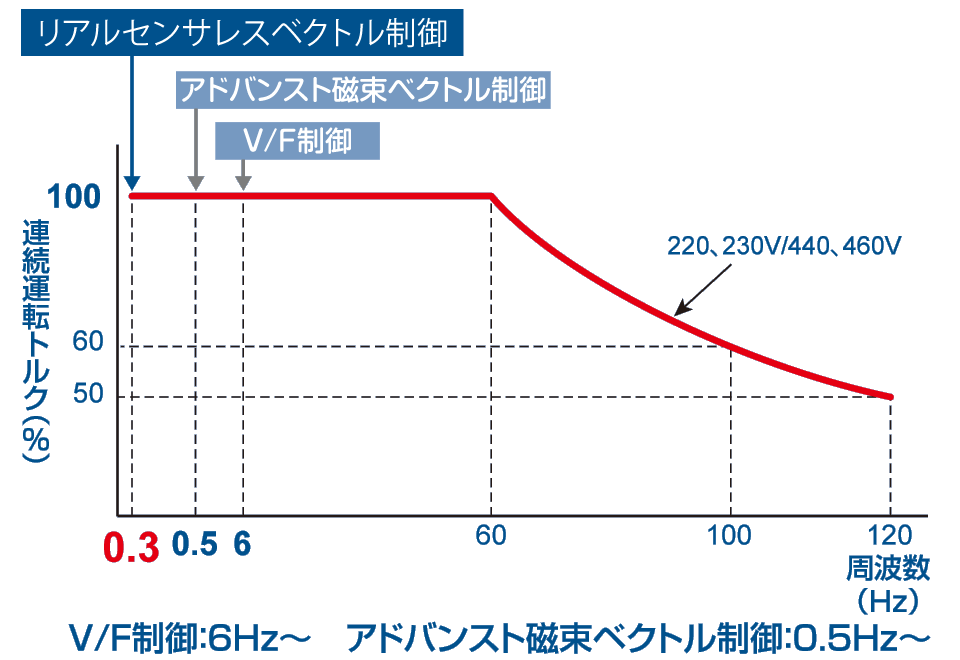

SF-PR-VSインバータ組合せ特性
(220V/60Hzまたは440V/60Hz 7.5kW4Pの例)

400V級モータにインバータサージ対策絶縁強化を実施

400V級モータをインバータ駆動する場合にモータの焼損の原因となるマイクロサージ電圧に対して、マイクロサージ対策のための絶縁強化を実施しておりますので、安心してご使用いただけます。

下記の船級規格に対応

日本海事協会(NK)

国土交通省(運輸省)海運局(JG)

仕様

適応規格 NKまたは、JG
形名 SF-PR□-VS [□=V、F](屋内形のみ)
出力 0.75~55kW(6極は45kWまで
極数 2、4、6極
枠番号 80M~225S

端子箱は船用電線貫通金物付、端子台方式

電圧・周波数 220V 60Hzまたは、440V 60Hz
耐熱クラス 120(E):80~112M
130(B):132~180M
155(F):180LD~225S
周囲温度 NK:45℃ JG:40℃ (50℃対応可)
塗色 標準塗色 マンセル7.5BG7/2
または、2.5G7/2 (N7対応可)
