FREQROL-A800 操作シミュレータ
操作パネルの各部の名称
| No. | 操作部 | 名称 | 内容 |
|---|---|---|---|
| (a) |  |
運転モード表示 | PU: PU 運転モード時に点灯します。 EXT: 外部運転モード時に点灯します。 NET: ネットワーク運転モード時に点灯します。 PU、EXT: 外部/PU 併用運転モード1、2 時に点灯します。 |
| (b) |  |
操作パネル状態表示 | MON: モニタモード時に点灯します。 |
| (c) |  |
制御モータ表示 | IM: 誘導モータ制御設定時に点灯します。 PM: PM センサレスベクトル制御設定時に点灯します。 |
| (d) |  |
周波数単位表示 | 周波数を表示する時に点灯します。（設定周波数モニタ表示時は点滅します。） |
| (e) |  |
モニタ（5 桁LED） | 周波数、パラメータ番号などを表示します。 |
| (f) |  |
シーケンス機能有効表示 | シーケンス機能が動作している場合に点灯します。 |
| (g) |   |
FWD キー、REVキー | FWD キー: 正転始動します。正転運転中はLED が点灯します。 REV キー: 逆転始動します。逆転運転中はLED が点灯します。 |
| (h) |  |
STOP/RESET キー | 運転指令を停止します。 |
| (i) |  |
M ダイヤル | 三菱電機インバータのダイヤルを表します。周波数設定、パラメータの設定値を変更します。 |
| (j) |  |
MODE キー | 各モードを切り換えます。 |
| (k) |  |
SET キー | 各設定を確定します。 運転中に押すとモニタ内容が変わります。 |
| (l) |  |
ESC キー | ひとつ前の画面に戻ります。 |
| (m) |  |
PU/EXT キー | PU 運転モード、PUJOG 運転モード、外部運転モードを切り換えます。 |

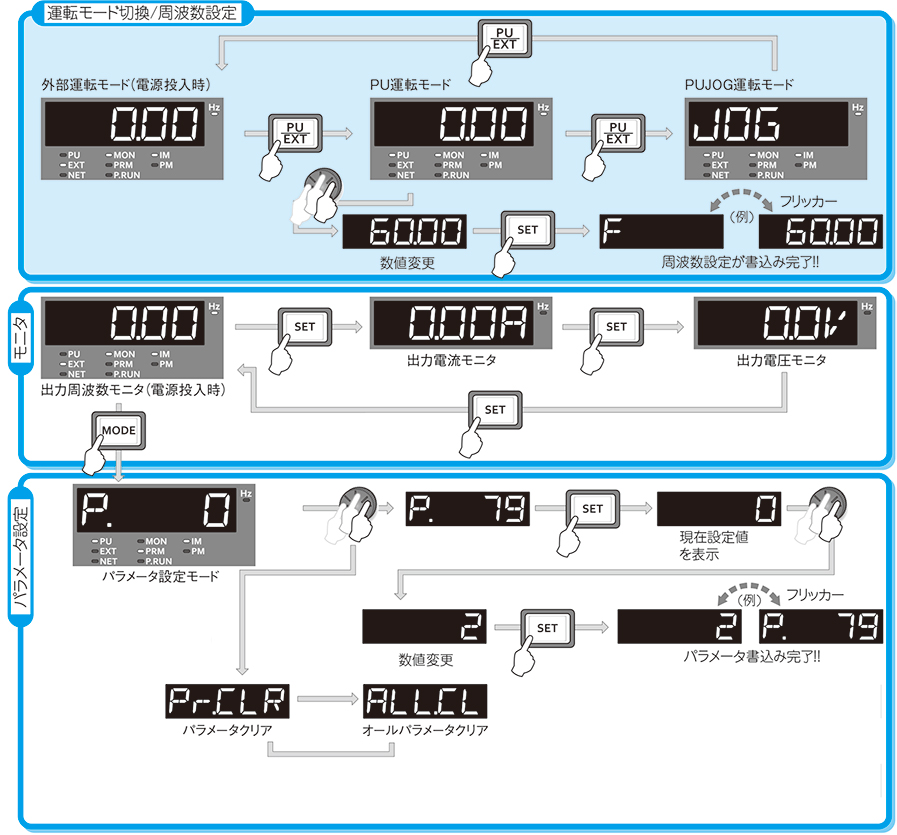

基本操作
