インバータ FREQROL-A800シリーズ 形名構成

標準構造品

●：発売機種

IP55対応品

●：発売機種

コンバータ分離タイプ

●：発売機種　－：該当なし

●：発売機種　－：該当なし

• *1 インバータ定格電流（SLD定格）を表した形名も用意しています。
  （FR-A842-P、FR-A846はLD定格、ND定格のみの対応ですが、形名は標準構造品と同一です。）
• *2 タイプにより下表のとおり仕様が異なります。


  タイプ	モニタ出力	初期設定
  		内蔵 EMCフィルタ	制御 ロジック	定格 周波数	Pr.19 基底周波数電圧
  FM （端子FM搭載品）	端子FM（パルス列出力） 端子AM（アナログ電圧出力（DC0～±10V））	OFF	シンクロジック	60 Hz	9999 （電源電圧と同じ）
  CA （端子CA搭載品）	端子CA（アナログ電流出力（DC0～20mA）） 端子AM（アナログ電圧出力（DC0～±10V））	ON	ソースロジック	50 Hz	8888 （電源電圧の95%）

• *3 対応容量は5.5K以上です。
• *4 75K以上のインバータや75kW以上のモータを使用する場合、オプションのDCリアクトル（FR-HEL）を必ず設置してください。
• *5 コンバータユニット（FR-CC2（-P））を必ず設置してください（高力率コンバータ（FR-HC2）使用時は不要）。

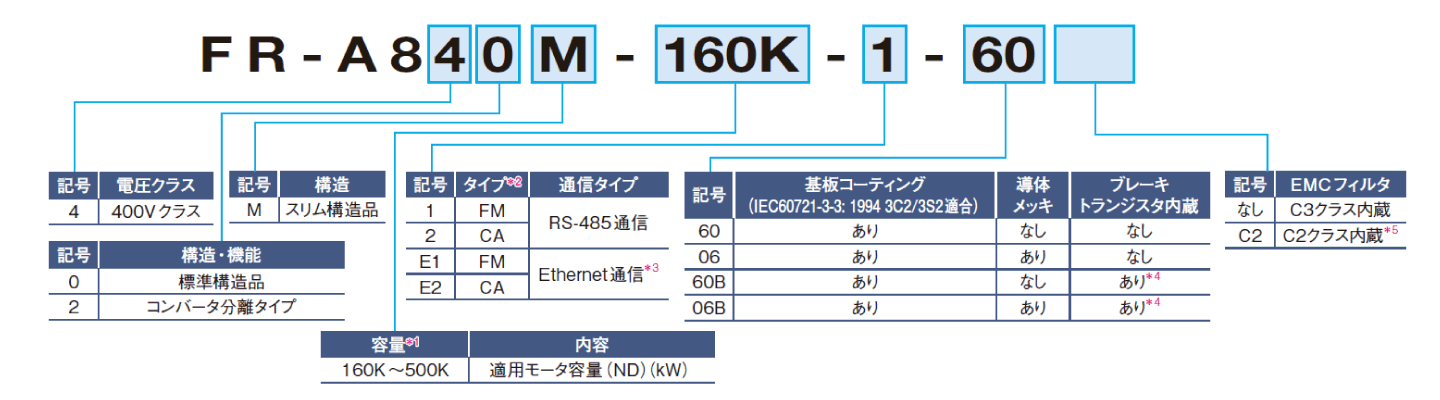

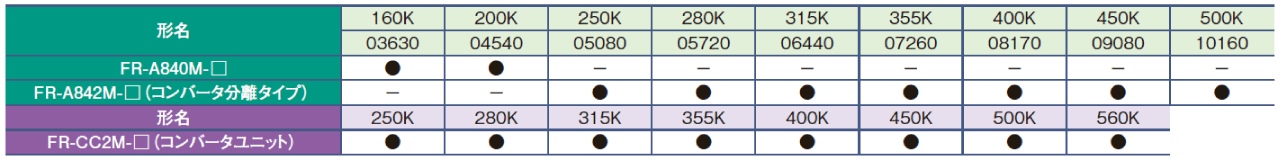

スリム構造品

適用モータ容量を表した形名のインバータは、FM タイプ（-1/-E1）・基板コーティング（-60/-06）が基本仕様です。
その他の組合せについては当社営業所までお問い合わせください。

●：発売機種　－：該当なし

• *1 インバータ定格電流（SLD定格）を表した形名も用意しています。
• *2 タイプにより仕様が異なります。主な差異を下表に示します。


  タイプ	モニタ出力	初期設定
  		内蔵 EMCフィルタ	制御 ロジック	定格 周波数	Pr.19 基底周波数電圧
  FM （端子FM搭載品）	端子FM：パルス列出力 端子AM：アナログ電圧出力（DC0～±10V）	OFF *6	シンクロジック	60 Hz	9999 （電源電圧と同じ）
  CA （端子CA搭載品）	端子CA：アナログ電流出力（DC0～20mA） 端子AM：アナログ電圧出力（DC0～±10V）	ON	ソースロジック	50 Hz	8888 （電源電圧の95%）

• *3 Ethernetボード（FR-A8ETH）を内蔵しています。
• *4 対応容量は315K以下です。
• *5 対応容量は200K以下です。
• *6 C2クラスのEMCフィルタ内蔵品はONになります。

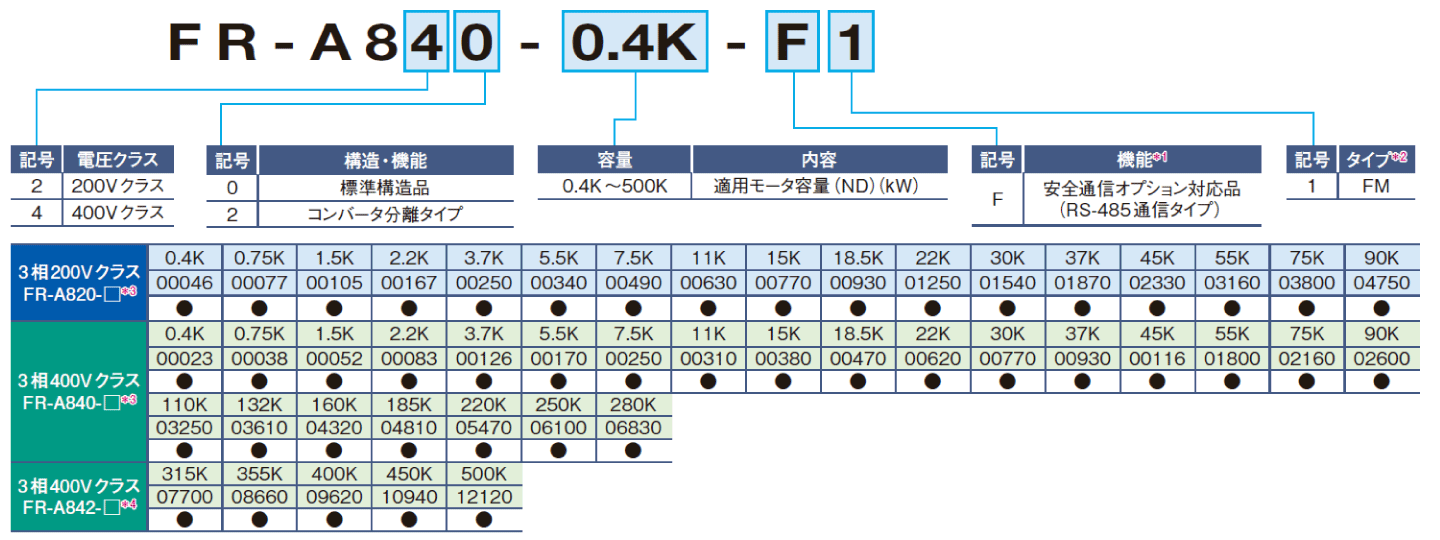

安全通信対応品

●：発売機種

• *1 FR-A8NCG-Sを装着して使用してください。
• *2 仕様を下表に示します。


  タイプ	モニタ出力	初期設定
  		内蔵 EMCフィルタ	制御 ロジック	定格 周波数	Pr.19 基底周波数電圧
  FM （端子FM搭載品）	端子FM：パルス列出力 端子AM：アナログ電圧出力（DC0～±10V）	OFF	シンクロジック	60 Hz	9999 （電源電圧と同じ）

• *3 75K以上のインバータや75kW以上のモータを使用する場合、オプションのDCリアクトル（FR-HEL）を必ず設置してください。
• *4 コンバータユニット（FR-CC2）を必ず設置してください（高力率コンバータ（FR-HC2）使用時は不要）。
