インバータ FREQROL-E シリーズ -FREQROL-E800- 形名構成
形名構成
形名
標準仕様品
- *1 -1(-60/-06)、-5との組合せが可能（-4仕様品をご希望の場合は、-5仕様品を購入いただき、取扱説明書を参照して初期設定を変更してお使いください。
（制御ロジックは取扱説明書（接続編）、定格周波数は取扱説明書（機能編）を参照してください。）） - *2 -4-60、-4-06、-5-60、-5-06との組合せが可能
- *3 IEC60721-3-3:1994 3C2/3S2適合
- *4 対応容量はFR-E820-11K(0470) 以上、FR-E840-18.5K(0380) 以上

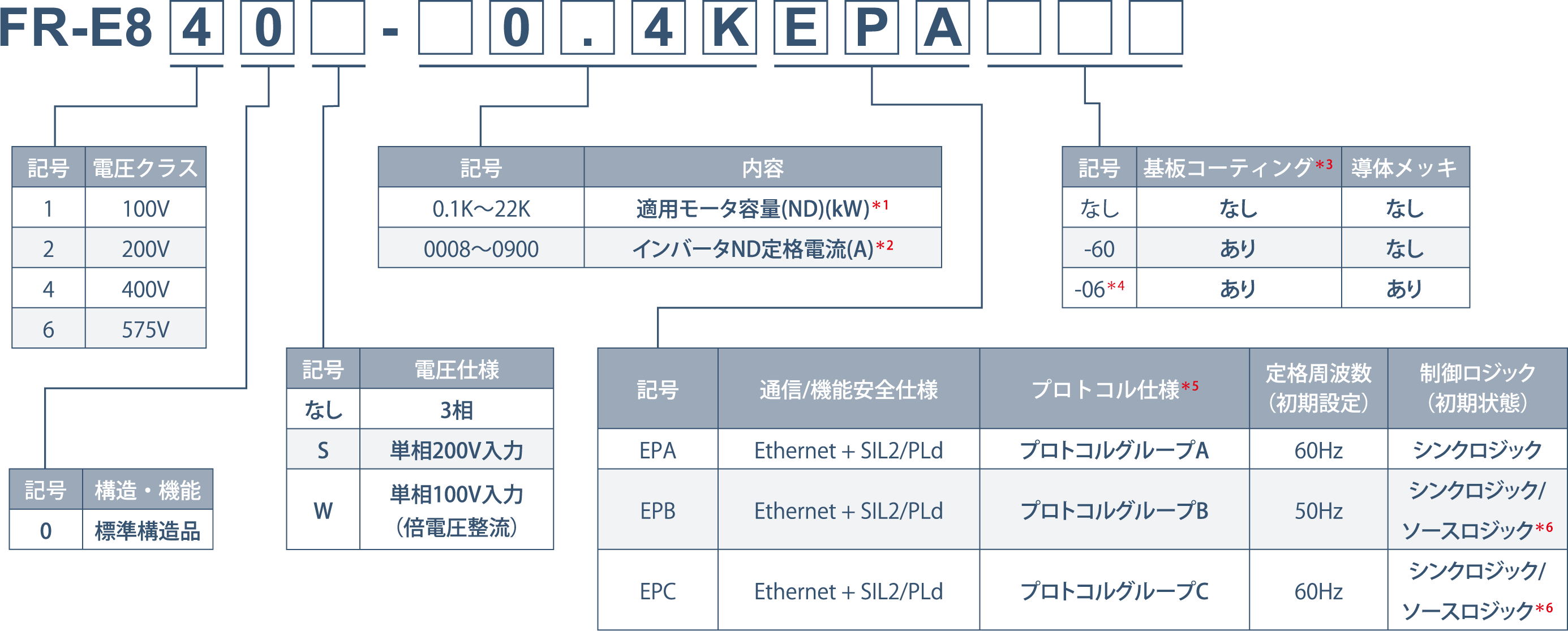

Ethernet仕様品
- *1 EPA（-60/-06）、EPB（-60/-06）、EPC（-60/-06）との組合せが可能
- *2 EPA-60、EPA-06、EPB-60、EPB-06、EPC-60、EPC-06との組合せが可能
- *3 IEC60721-3-3:1994 3C2/3S2適合
- *4 対応容量はFR-E820-11K(0470) 以上、FR-E840-18.5K(0380) 以上
- *5 グループにより選択できるプロトコルが異なります。
プロトコルグループA（CC-Link IE TSN、CC-Link IE フィールドネットワークBasic、MODBUS/TCP、EtherNet/IP、BACnet/IP）
プロトコルグループB（CC-Link IE TSN、CC-Link IE フィールドネットワークBasic、MODBUS/TCP、PROFINET）
プロトコルグループC（EtherCAT） - *6 制御ロジックの初期状態はインバータ形名により異なります。
形名が適用モータ容量（kW）の場合はシンクロジックが初期状態
形名が定格電流（A）の場合はソースロジックが初期状態
安全通信仕様品
- *1 SCEPA（-60/-06）、SCEPB（-60/-06）、SCEPC（-60/-06）との組合せが可能
- *2 SCEPA-60、SCEPA-06、SCEPB-60、SCEPB-06、SCEPC-60、SCEPC-06との組合せが可能
- *3 IEC60721-3-3:1994 3C2/3S2適合
- *4 対応容量はFR-E820-11K(0470) 以上、FR-E840-18.5K(0380) 以上
- *5 グループにより選択できるプロトコルが異なります。
プロトコルグループA（CC-Link IE TSN、CC-Link IE フィールドネットワークBasic、MODBUS/TCP、EtherNet/IP、BACnet/IP、CC-Link IE TSN安全通信、CIP Safety）
プロトコルグループB（CC-Link IE TSN、CC-Link IE フィールドネットワークBasic、MODBUS/TCP、PROFINET、CC-Link IE TSN安全通信、PROFIsafe）
プロトコルグループC（EtherCAT、FSoE） - *6 制御ロジックはソースロジック固定です。

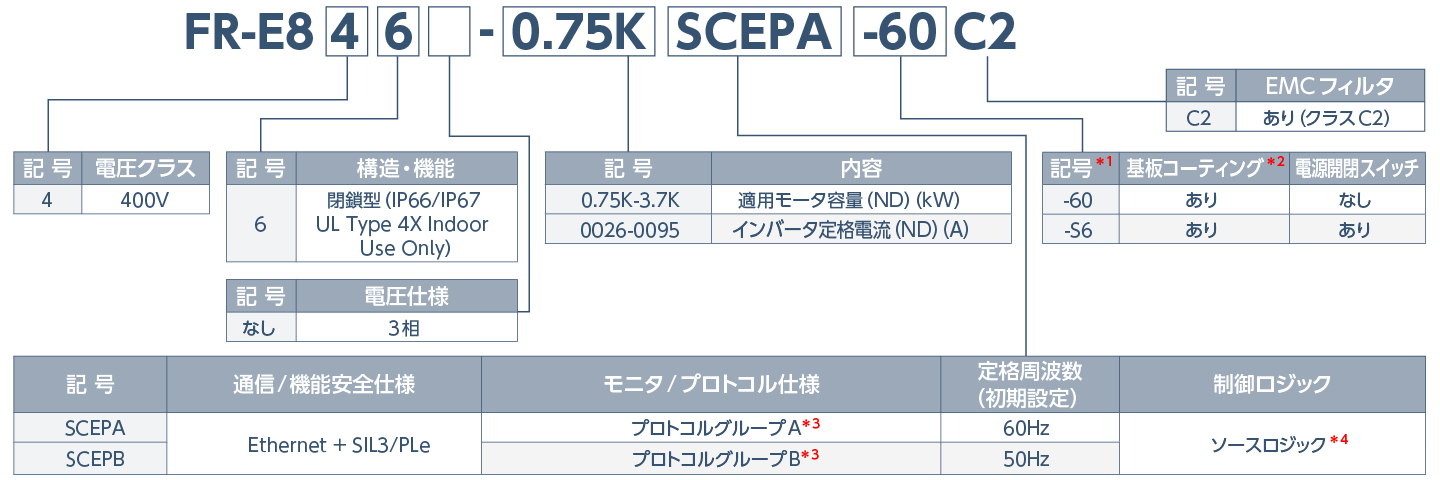

安全通信（IP66/IP67）仕様品
- *1 コーティング仕様品（-60/-S6）のみラインアップ
- *2 IEC60721-3-3:1994 3C2/3S2適合
- *3 グループにより選択できるプロトコルが異なります。
プロトコルグループA（CC-Link IE TSN、CC-Link IE フィールドネットワークBasic、MODBUS/TCP、EtherNet/IP、BACnet/IP、CC-Link IE TSN安全通信、CIP Safety）
プロトコルグループB（CC-Link IE TSN、CC-Link IE フィールドネットワークBasic、MODBUS/TCP、PROFINET、CC-Link IE TSN安全通信、PROFIsafe） - *4 制御ロジックはソースロジック固定です。
容量表
| 形名 | 適用モータ容量（ND定格）[kW] | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | ||
| 3相200V | FR-E820-[]K（E/SCE） | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 3相400V | FR-E840-[]K（E/SCE） | ― | ― | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| FR-E846-[]K（SCE） | ― | ― | ― | ● | ● | ● | ● | ― | ― | ― | ― | ― | ― | |
| 3相575V | FR-E860-[]K（E/SCE） | ― | ― | ― | ● | ● | ● | ● | ● | ● | ― | ― | ― | ― |
| 単相200V | FR-E820S-[]K(E/SCE) | ● | ● | ● | ● | ● | ● | ― | ― | ― | ― | ― | ― | ― |
| 単相100V | FR-E810W-[]K(E/SCE) | ● | ● | ● | ● | ― | ― | ― | ― | ― | ― | ― | ― | ― |
●：発売機種 ―：該当なし
