製品特長

インバータの世界を大きく変えた800/700シリーズ

インバータ紹介

FREQROL-A800

FREQROL-A800

幅広いシーンで活躍できる優れた駆動性能、立上げからメンテナンスまでをカバーする多彩な機能、豊富なラインアップで、ワンランク上の価値を生み出す新世代インバータ。

FREQROL-A800 Plus

FREQROL-A800 Plus

専門分野に特化したインバータFREQROL-A800 Plusシリーズ。
高機能・高性能インバータFR-A800に各専門分野に最適な機能をPlusしました。

FREQROL-A700

FREQROL-A700

リアルセンサレスベクトル制御、PLG付ベクトル制御など、高性能を追求した駆動性能により搬送・化学機械などの可変速用途から巻取機・印刷機械などのライン制御用途まで幅広くお使いいただけます。

FREQROL-F800

FREQROL-F800

更なる省エネ化、低速・高トルクでの運転など駆動性能の向上はもちろん、使用するファン・ポンプの負荷に合わせて2種類(LD(軽負荷)、SLD(超軽負荷))の定格が選択できる多重定格化、DC24V制御電源への標準対応など、省エネを検討している全てのお客様のニーズにお応えします。

FREQROL-F700P

FREQROL-F700P

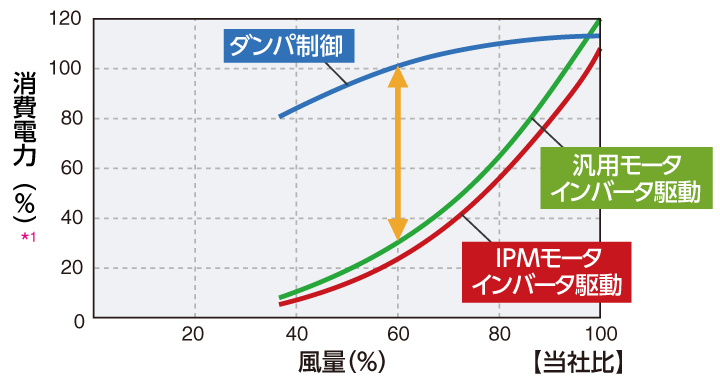

ファン・ポンプ用インバータ F700Pは、汎用モータ(三相誘導モータ)だけでなくIPMモータも制御できるため、さらなる省エネニーズにお応えします。

FREQROL-F700PJ

FREQROL-F700PJ

小型の空調用インバータ。
汎用モータとIPMモータのどちらの運転も可能で、設定1つで汎用モータからIPMモータへ切換えができます。

FREQROL-E700

FREQROL-E700

性能を追求し、小形トップレベルの駆動性能を実現、ねばり強い運転が可能です。
アドバンスト磁束ベクトル制御を搭載し、高精度の一般産業機械用途の始動が可能です。

FREQROL-D700

FREQROL-D700

信頼性・保全性の向上を実現。スプリングクランプ端子により高い信頼性と簡単配線を実現します。
インバータが安全機能(セーフティストップ機能)を塔載し、低コストで安全基準に適合できます。

メイン機種紹介

FREQROL-A800シリーズ

FREQROL-A800シリーズ

高機能・高性能インバータ

  • リアルセンサレスベクトル制御、ベクトル制御のさらなる高応答化と運転周波数の高速化を実現。
  • 先進のオートチューニング機能で、様々な誘導モータ、センサレスでPMモータにも対応。
  • 標準で欧州安全規格STO(PLd、SIL2)に対応、オプション追加でさらに上位の安全規格にも対応。

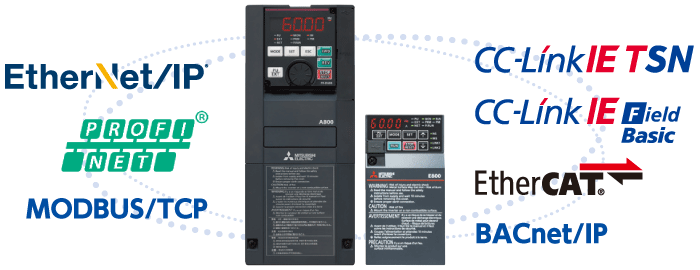

  • CC-Link/CC-Link IEフィールド(オプション)により、コントローラからネットワークを経由して、インバータの制御・監視が可能。
インバータ容量 200Vクラス:0.4kW~90kW、400Vクラス:0.4kW~500kW
制御方式 高キャリア周波数PWM制御(V/F、アドバンスト磁束ベクトル、リアルセンサレスベクトル、PMセンサレスベクトル制御を選択可能)、ベクトル制御(オプション使用時)
出力周波数範囲 0.2~590Hz(アドバンス磁束ベクトル制御、リアルセンサレスベクトル制御、ベクトル制御、PMセンサレスベクトル制御は上限が400Hz)
回生制動トルク
(最大許容使用率)
200Vクラス:0.4K~1.5K(150%3%ED) 2.2K/3.7K(100%3%ED) 5.5K/7.5K(100%2%ED)11K~55K(20%連続) 75K以上(10%連続) 400Vクラス:0.4K~7.5K(100%2%ED)11K~55K(20%連続) 75K以上(10%連続)
始動トルク 200% 0.3Hz(3.7K以下)、150% 0.3Hz(5.5K以上)(リアルセンサレスベクトル、ベクトル制御時)

FREQROL-A800 Plusシリーズ

FREQROL-A800 Plusシリーズ

専門分野専用インバータ

  • 専門分野に特化したインバータ、高機能・高性能インバータFR-A800に各専門分野に最適な機能をPlus。
  • 専用のラダープログラムにより、システムの簡単構築をサポート。
  • リアルセンサレスベクトル制御、ベクトル制御のさらなる高応答化と運転周波数の高速化を実現。
  • 先進のオートチューニング機能で、様々な誘導モータ、センサレスでPMモータにも対応。
インバータ容量 200Vクラス:0.4kW~90kW、400Vクラス:0.4kW~500kW
制御方式 高キャリア周波数PWM制御(V/F、アドバンスト磁束ベクトル、リアルセンサレスベクトル、PMセンサレスベクトル制御を選択可能)、ベクトル制御(オプション使用時)
出力周波数範囲 0.2~590Hz(アドバンス磁束ベクトル制御、リアルセンサレスベクトル制御、ベクトル制御、PMセンサレスベクトル制御は上限が400Hz)
回生制動トルク 200Vクラス:0.4K~1.5K(150%3%ED) 2.2K/3.7K(100%3%ED) 5.5K/7.5K(100%2%ED)11K~55K(20%連続) 75K以上(10%連続) 400Vクラス:0.4K~7.5K(100%2%ED)11K~55K(20%連続) 75K以上(10%連続)
始動トルク 200% 0.3Hz(3.7K以下)、150% 0.3Hz(5.5K以上)(リアルセンサレスベクトル、ベクトル制御時)

FREQROL-F800シリーズ

FREQROL-F800シリーズ

ファン・ポンプ用 省エネインバータ。

  • アドバンスト最適励磁制御を搭載し、始動時のトルクと定常運転時の省エネ運転を両立。
  • 高性能省エネモータとプレミアム高効率IPMモータのモータ定数を内蔵し、省エネ運転が容易。
  • ファン・ポンプに最適な機能としてPID制御をさらに充実させ、機械装置の適用範囲を拡大。
  • CC-Link/CC-Link IEフィールド(オプション)により、コントローラからネットワークを経由して、インバータの制御・監視が可能。
インバータ容量 200Vクラス:0.75kW~110kW、400Vクラス:0.75kW~560kW
制御方式 高キャリア周波数PWM制御(V/F、アドバンスト磁束ベクトルを選択可能)、PMモータ制御
出力周波数範囲 0.2~590Hz(アドバンスト磁束ベクトル制御、PMモータ制御は上限が400Hz)
始動トルク 120% 0.5Hz(アドバンスト磁束ベクトル制御)、50%(PMモータ制御)

FREQROL-F700PJシリーズ

FREQROL-F700PJシリーズ

小形ファン・ポンプ用インバータ

  • 汎用モータとIPMモータの両方が運転でき、設定1つで汎用モータからIPMモータへ切換え可能
  • フィルタパック付きモデルもラインアップし、従来必要であった各オプションの配線を省略可能
  • フィルタパックを接続することで、国土交通省監修の公共建築工事標準仕様書(平成25年版)に対応可能
  • ファン・ポンプに最適な機能(PID制御、最適励磁制御、回生回避、瞬停再始動)を搭載
インバータ容量 200Vクラス/400Vクラス:0.4kW~15kW
制御方式 V/F、最適励磁、汎用磁束ベクトル、IPMモータ制御
出力周波数範囲 汎用モータ制御:0.2~400Hz
IPMモータ制御:0~135Hz
回生制動トルク 汎用モータ制御:15%
IPMモータ制御:5%(1.5K以下は10%)
始動トルク 汎用モータ制御(汎用磁束ベクトル制御、すべり補正設定時):120%(1Hz時)
IPMモータ制御:50%

FREQROL-E700シリーズ

FREQROL-E700シリーズ

簡単・パワフル小形インバータ

  • アドバンスト磁束ベクトル制御によって、高精度の一般産業機械用途の始動が可能です。
  • USBを装備し、パソコンからFR Configuratorで簡単に設定できます。
  • 安全機能(セーフティストップ機能)を塔載機種も準備、低コストで安全基準に適合できます。
  • 標準でRS-485通信、オプション追加でCC-Link通信に対応、FLリモート通信対応品もラインアップ。
インバータ容量 3相200V:0.1kW~15kW、3相400V:0.4kW~15kW
単相200V:0.1kW~2.2kW、単相100V:0.1kW~0.75kW
制御方式 Soft-PWM制御/高キャリア周波数PWM制御(V/F制御、汎用磁束ベクトル制御、アドバンスト磁束ベクトル制御、最適励磁制御を選択可能)
出力周波数範囲 0.2~400Hz
回生制動トルク 0.1K/0.2K…150%、0.4K/0.75K…100%、1.5K…50%、2.2K以上…20%
始動トルク 200%0.5Hz(3.7K以下)150%0.5Hz(5.5K以上)
アドバンスト磁束ベクトル制御設定時
通信仕様 RS-485標準対応(三菱インバータプロトコル、MODBUS®RTU)、CC-Link、PROFIBUS-DP、DeviceNet™、LONWORKS®、オプション有り、FLリモート通信対応品、CC-Link通信対応品あり

FREQROL-D700シリーズ

FREQROL-D700シリーズ

簡単小形インバータ

  • 汎用磁束ベクトル制御とオートチューニング機能を搭載し高始動トルクが必要な用途にも安心です。
  • パソコンからFR Configuratorで簡単に設定できます。
  • スプリングクランプ端子により高い信頼性と簡単配線を実現。
  • 安全機能(セーフティストップ機能)を塔載機種も準備、低コストで安全基準に適合できます。
インバータ容量 3相200V:0.1kW~15kW、3相400V:0.4kW~15kW
単相200V:0.1kW~2.2kW、単相100V:0.1kW~0.75kW
制御方式 Soft-PWM制御/高キャリア周波数PWM制御(V/F制御、汎用磁束ベクトル制御、最適励磁制御を選択可能)
出力周波数範囲 0.2~400Hz
回生制動トルク 0.1K/0.2K…150%、0.4K/0.75K…100%、1.5K…50%、2.2K以上…20%
始動トルク 150%1Hz、200%3Hz(3.7K以下)汎用磁束ベクトル制御すべり補正設定時
通信仕様 RS485標準対応(三菱インバータプロトコル、MODBUS®RTU)
