光学式アブソリュートリニアエンコーダ
ABA-50M

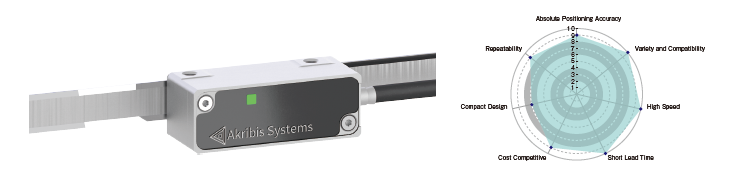

特長
- ●最大測定長27mまでのアブソリュートリニアエンコーダ
- ●小さく軽量なリードヘッド (リードヘッド重量：接続ケーブルを除き18g)
- ●高い移動速度と高分解能 (10 m/s, 50 nm)
- ●オートメーション機器に適した経済的なソリューション
- ●取付を容易にするための広い許容取付公差
- ●MELSERVO-J4/MELSERVO-J5シリーズに適合する三菱電機高速シリアル通信をサポート
仕様
| 一般仕様 | ABA-50M | |
|---|---|---|
| 寸法 (L × W × H) | 36 mm × 13.5 mm × 14.8 mm | |
| 重量 | リードヘッド | 18 g |
| 接続ケーブル | 20 g/m | |
| 電源 (3.6 to 14 V DC) | 110 mA (Typical) | |
| 出力プロトコル | 三菱電機高速シリアル通信 (2線式) | |
| 接続コネクタ | D-sub 15 pin オス | |
| スケール精度 | +/- 5um/m (robax glass, 最大長1.5 m) +/- 15um/m (steel tape, 標準長6 m, 最大長27 m) |
|
| 分解能 | 50 nm | |
| 最大移動速度 | 10 m/s | |
| 最大加速度 （動作時） | 500 m/s2 | |
| 環境 | |
|---|---|
| 動作温度 | -10 °C ～ + 70 °C |
| 動作湿度 | 10 % to 80 % (結露無きこと) |
| 密閉レベル | IP40 |
| 保管温度 | -20 °C to + 70 °C |
| 保管湿度 | 10 % ～ 80 % (結露無きこと) |

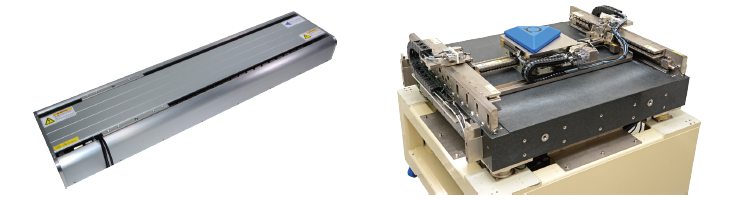

用途例
リニアモータ単軸/多軸ステージにて、高速かつ高精度な位置決め制御を行うことができます。
電気自動車、再生エネルギー、半導体およびFPD製造装置、3Dプリンタ等の産業分野に幅広く使用されています。
アクリビス システムズ製ステージ搭載事例

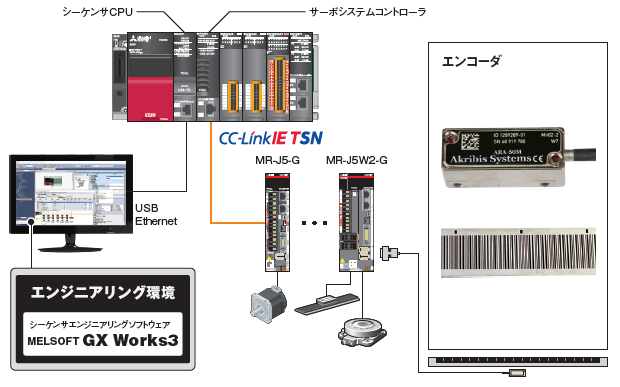

システム構成
三菱電機関連製品
| インタフェース |
 |
 |
 |
パルス列 アナログ電圧 |
|---|---|---|---|---|
| コントローラ |
|
|
|
|
|
|
|
||
| サーボアンプ |
|
|
|
|
