特長
耐環境性に優れた磁気式センサとシーケンサにビルトイン可能な変換器
LICシリーズは、磁気誘導方式の検出部（センサ）と変換部（出力）から構成され、検出部は電磁コイルのみで構成されているシンプルな構造。加えて独自の検出方式によりアブソリュート検出を実現しています。また、優れた繰り返し性と高精度・高分解能を有し、シンプルな構造は、振動や衝撃に強く・油・塵埃・温度などへの耐環境性にも優れています。変換部は検出部とは分離して設置できるため、環境による影響の少ない遠隔スペースに設置することも可能です。ヘッド部とロッド部のシンプルな構造により、メンテナンス性にも優れ、産業機械に求められる厳しい環境下でも使用が可能です。製鉄所の圧延工程や油圧機器などで多くの使用実績があります。
<検出器>
仕様
センサ仕様
| 型式 | LIC0308H2-RL | LIC0616W-RL | LIC1632W-RL |
|---|---|---|---|
| 直線性 （ST:ストローク） |
0.002×ST（mm） | 0.001×ST（mm） | 0.001×ST（mm） |
| 繰返し性 （アブソリュートピッチ内） |
±1μm | ±2μm | ±3μm |
| 最高分解能 | 0.125μm | 0.25μm | 0.5μm |
| 耐衝撃性 | 50G | 3G（30～150Hz） | |
| 耐振動 | 5G（30～150Hz） | ||
| 保護構造 | IP50 | IP67 | |
| 最大検出ストローク | 327.5mm | 1000mm | |
| 使用温度範囲 | -10～80℃ | ||
| 使用湿度範囲 | 15～85%RH（結露なきこと） | ||
| 保存温度範囲 | -20～80℃ | ||
| 保存湿度範囲 | 15～85%RH（結露なきこと） | ||
| 質量（ヘッド＋ロッド） ケーブルは除く |
2.5g＋0.05g/mm | 36g＋0.22g/mm | 160g＋12.9g/mm |
- 直線性、繰返し性はムラテックメカトロニクス株式会社製検査装置を使用したときの値です。
- 直線性は中精度補正値後の値です。異なる高精度仕様については別途お問合せください。
- 最高分解能は、変換器と検出器の組合せで決まります。
- ロッドとヘッドの非接触を保つため、水平方向でロッド長[LIC0308H2]150mm・[LIC0616W]250mm・[LIC1632W]545mm以上にてご使用いただく際は、両持ち支持としてください。

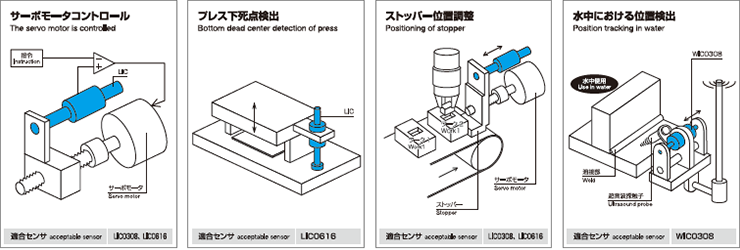

用途例

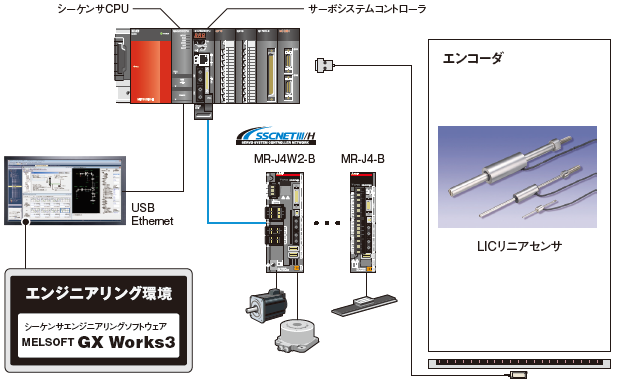

システム構成
