MELSERVO-J4シリーズ対応 ダイレクトドライブモータ

トルク特性

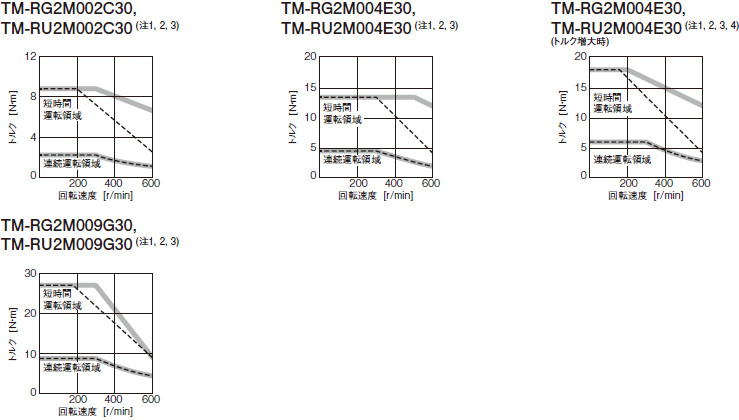

TM-RG2M/TM-RU2Mシリーズ

トルク特性

注)
  • 三相AC200V: 三相AC200 Vおよび単相AC230 Vの場合です。
  • AC100: 単相AC200 Vおよび単相AC100 Vの場合です。
  • 電源電圧降下時はトルクが低下します。
  • 組み合わせるサーボアンプを変更して、定格トルクと最大トルクを増大させた場合です。
    組合せについては、こちらを参照してください。

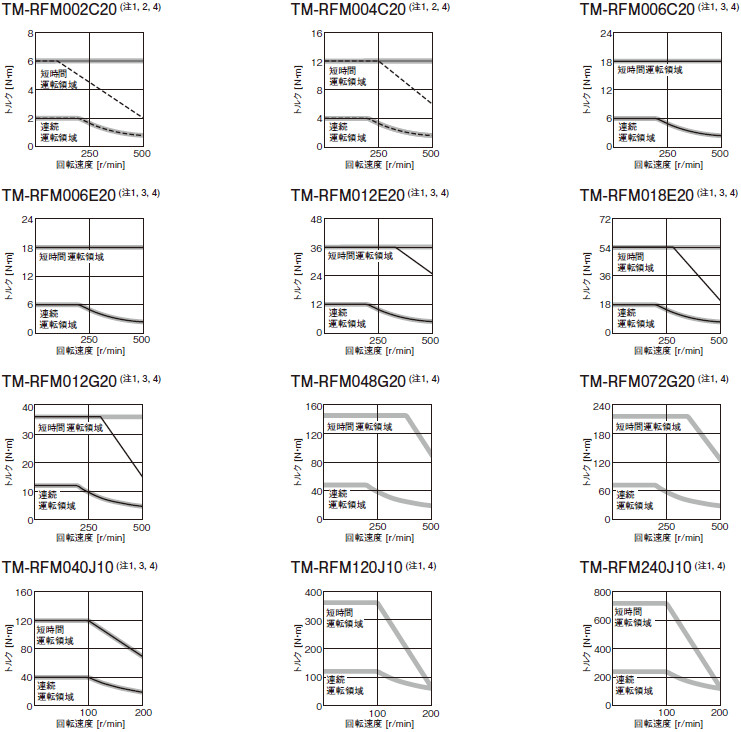

TM-RFMシリーズ

TM-RFMシリーズトルク特性

注)
  • 三相AC200Vおよび単相AC230V: 三相AC200 Vおよび単相AC230 Vの場合です。
    ただし、単相AC230 Vには下記のダイレクトドライブモータが対応します。
    TM-RFM002C20, TM-RFM004C20, TM-RFM006C20, TM-RFM006E20, TM-RFM012E20, TM-RFM018E20, TM-RFM012G20, TM-RFM040J10
  • 単相AC200Vおよび単相AC100V: 単相AC200 Vおよび単相AC100 Vの場合です。
  • 単相AC200V: 単相AC200 Vの場合です。
  • 電源電圧降下時はトルクが低下します。
