MM-CFモータ

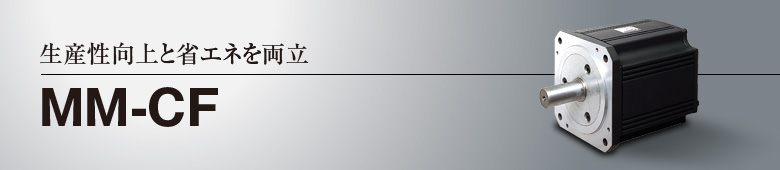

生産性向上と省エネを両立 MM-CF

エンコーダがないのに高精度

安定した速度制御でムラなく均一な製品の製造を実現

  • 負荷変動に強い安定した速度で運転できます。
    速度変動率 ±0.05%*1
    速度制御範囲 1:1000(FR-A800)*2、1:20(FR-E700EX)
    速度応答 50Hz*3

*1: 0~100%負荷変動時

*2: 低速域(約100r/min以下)では、モータの磁石吸引/反発力でのトルクリップルによる速度むらが発生します。
*3: 0.5kWモータ単体、定格速度運転時
*4: FR-A800との組合せで高周波重畳制御時
*5: Pr.22 ストール防止動作レベルを200%に設定した時
*6: 低速域(7.5r/min)以下は、連続運転トルク80%となります。

エンコーダレスで位置決めが可能

  • R-A800との組合せで、接点信号やCC-Link通信(オプション)による位置決め機能(ポイントテーブル方式)を内蔵しています。*7

位置決め精度1.5K以下±1.8°、2K以上±3.6°*8
モータ内部指令分解能 4096pulses/rev

*7: 絶対位置検出システムには対応していません。
*8: 無負荷時、配線長5m以下の場合

エンコーダがないからコンパクト

  • エンコーダを持たない小形・軽量なモータのため、機械の小形化・省配線にも貢献します。
  • エンコーダケーブル結線作業の工数削減ができます。

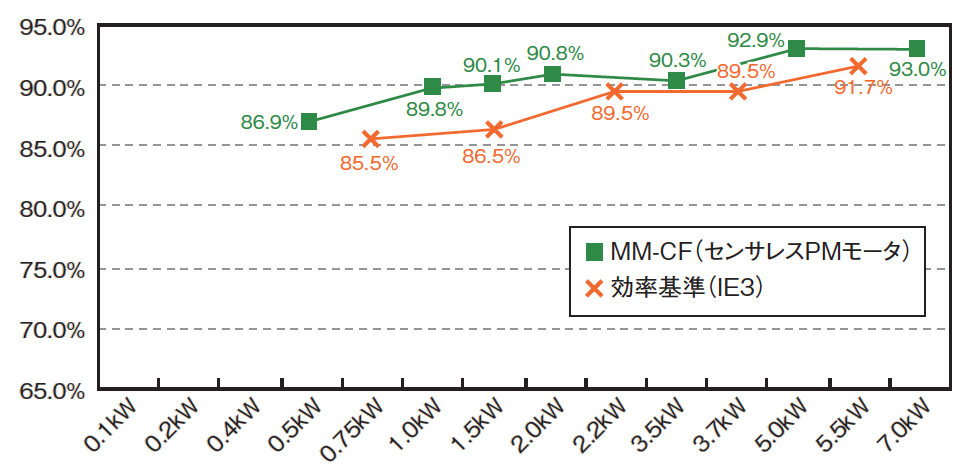

高効率モータで省エネルギーに貢献

  • センサレスPMモータは、回転子に強力な永久磁石(高性能磁石)を組込んだ高性能省エネルギーモータです。機械装置の省エネルギーを実現できます。

・モータ単体での効率値です。また定格トルク、定格回転速度および常温における代表値であり、保証値ではありません。
(センサレスPMモータは三相モータの高効率法規制の対象外です。)
・誘導モータは220V60Hzの値

高い信頼性

  • 電子部品がモータに付いていないため、高い信頼性を実現します。
  • 水やほこりに強く、環境の悪い場所でも安心して使用できるモータです。(MM-CFは防水タイプのみIP65)

低騒音

  • 全閉自冷形のため外扇ファンなし(当社3相誘導モータ1.5kW比較)
    外扇ファンがないため、風切音を大幅に低減し、低キャリア運転時でも11dBの静音化を実現しました。クリーンルームでの使用も可能です。
