表示器 GOT GOT2000シリーズ
仕様
一般仕様
GT25モデルと同等です。詳細はGT25本体概要説明書 または三菱電機グラフィックオペレーションターミナルGOT2000シリーズカタログ をご参照ください。
電源仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | DC24V(+10%、-15%) | |
| 消費電力 | 最大負荷時 | 8.4W以下 |
| 本体単体 | 4.3W | |
| 本体単体 バックライト消灯時 | 2.6W | |
| 突入電流 | 42A以下(2ms、周囲温度25℃、最大負荷時) | |
| 許容瞬停時間 | 10ms以内 | |
| ノイズ耐量 | ノイズ電圧1000Vp-p、ノイズ幅1µs、 ノイズ周波数30～100Hz のノイズシミュレータによる |
|
| 耐電圧 | 電源端子一括⇔アース間 AC500V 1分間 | |
| 絶縁抵抗 | 電源端子一括⇔アース間 DC500V 絶縁抵抗計にて10MΩ以上 | |
性能仕様
| 項目 | 仕様 | |
|---|---|---|
| 表示部*1*2 | 表示デバイス | TFTカラー液晶 |
| 画面サイズ | 5.7型 | |
| 解像度 | VGA：640×480ドット | |
| 表示サイズ | 115.2(W)×86.4(H) mm | |
| 表示文字数 | 16ドット標準フォント時： 40字×30行(全角) 12ドット標準フォント時： 53字×40行(全角) |
|
| 表示色 | 65536色 | |
| 輝度調整 | 32段階 | |
| バックライト | LED(交換不可) | |
| バックライト寿命*4 | 約60000時間(周囲温度25℃で表示輝度が50%となる時間) | |
| タッチパネル*3*10 | 方式 | アナログ抵抗膜式 |
| キーサイズ | 最小2×2ドット*8(1キーあたり) | |
| 同時押し | 同時押し不可*5(1点のみタッチ可能) | |
| 寿命 | 100万回以上(操作力0.98N以下) | |
| パネル色 | 黒 | |
| ユーザメモリ | ユーザメモリ容量 | 格納用メモリ(ROM)*11：32MB 動作用メモリ(RAM)：80MB |
| 寿命(書込み回数) | 10万回 | |
| 内部時計精度 | ±90秒/月(周囲温度25℃) | |
| バッテリ | GT11-50BAT形リチウムバッテリ | |
| バックアップ対象 | SRAMデータ、時計データ、システム状態ログデータ | |
| 寿命 | 約5年(周囲温度25℃) | |
| 内蔵インタフェース | RS-232 | 1ch 伝送速度： 115200/57600/38400/19200/9600/4800bps コネクタ形状：Dサブ9ピン(オス) |
| RS-422/485 | 1ch 伝送速度： 115200/57600/38400/19200/9600/4800bps コネクタ形状：Dサブ9ピン(メス) |
|
| Ethernet | 1ch データ転送方式：100BASE-TX/10BASE-T コネクタ形状：RJ45(モジュラージャック) AUTO MDI/MDI-X |
|
| USB(ホスト) |
1ch(背面) USB規格:USB2.0(High-Speed 480Mbps) コネクタ形状:USB-A |
|
| USB(デバイス) |
1ch(前面) USB規格:USB2.0(High-Speed 480Mbps) コネクタ形状:USB Mini-B |
|
| SDメモリカード*11 | 1ch SDHC対応(最大32GB) | |
| 拡張インタフェース | ― | |
| 側面インタフェース | ― | |
| ブザー出力 | 単音色(音程、音長の調整可) | |
| POWER LED | 発光色：2色(青色、橙色) | |
| 保護構造*6 | 前面部：IP67F*7*9 盤内部：IP2X | |
| 安全規格/電波法(2023年2月時点) | CE、UKCA、UL、cUL、KC | |
| 外形寸法 | 164(W)×139(H)×53.5(D) mm | |
| パネルカット寸法 | 153(W)×121(H) mm | |
| 質量(取り付け金具を除く) | 0.6kg | |
| 対応ソフトウェアパッケージ | GT Works3 Version1.180N以降*12 | |
- *1液晶パネルは、特性として輝点(常時点灯している点)と黒点(点灯しない点)が発生する場合があります。液晶パネルには大変多くの表示素子があるため、輝点・黒点の発生を100%は発生しないようにすることはできません。また、液晶パネルの個体差により、色調の違いや明るさのムラ、ちらつきが生じることがあります。これらは製品の不良または故障でなく特性ですので、あらかじめご了承ください。
- *2振動や衝撃、または表示色によっては、ちらつきが発生することがあります。
- *3スタイラスペンを使用する場合の寿命は10万回です。下記の仕様を満たすものを使用してください。
・材質：ポリアセタール樹脂 ・先端半径：0.8mm以上 - *4GOTのスクリーンセーブ/バックライトOFF 機能を使用することにより、表示部の焼き付き防止やバックライトの寿命を延ばすことができます。
- *5タッチパネルを同時に2点以上押した場合、意図しない箇所のスイッチが動作することがあります。タッチパネルを同時に2点以上押さないでください。
- *6お客様のあらゆる環境を保証するものではありません。また、油や薬品に長時間影響を受ける環境、オイルミストが充満する環境では使用できない場合があります。
- *7USB耐環境カバーのUSBマークをしっかり押し込みロックすることによりIP67Fに対応します。
(USB耐環境カバーが開いた状態ではIP2Xとなります) - *8配置可能な最小サイズです。安全にお使いいただくために、下記の設定を推奨します。
・キーサイズ：16×16ドット以上 ・キーの配置間隔：16ドット以上 - *9「IP67F」の末尾の「F」は、耐油性を表す記号です。日本産業規格JIS C 0920の附属書に記載されております。
- *10タッチパネル端部(表示部の外周付近)に対する繰り返し操作は、故障の原因となる可能性がありますのでご注意ください。
- *11格納用メモリ(ROM)およびSDメモリカードへのデータ書き込み中に、GOTの電源をOFFするとデータが破損し、動作しなくなる可能性がありますのでご注意ください。
- *12新機能を使用するには、最新版のGT Works3が必要です。

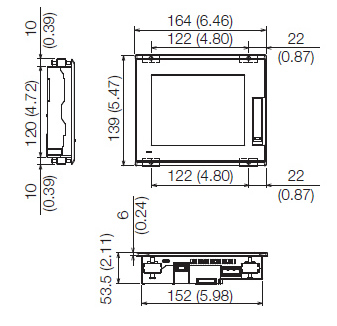

外形寸法
パネルカット寸法
[単位：mm(inch)]
| 画面サイズ | 形名 | A | B | 備考 |
|---|---|---|---|---|
| 5.7型 | GT2505 | 153(6.02) | 121(4.76) | GT1655、GT155□ GT145□、GT115□ GT105□、F940GOT と同寸法です。 |
対応パネル厚 1.6(0.06)～4(0.16)mm(inch)
