表示器 GOT GOT2000シリーズ
仕様
一般仕様
| 項目 | 仕様 | |||||
|---|---|---|---|---|---|---|
| 使用周囲温度 | 0～40℃ | |||||
| 保存周囲温度 | -20～60℃ | |||||
| 使用周囲湿度 | 10～90％RH、結露なきこと | |||||
| 保存周囲湿度 | 10～90％RH、結露なきこと | |||||
| 耐振動 | JIS B 3502、IEC 61131-2に適合*4 | 周波数 | 加速度 | 片振幅 | 掃引回数 | |
| 断続的な振動 がある場合 |
5～8.4Hz | - | 3.5mm | X,Y,Z 各方向10回 |
||
| 8.4～150Hz | 9.8m/s² | - | ||||
| 連続的な振動 がある場合 |
5～8.4Hz | - | 1.75mm | - | ||
| 8.4～150Hz | 4.9m/s² | - | ||||
| 耐衝撃 | JIS B 3502、IEC 61131-2に適合 147m/s² (15G) X,Y,Z方向各3回*4 | |||||
| 使用雰囲気 | 油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、 直射日光があたらないこと(保存時も同様) |
|||||
| 使用標高*1 | 2000m以下 | |||||
| オーバボルテージカテゴリ*2 | Ⅱ以下 | |||||
| 汚染度*3 | 2以下 | |||||
| 冷却方式 | 自冷 | |||||
| 接地 | D種接地(第3種接地)、接地不可の時は盤に接続のこと | |||||
- *1標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。
- *2その機器が公衆配電網から構内の機械装置に至るまでのどこの配電部に接続されていることを想定しているかを示します。カテゴリⅡは、固定設備からの給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
- *3その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2とは、非導電性の汚染しか発生せず、条件によっては凝結による一時的な導電が起こりうる環境です。
- *4JIS B 3502:2021及びIEC 61131-2 ED.3にて、1Gの定義が9.8m/s²から10m/s²に変更となりました。当社試験は、変更前の1G=9.8m/s²にて実施しております。
- *国内外の規格、法律(CE、UKCA、UL/cUL、KC)への対応状況については、規格適合品コーナーでご確認ください。
- *直射日光の当たる場所や、高温、粉塵、湿気もしくは振動の多いところで使用および保管しないでください。
性能仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| GT2505HS-VTBD | GT2506HS-VTBD | ||
| 表示部*1*2 | 表示デバイス | TFTカラー液晶 | |
| 画面サイズ | 5.7型 | 6.5型 | |
| 解像度 | VGA:640×480ドット | ||
| 表示サイズ | 115.2(W)×86.4(H)mm | 132.5(W)×99.4(H)mm | |
| 表示文字数 | 16ドット標準フォント時:40字×30行(全角) 12ドット標準フォント時:53字×40行(全角) |
||
| 表示色 | 65536色 | ||
| 輝度調整 | 32段階 | ||
| バックライト | LED(交換不可) | ||
| バックライト寿命*4 | 約60000時間 (周囲温度25℃で表示輝度が50%となる時間) |
約40000時間 (周囲温度25℃で表示輝度が50%となる時間) |
|
| タッチパネル*3*10 | 方式 | アナログ抵抗膜式 | |
| キーサイズ | キーサイズ最小2×2ドット*7(1キーあたり) | ||
| 同時押し | 同時押し不可*8 (1点のみタッチ可能) | ||
| 寿命 | 100万回以上(操作力0.98N以下) | ||
| パネル色 | 黒 | ||
| ユーザメモリ | ユーザメモリ容量 | 格納用メモリ(ROM)*11:32MB 動作用メモリ(RAM):80MB |
|
| 寿命(書込み回数) | 10万回 | ||
| 内部時計精度 | ±90秒/月(周囲温度25℃) | ||
| バッテリ | GT11-50BAT形リチウムバッテリ | GT15-BAT形リチウムバッテリ | |
| バックアップ対象 | SRAMデータ、時計データ、システム状態ログデータ | ||
| 寿命 | 約5年(周囲温度25℃) | ||
| 内蔵 インタフェース |
RS-232 | RS-232、RS-422各1ch (使用時はRS-232、RS-422、Ethernetいずれか1chを選択。出荷時はEthernetに設定) 伝送速度:115200/57600/38400/ 19200/9600/4800bps コネクタ形状:丸型32ピン(オス) |
RS-232、RS-422/485各1ch (使用時はいずれか1chを選択。出荷時はRS-422/485に設定) 伝送速度:115200/57600/38400/ 19200/9600/4800bps コネクタ形状:角型42ピン(オス) |
| RS-422/485*5 | |||
| Ethernet | 1ch データ転送方式: 100BASE-TX/10BASE-T (使用時はRS-232、RS-422、Ethernetいずれか1chを選択。出荷時はEthernetに設定) コネクタ形状:丸型32ピン(オス) |
1ch データ転送方式: 100BASE-TX/10BASE-T コネクタ形状:角型42ピン(オス) |
|
| USB(ホスト) | 1ch(上面) USB規格:USB2.0(High-Speed 480Mbps) コネクタ形状:USB-A | ||
| USB(デバイス) | 1ch(上面) USB規格:USB2.0(High-Speed 480Mbps) コネクタ形状:USB Mini-B | ||
| SDメモリカード*11 | 1ch SDHC対応(最大32GB) | ||
| ブザー出力 | 単音色(音程、音長の調整可) | ||
| POWER LED | 発光色:2色(青色、橙色) | ||
| 安全規格/電波法(2023年2月現在) | CE、UKCA、UL、cUL、KC | ||
| 保護構造*6 | 前面部:IP65F*9*12(外部接続ケーブル装着時。外部接続ケーブルの中継コネクタ側は対象外) | ||
| 外形寸法 | 145(W)×185(H)×79.3(D)mm (非常停止スイッチ等の突起部を除く) |
201(W)×230(H)×97(D)mm (非常停止スイッチ等の突起部を除く) |
|
| 質量 | 0.79kg(ハンディGOT本体のみ) | 1.2kg(ハンディGOT本体のみ) | |
| 対応ソフトウェアパッケージ | GT Works3 Version1.195D以降*13 | ||
- *1液晶パネルは、特性として輝点(常時点灯している点)と黒点(点灯しない点)が発生する場合があります。液晶パネルには大変多くの表示素子があるため、輝点・黒点の発生を100%は発生しないようにすることはできません。また、液晶パネルの個体差により、色調の違いや明るさのムラ、ちらつきが生じることがあります。これらは製品の不良または故障でなく特性ですので、あらかじめご了承ください。
- *2振動や衝撃、または表示色によっては、ちらつきが発生することがあります。
- *3スタイラスペンを使用する場合の寿命は10万回です。下記の仕様を満たすものを使用してください。
・材質:ポリアセタール樹脂 ・先端半径:0.8mm以上 - *4GOTのスクリーンセーブ/バックライトOFF機能を使用することにより、表示部の焼き付き防止やバックライトの寿命を延ばすことができます。
- *5GT2505HS-VTBDはRS-422のみの対応となります。
- *6お客様のあらゆる環境を保証するものではありません。また、油や薬品に長時間影響を受ける環境、オイルミストが充満する環境では使用できない場合があります。
- *7配置可能な最小サイズです。安全にお使いいただくために、下記の設定を推奨します。
・キーサイズ:16×16ドット以上 ・キーの配置間隔:16ドット以上 - *8タッチパネルを同時に2点以上押した場合、意図しない箇所のスイッチが動作することがあります。タッチパネルを同時に2点以上押さないでください。
- *9「IP65F」の末尾の「F」は、耐油性を表す記号です。日本産業規格JIS C 0920の附属書に記載されております。
- *10タッチパネル端部(表示部の外周付近)に対する繰り返し操作は、故障の原因となる可能性がありますのでご注意ください。
- *11格納用メモリ(ROM)およびSDメモリカードへのデータ書き込み中に、GOTの電源をOFFするとデータが破損し、動作しなくなる可能性がありますのでご注意ください。
- *12インタフェース耐環境カバー、背面耐環境カバーを外した場合は対象外となります。
- *13新機能を使用するには、最新版のGT Works3が必要です。
スイッチ仕様
| 項目 | 仕様 | |
|---|---|---|
| GT2505HS-VTBD | GT2506HS-VTBD | |
| 操作スイッチ | 6個(6接点/コモン)、a接点 最大定格10mA/DC24V、寿命100万回 | |
| グリップスイッチ | 1個(単独配線)(IDEC製HE3B-M2PB)、OFF⇔ON→OFFの3ポジション方式イネーブルスイッチ(デッドマンスイッチ)*1、2a接点 最大定格1A/DC24V(抵抗負荷) 最大定格0.3A/DC24V(誘導負荷)、寿命10万回 | |
| 非常停止スイッチ | 1個(単独配線)(IDEC製XA1E-BV303R)、3b接点 最大定格1A/DC24V(抵抗負荷) 最大定格0.3A/DC24V(誘導負荷)、寿命10万回 | |
| キー付きセレクタスイッチ | 1個(単独配線)(IDEC製AS6M-2KT1PB)、2ノッチタイプ(各位置手動停止、キーの抜き差しは左のみ可能、右は不抜け、キー2個付属)、1c接点 最大定格1A/DC24V(抵抗負荷) 最大定格0.3A/DC24V(誘導負荷)、寿命10万回 | |
| 操作スイッチ用表示LED | - | 6個 緑色(表示器部より点灯制御) |
| グリップスイッチ用表示LED | 1個 緑色(表示器部より点灯制御) | |
- *1グリップスイッチの動作に関する詳細は、GOT2000シリーズ本体取扱説明書(ハードウェア編)を参照してください。
電源仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| GT2505HS-VTBD | GT2506HS-VTBD | ||
| 電源電圧 | DC24V(+10％、-15％) | ||
| 消費電力 | 最大負荷時 | 8.4W以下 | 11.6W以下 |
| バックライト消灯時 | 7.0W | 8.2W | |
| 突入電流 | 30A以下(2ms、周囲温度25℃、最大負荷時) | ||
| 許容瞬停時間 | 5ms以内 | ||
| ノイズ耐量 | ノイズ電圧1000Vp-p、ノイズ幅1µs ノイズ周波数30～100Hzのノイズシミュレータによる |
||
| 耐電圧 | 電源端子一括⇔アース間DC500V 1分間 | ||
| 絶縁抵抗 | 電源端子一括⇔アース間 DC500V絶縁抵抗計にて10MΩ以上 |
||
外形図
GOT本体

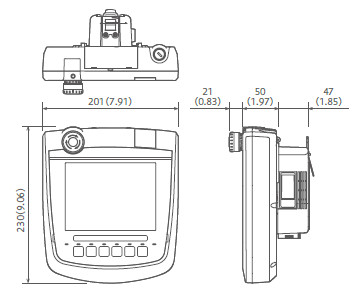

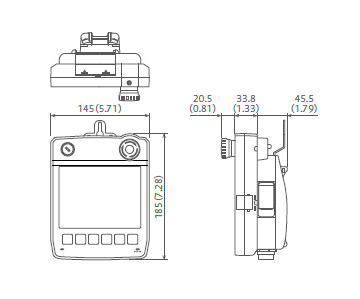

GT2505HS-VTBD
GT2506HS-VTBD
単位：mm(inch)
コネクタ変換ボックス/CC-Linkインタフェースユニット

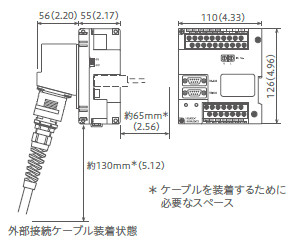

GT16H-CNB-42S
GT16H-CNB-37S
GT11H-CNB-37S

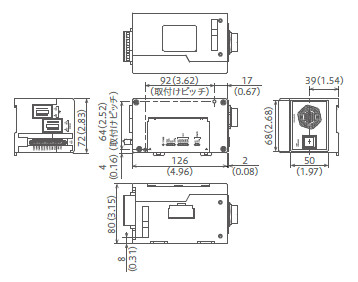

GT11HS-CCL/GT11H-CCL
単位：mm(inch)
