瞬停対策

UA-DL2形 瞬停再始動リレー

UA-DL2形瞬停再始動リレーは、短時間の電圧降下や停電により停止した負荷機器を
電源回復時に自動的に再始動するリレーです。

・接続例と瞬停時の動作
・遅延釈放形電磁開閉器、接触器との相違点

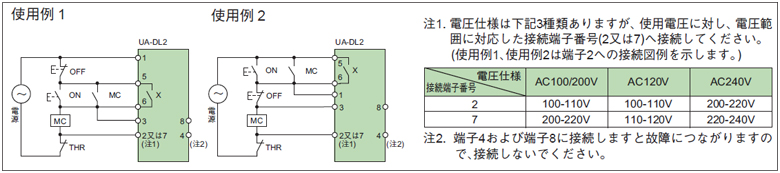

接続例と瞬停時の動作

UA-DL2形瞬停再始動リレーの動作は下記の通りです。

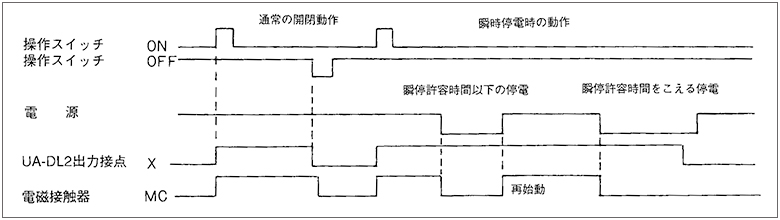

瞬停時の動作

瞬停時の動作

遅延釈放形電磁開閉器、接触器との相違点

瞬停対策として、遅延釈放形電磁開閉器・接触器(MSO-T/N□DL)または瞬停再始動リレー(UA-DL2)の 適用が可能ですが、
それぞれの機種は瞬停時の動作が異なります。 動作の相違点は下記のとなりますので、使用用途に合わせて選択下さい。

  組合せる電磁開閉器・接触器
の主接点状態
適用回路
  形名 瞬停発生時 復電時
遅延釈放形
電磁開閉器・接触器
MSO-T□DL
S-T□DL
閉路※ 閉路 瞬停時に電源から負荷を切り離すと支障のある回路
瞬停再始動リレー UA-DL2 開路 閉路※ 電源と負荷を一時的に切り離してもよい回路

※動作時間を超える瞬停が発生した場合は開路となります。
