ET-N形電子式モータ保護リレーは交流モータの始動および運転中の
過負荷・欠相・反相状態を検出する高精度の電子式モータ保護リレーです。
- 負荷特性に合わせた最適な保護が可能
- 動作表示灯による事故原因および負荷運転状況の確認
- 反相保護
負荷特性に合わせた最適な保護が可能
保護モード設定スイッチにより、保護機能・過負荷動作時間を負荷に合わせて選択できます。
| 設定 位置 |
保護機能 | 動作時間 (600%通電時) |
設定 位置 |
保護機能 | 動作時間 (600%通電時) |
設定 位置 |
保護機能 | 動作時間 (600%通電時) |
|---|---|---|---|---|---|---|---|---|
| 0 | 過負荷・欠相・反相保護 | 3秒 | 5 | 過負荷・欠相保護 | 3秒 | A | 過負荷保護 | 3秒 |
| 1 | 過負荷・欠相・反相保護 | 5秒 | 6 | 過負荷・欠相保護 | 5秒 | B | 過負荷保護 | 5秒 |
| 2 | 過負荷・欠相・反相保護 | 7秒 | 7 | 過負荷・欠相保護 | 7秒 | C | 過負荷保護 | 7秒 |
| 3 | 過負荷・欠相・反相保護 | 15秒 | 8 | 過負荷・欠相保護 | 15秒 | D | 過負荷保護 | 15秒 |
| 4 | 過負荷・欠相・反相保護 | 30秒 | 9 | 過負荷・欠相保護 | 30秒 | E | 過負荷保護 | 30秒 |
動作表示灯による事故原因および負荷運転状態の確認

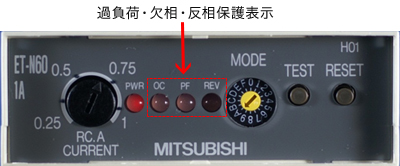

過負荷・欠相・反相表示ランプにより、事故原因が容易に確認できます。
また、過負荷ランプの点滅周期により、負荷機器の運転状態が確認できます。
反相保護
ET-Nの一次側の反相状態を検出します。(2次側の反相検出はできません。)
