電磁開閉器

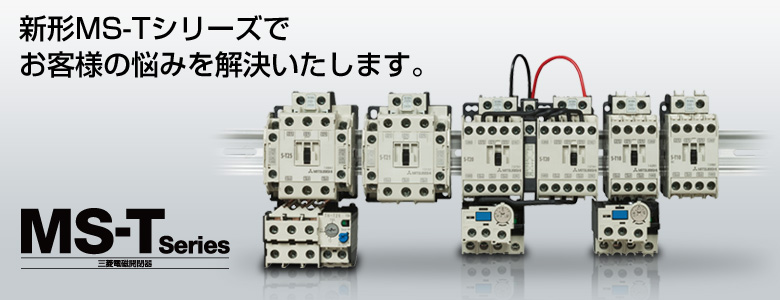

新形MS-Tシリーズでお客様のお悩みを解決いたします。

電磁開閉器特長

モータの始動・停止および焼損保護などの一般的な用途に使用できます。 モータの過負荷、拘束などにより過電流が流れ続けた時、モータが焼損する前にサーマルリレーで検出し、電磁接触器やブレーカなどで回路を遮断し、モータの焼損を保護します。

MS-Tシリーズ

MS-Tシリーズ

小型化

10Aフレーム機種で横幅寸法36mm!!

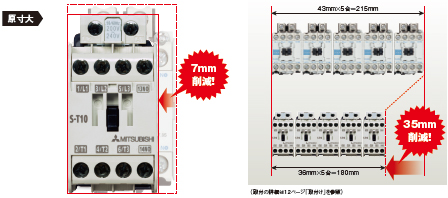

10Aフレームクラス電磁接触器では、業界最小寸法※を実現。 もちろん他の定格製品も小型化を実現し、お客様の盤の小型化に貢献します。
※汎用電磁接触器において(2016年2月現在当社調べ)

業界最小寸法

標準化

端子カバーを標準装備(対象フレーム:10A~50Aフレーム)

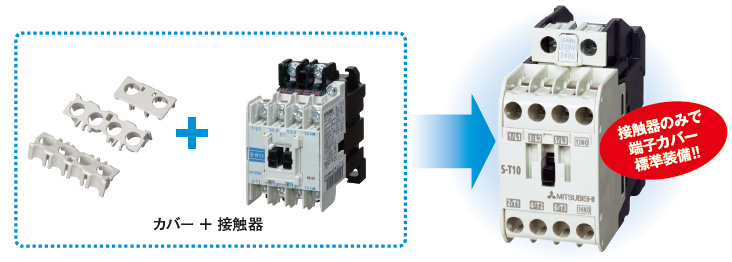

端子カバーを標準装備することにより、盤内の安全性向上はもちろん、お客様の別形名の指定、オプションを手配する手間が削減されます。
合わせて、補助接点ユニットカバーも標準装備! カバー在庫削減効果も得られます。

標準化

操作コイル定格の標準範囲拡大(対象フレーム:10A~35Aフレーム)

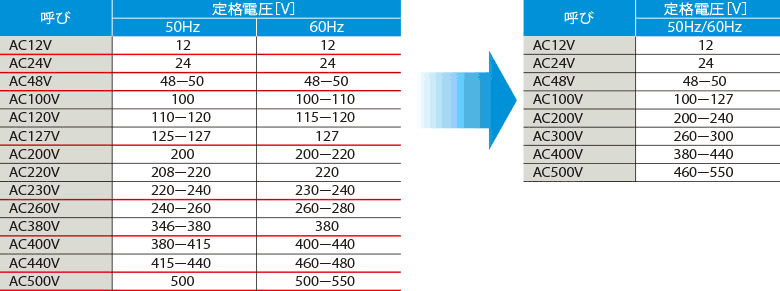

旧シリーズでは、14種類あった操作コイル定格を8種類まで半減。適用電圧範囲を拡大させました。
お客様の在庫削減はもちろんのこと、コイル製作種類集約により、短納期化を実現致します。

操作コイル定格

安全・品質

フィンガープロテクション機能を持った端子カバー(対象フレーム:10A~50Aフレーム)

フィンガープロテクション

電磁接触器はもちろん、サーマル、電磁継電器、補助接点ユニットのオプション等へも端子カバーを標準装備しましたので、DIN,VDE規格に準拠したフィンガープロテクション機能を持っており感電防止や保持・点検時の安全性が向上します。

【フィンガープロテクションについて】
DIN EN 50274/VDE 0660 Teil 514による低圧電気設備・機器に対する作業者の安全、事故防止に関する規定により、充電部への接触保護を行うべき範囲を「フィンガーセーフ(指先の接触防止)」と「バック オフ ハンドセーフ (手の甲の接触防止)」の2つに分け、基準を設けています。 MS-Tシリーズの端子カバーは、この規定による要求を満足しています。

配線性

端子カバー・配線合理化端子により配線性を向上(対象フレーム:10A~50Aフレーム)

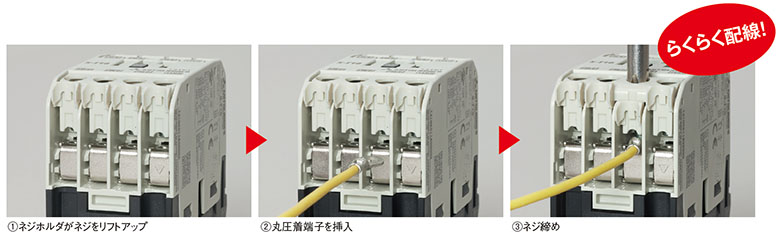

端子カバー標準化により、端子カバーがガイドとなり、配線性を向上させました。 また、オプションにて配線合理化端子品(形名:MSO-T□BC)をご用意。更なる配線性の向上にて、お客様の作業性・生産性の向上につながります。

配線性

MS-Nシリーズ (50~800Aフレーム)

フィンガープロテクション対応の充電部保護カバー (50~400Aフレーム、オプション)

充電部保護カバー

・安全性を重視し、フィンガープロテクション対応の取扱い容易な
 充電部保護カバーを用意しました。
・電磁接触器用、電磁開閉器用、可逆式電磁接触器、
 可逆式電磁開閉器用等種類が豊富です。
・脱着がワンタッチで容易に行えます。

アークスペースゼロ化の実現 (50~800Aフレーム、オプション)

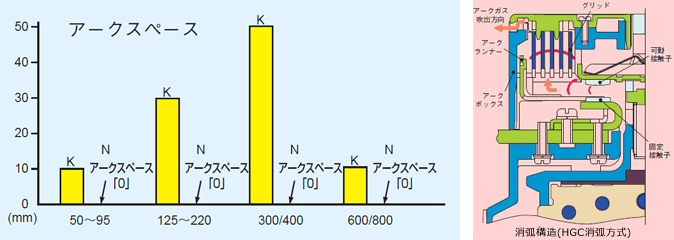

電磁開閉器各々の電流容量に合わせた最適の消弧構造が確実な電流遮断を行い、安全性と長寿命を約束します。また、HGC消弧方式(※)の採用により、アークスペースを「0」にすることを実現し、安全性と省スペース化を更に向上させました。 過電流遮断条件(定格使用電流の13倍遮断)および短絡条件においても短絡(アースタッチ)しない寸法をアークスペースとしていますので安心です。

※HGC(Hot Gas Control)消弧方式とはアーク吹き出し方向の制御と優れた遮断性能を実現するアーク高速消弧方式です。

アーク高速消弧方式

省スペース化の実現

AC操作電磁接触器の必要盤寸法(奥行)

AC操作電磁接触器の必要盤寸法(奥行)

HGC消弧方式(※)の採用により、アークスペースを「0」にすることを実現しましたので、制御盤の小形化が図れます。

盤内を明るく演出

MS-N全シリーズとして前面部をホワイトを基調としたデザインで盤内を明るく演出します。

AC操作DC励磁方式電磁石の採用(T65~T100形も採用)

●うなり音を防止
 ・直流励磁式のため、電磁石のうなり音が発生する心配がありません。
●開閉サージの出ないコイル
 ・サージ吸収機能を内蔵しているため、コイル開閉サージは発生しません。
 ・シンプルな回路で高信頼性です。
●超ワイドな共用定格コイル
 ・定格電圧範囲を広げ、コイルの種類を1/3にしました。
  定格電圧範囲内での機械的開閉耐久性は500万回です。
●電圧降下に強いコイル
 ・標準品が低電圧補償形(接点接触時の電圧が定格の65%に降下(最初の1~2サイクル)しても支障なく動作)コイルですので、電圧降下に対して強くなっています。

AC操作電磁接触器の必要盤寸法(奥行)

消費電力の少ないコイル

AC操作電磁接触器の必要盤寸法(奥行)

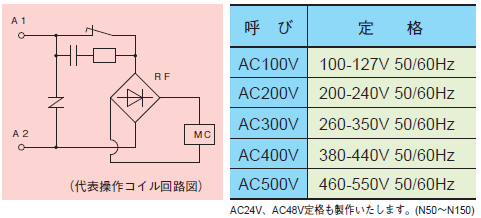

AC操作DC励磁方式コイルの採用により低消費電力を実現しました。

国際化

各国主要国際規格に対応

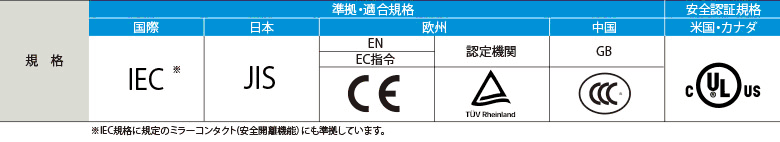

IEC、JIS、UL、CE、CCC等各国主要規格はもちろんのこと、船舶規格、各国規格も取得予定です。 お客様の海外でのビジネス拡大に貢献いたします。

国際規格

豊富なバリエーション

標準形(交流操作形) 直流操作形 可逆式 機械ラッチ式 遅延釈放形
標準形(交流操作形) 直流操作形 可逆式 機械ラッチ式 遅延釈放形
過負荷欠相保護サーマル
リレー付電磁開閉器
飽和リアクトル付サーマル
リレー付電磁開閉器
速動特性サーマル
リレー付電磁開閉器
押しボタン付電磁開閉器
過負荷欠相保護サーマルリレー付電磁開閉器 飽和リアクトル付サーマルリレー付電磁開閉器 速動特性サーマルリレー付電磁開閉器 押しボタン付電磁開閉器
