低圧開閉器マニュアルモータスタータ

省配線

マニュアルモータスタータとオプションを組合せることにより、省配線と省スペースを実現することが可能となります。

  • オプションとの組合せによる省配線
  • 電磁接触器との組合せ

オプションの組合せによる省配線

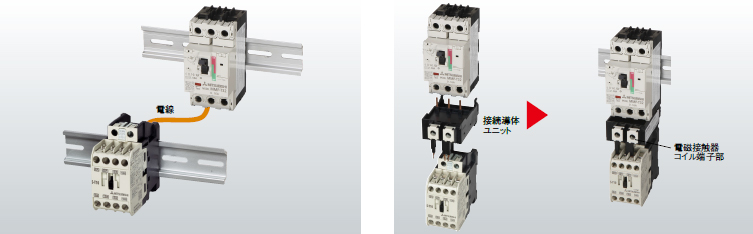

マニュアルモータスタータのオプションユニットをご使用頂くことで、各機器との合体が容易となります。また、電磁接触器コイル端子部が前面に配置されていることで、配線も容易となり、生産性向上に寄与します。

省配線

電磁接触器との組合せ

マニュアルモータスタータ 電磁接触器 接続導体ユニット 取付ベースユニット
MMP-T32 S-T10/12/20 UT-MT20 UT-BT20
S-T32 UT-MT32 UT-BT32
SD-T12/20 ※1 UT-MT20D UT-BT32D
SD-T32 ※1 UT-MT32D
SD-Q11/12 UT-MQ12 -

※1MMP-T32とSD-T12/20/32を接続導体ユニットで組合せる場合は、取付けベースユニットが必要です。
