サーマルリレー

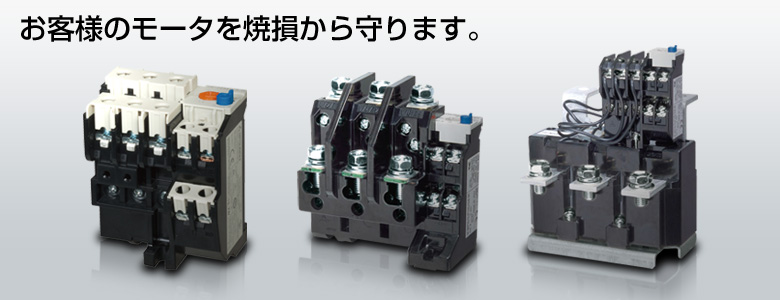

お客様のモータを焼損から守ります。

サーマルリレー特長

過負荷保護はサーマルリレーの役目

モータの過負荷、拘束などにより過電流が流れ続けた時、モータが焼損する前にサーマルリレーで検出し、電磁接触器やブレーカなどで回路を遮断し、モータの焼損を保護します。

MS-Tシリーズ

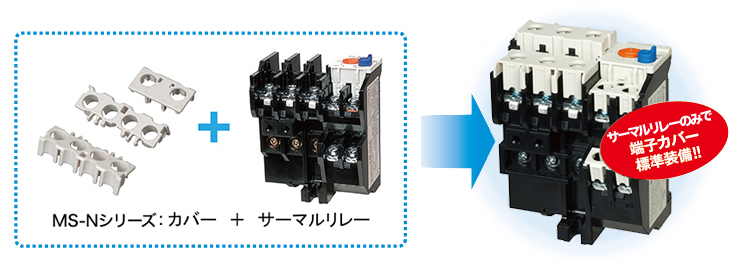

端子カバーを標準装備(対象フレーム:T18~T50フレーム)

端子カバーを標準装備することにより、盤内の安全性向上はもちろん、お客様の別形名の指定、オプションを手配する手間が削減され、
カバー在庫削減効果も得られます。

標準化

フィンガープロテクション機能を持った端子カバー(対象フレーム:T18~T50フレーム)

フィンガープロテクション

電磁接触器はもちろん、サーマル、電磁継電器、補助接点ユニットのオプション等へも端子カバーを標準装備しましたので、DIN,VDE規格に準拠したフィンガープロテクション機能を持っており感電防止や保持・点検時の安全性が向上します。

【フィンガープロテクションについて】
DIN EN 50274/VDE 0660 Teil 514による低圧電気設備・機器に対する作業者の安全、事故防止に関する規定により、充電部への接触保護を行うべき範囲を「フィンガーセーフ(指先の接触防止)」と「バック オフ ハンドセーフ (手の甲の接触防止)」の2つに分け、基準を設けています。 MS-Tシリーズの端子カバーは、この規定による要求を満足しています。

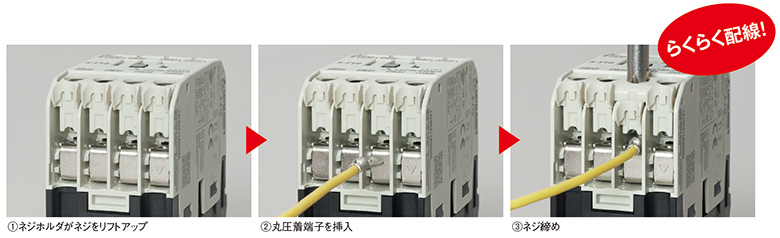

端子カバー・配線合理化端子により配線性を向上(対象フレーム:T18~T50フレーム)

端子カバー標準化により、端子カバーがガイドとなり、配線性を向上させました。 また、オプションにて配線合理化端子品(形名:TH-T□BC)をご用意。更なる配線性の向上にて、お客様の作業性・生産性の向上につながります。

配線性

MS-Nシリーズ

独立した1a1b接点付

・PLC(シーケンサ)入力信号に適用可能です。
・a接点とb接点を独立した信号接点としての適用可能です。

多くの国際規格に適合

・国内規格(JIS、JEM)はもちろん、IEC、BS、VDE、UL、GB規格にも適合できます。

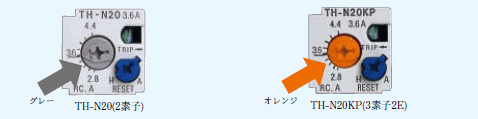

サーマル調整ツマミの色分け、設定容易な目盛りが便利

・カバーへの形名表示(2素子用 TH-N□、3素子2E用 TH-N□KP)と共に、調整ツマミを色分けし、 表面から識別しやすくしています。
・目盛りを細分化することにより、目盛りが見やすく電流設定が容易に行えます。

サーマル調整ツマミ

トリップフリーのリセットバー

・トリップフリー機構採用、手動⇔自動リセット方式の切換えが可能です。

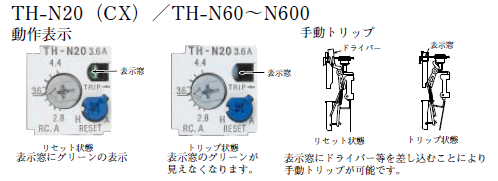

●動作表示の手動トリップ構造

サーマル調整ツマミ

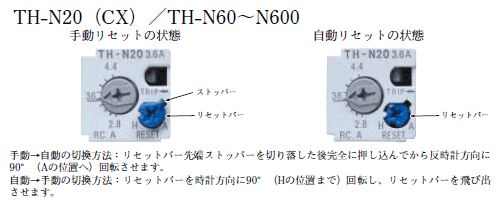

●手動⇔自動リセットの切換え

サーマル調整ツマミ

豊富なバリエーション

過負荷欠相保護形 飽和リアクトル付
サーマルリレー
速動特性サーマルリレー 配線合理化端子付
標準形(交流走査形) 直流走査形 可逆式 機械ラッチ式
