カセット・シャトルタイプ

カセット・シャトルタイプEBM

真空排気時間ゼロの画期的な電子ビーム加工機

  • ■予備排気方式により、真空排気時間が全くサイクルタイムに影響しない画期的な電子ビーム加工機です。
  • ■加工室内は常に真空に保たれているので、加工がより安定します。
  • ■多数個取付け治具を使えば、更に生産性が向上出来ます。
  • ■ダイヤフラム、ベローズ、アルミピストン等の量産加工に多くの実績があります。

カセット・シャトルタイプの動作ムービー <カセットタイプ>

シャトル・カセットタイプの動作ムービー <シャトルタイプ>

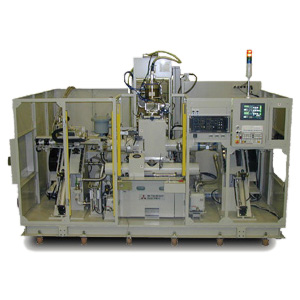

EBM-6LB-C3VRC-C2029

カセットタイプEBM

カセット内にワークを収納し、カセットを搬入→加工→搬出させる、カセットタイプ

仕様

対象ワーク寸法
(単位:mm)
溶接径:~φ150
カセット内収納エリア:W150×D150×H130
サイクルタイム例 18秒
ワーク生産量※1 月産:74,800個
ビーム出力 6kW
加速電圧 40kV/60kV

※1:1ヶ月22日、1日20時間稼働、効率85%での稼働による目安値です。

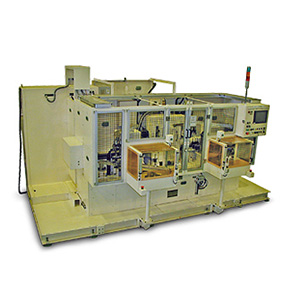

EBM-1HB-S1HRC-C1076

シャトルタイプEBM

ワークツーリングを、シャトルトランスファー方式としたセンサー部品の溶接加工に最適なシャトルタイプ

仕様

対象ワーク寸法
(単位:mm)
溶接径:φ30
カセット内収納エリア:W105×D40×H65
サイクルタイム例 15秒
ワーク生産量※1 月産:89,760個
ビーム出力 1kW
加速電圧 40kV

※1:1ヶ月22日、1日20時間稼働、効率85%での稼働による目安値です。
