高電圧タイプ

高電圧タイプEBM

重厚長大な1パス溶接したい方にご提案

  • ■高電圧・大出力電子ビーム加工機が、低ひずみ厚肉溶接を実現します。
  • ■当社独自の棒状陰極により、調整レスで安定した溶接品質を維持します。
  • ■充実したオプション機能により、生産性と溶接の信頼性を向上いたしました。
  • ■標準として、低出力・高出力の2タイプを準備しております。
    低出力…ビーム出力:6kW 加速電圧:150kV
    高出力…ビーム出力:30kW 加速電圧:150kV

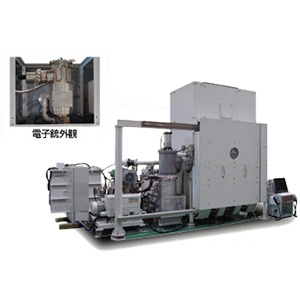

高出力高電圧タイプ:EBM-30HB-1VR/L-G2.25

高電圧タイプEBM_30kW

高出力の高電圧タイプは、汎用タイプ電子ビーム加工機のビーム出力、ビーム加速電圧を、大幅にUPした製品です。

仕様

対象ワーク寸法
(単位:mm)
溶接径:~φ700
ワーク径:~φ700
高さ:460
サイクルタイム例 1300秒
ワーク生産量※1 月産:900個
ビーム出力 30kW
加速電圧 150kV

※1:1ヶ月22日、1日20時間稼働、効率85%での稼働による目安値です。

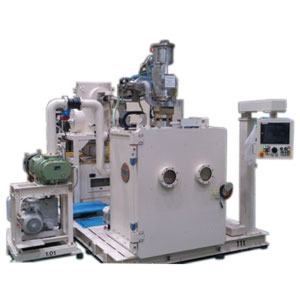

低出力高電圧タイプ:EBM-6HB-1VR/L-C100100

高電圧タイプEBM_6kW

低出力の高電圧タイプは、汎用タイプ電子ビーム加工機の、ビーム加速電圧を大幅にUPした製品です。

仕様

対象ワーク寸法
(単位:mm)
溶接径:~φ350
ワーク径:~φ450
高さ:450
サイクルタイム例 1300秒
ワーク生産量※1 月産:900個
ビーム出力 6kW
加速電圧 150kV

※1:1ヶ月22日、1日20時間稼働、効率85%での稼働による目安値です。
