CamMagic SMOPlus [SpaceClaimSMOPlus]

三次元板金展開システム CamMagic SMOPlus [SpaceClaimSMOPlus]

三次元板金展開システム CamMagic SMOPlus [SpaceClaimSMOPlus]

手で折り曲げるようにして、直感的にモデリングできます。

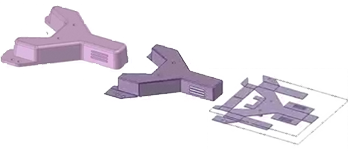

製品設計モデルや成形品を板金モデルに簡単に変更可

新規に板金設計モデルを作成することはもちろん、各種3D-CADで設計された製品モデルを使って、板金設計モデルを簡単に作成できます。

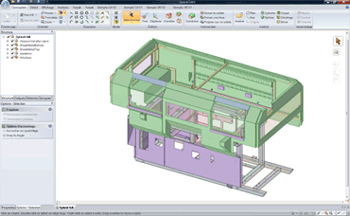

データ形式を選ばないダイレクトモデリング3D-CAD

① より広範囲な3Dデータの利用促進(受けCAD)
各種CADネイティブフォーマットに対応した変換効率の高い3Dデータ交換機能

② 革新的な3Dダイレクトモデラー
ヒストリーやフィーチャーを意識せず、基本4コマンド(プル、移動、フィル、組合せ)で変更対象部分を直接選択して、形状をリアルタイムに編集できます。

三次元板金設計

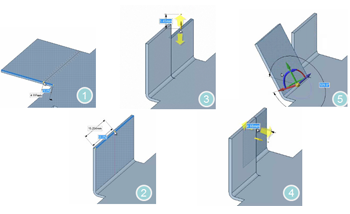

① 三次元板金モデルを手で折り曲げるようにして、直感的にモデリングできます。

② 製品設計モデルや成形品(ソリッド形状)を板金モデル(シート形状)に簡単に変更することができます。

三次元板金展開

① 展開後の干渉を簡単に確認できます。
展開後のモデルと展開前のモデルは完全に同期しており、どちらを修正してもリアルタイムに修正が反映されるので、修正が容易です。

② 線識面(ルールド面)であれば、ダクト形状なども展開可能です。

* CamMagic SMOPlus [SpaceClaimSMOPlus]は、SpaceClaim Corporation & catalCAD の製品を、三菱電機メカトロニクスソフトウエア株式会社が販売しています。

Copyright© SpaceClaim Corporation & catalCAD INC.
