負荷開閉器・断路器 リニューアル

現状設備の「安定稼働」・「予防保全」から「生産性向上」・「省エネ」、さらに設備の「見える化」・「安全対策」までを目標とするリニューアル製品をご提案します。当社はお客様の設備リニューアルを強力にサポートします。

製品の状態はいかがですか?

機器も老朽化すると、外観は正常に見えても、突然故障したり、復旧に時間がかかったりします。
ぜひこの機会に、予防保全活動への取組みをご検討ください。「備えあれば憂いなし」です。

更新例

旧型負荷開閉器・断路器から現行型負荷開閉器・断路器への更新例

負荷開閉器・断路器のリニューアルメリット

屋内用高圧交流負荷開閉器(LBS)

一歩先行く性能!

定格過負荷遮断電流:1200A、3回の仕様のLBSも準備しています。

使いやすさ!

  • 絶縁バリヤは相間・側面とも同一品で取付けもワンタッチです。
  • 前面保護カバーも着脱が容易です。
  • AC/DC共用の各種スイッチも後取付けが可能です。
  • 遠方手動操作器の使いやすさが大幅にアップしています。

豊富なバリエーション!

大短絡電流(12.5 kA〜40 kA)や水平下向け取付けにも対応できます。
用途に合わせた操作方式(フック棒操作/遠方手動操作/電動操作)が選べます。
6.6 kV, 1,000 kVA 変圧器用のストライカ引外し式ヒューズ可動形LBSを製品化(ヒューズ定格T88 A)しました。

互換性!

  • 取付けは従来器と互換性があり、取替えが容易にできます。
  • 従来器のヒューズとの寸法互換性があります。

屋内用断路器

小形・軽量!

碍子をV字形に配置し小形、軽量化を図っています。また取付け、取外し作業が容易にできます。

豊富な機種系列!

用途に合わせた操作方式(フック棒操作/遠方手動操作/電動操作)が選べます。

容易な取付け!

断路器本体を取付けた後も、絶縁バリヤおよび補助スイッチの後取付けが容易にできます。

老朽化による機器の更新時期

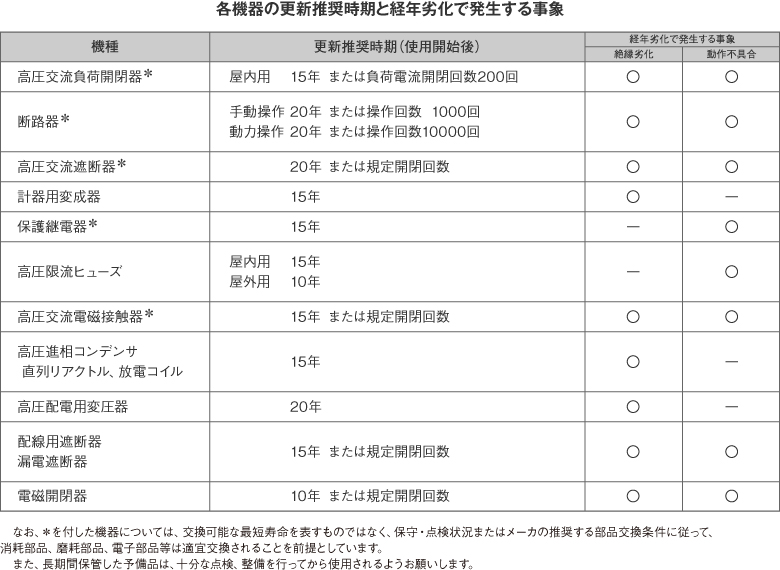

各機器の更新推奨時期と経年劣化で発生する事象

関連資料

PDFファイルのダウンロード 三菱配電制御機器 更新のおすすめ

PDFファイルのダウンロード 三菱高圧機器・配電用変圧器 更新事例

PDFファイルのダウンロード 電力ヒューズ・高圧交流負荷開閉器・断路器 更新の手引き
