エネルギー計測ユニットEcoMonitorPlus

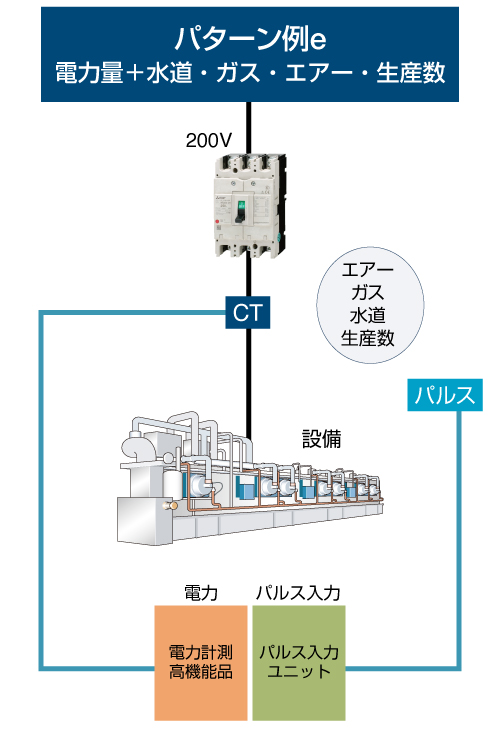

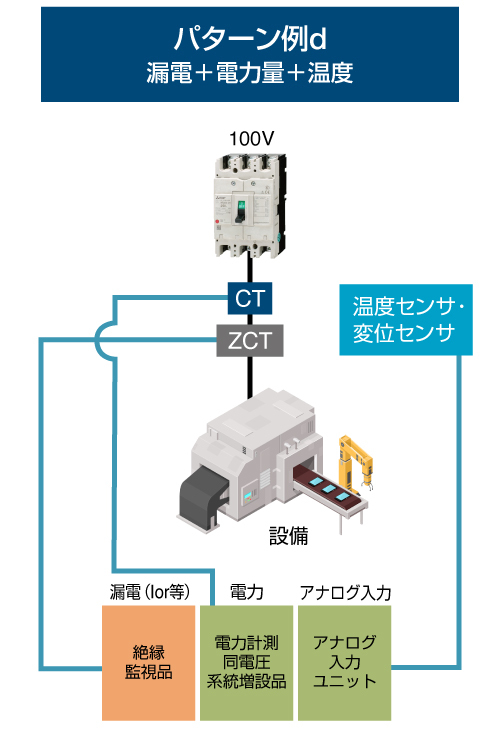

ユニットの組合せ例

ユニットの組合せで様々な計測シーンに対応可能です。

1:パターン例は組合せの一例を模式的に示したものであり、配線方法等については使用前に必ず取扱説明書をご確認ください。

設置例

7回路の電力計測(三相3線式、低圧回路、定格一次電流50Aの場合)

  品名 形名 個数
エネルギー計測ユニット
(電力計測経済品)
EMU4-BM1-MB 1
エネルギー計測ユニット
(電力計測同電圧系統増設品)
EMU4-A2 3
ロギングユニット EMU4-LM 1
ロギングユニット用
SDメモリカード
EMU4-SD2GB 1
分割形電流センサ EMU-CT50-A 14
小形表示ユニット EMU4-D65 1

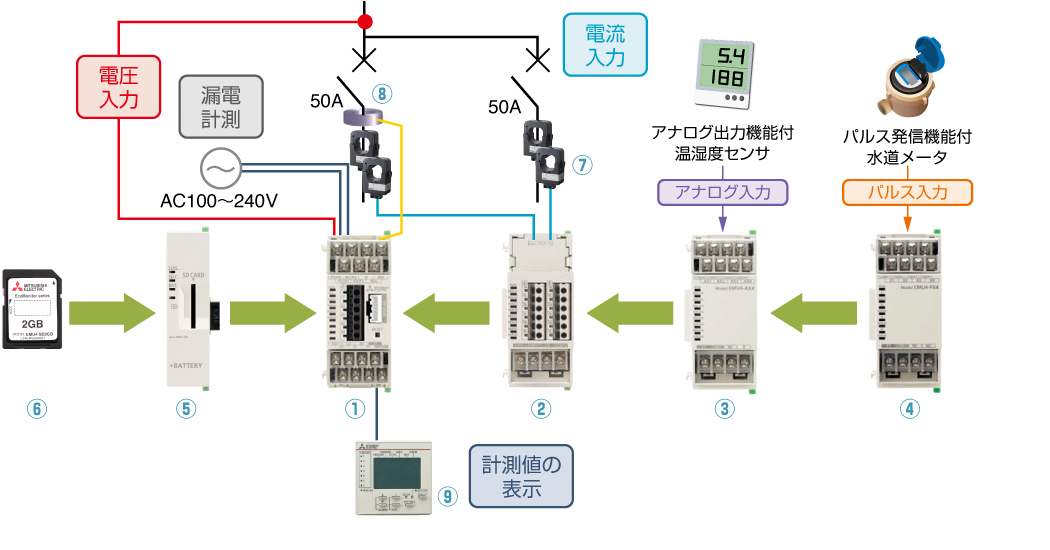

1回路の漏電計測+2回路の電力計測(三相3線式、低圧回路、定格一次電流50Aの場合)+アナログ入力(4点)+パルス入力(4点)

  品名 形名 個数
エネルギー計測ユニット
(絶縁監視品)
EMU4-LG1-MB 1
エネルギー計測ユニット
(電力計測同電圧系統増設品)
EMU4-A2 1
アナログ入力ユニット EMU4-AX4 1
パルス入力ユニット EMU4-PX4 1
ロギングユニット EMU4-LM 1
ロギングユニット用
SDメモリカード
EMU4-SD2GB 1
分割形電流センサ EMU-CT50-A 4
分割形零相変流器 CZ-22S 1
小形表示ユニット EMU4-D65 1
