進相コンデンサ設備

進相コンデンサ設備

主要機器一体化で省スペ-ス!

主要機器を一体化して設備のコンパクト化を図っています。

ラインアップ

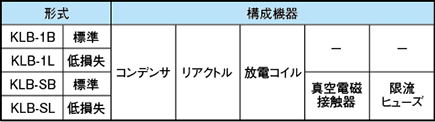

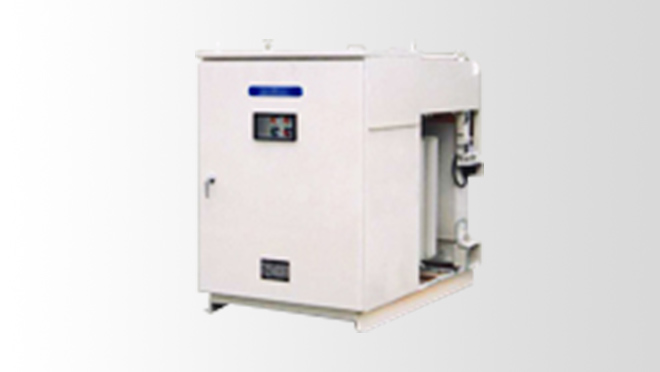

高圧進相コンデンサ設備 KLB-1B形 KLB-SB形

高圧進相コンデンサ設備 KLB-1B形 KLB-SB形

主要機器を一体化し、充電部を完全に遮蔽した設備です。

  • KLB形は高圧進相コンデンサに直列リアクトル、開閉装置、放電コイル、コンデンサ保護装置等の付属機器を一体化し、充電部を完全に遮蔽したコンパクトなコンデンサ設備です。
  • KLB-1L形、KLB-SL形は低損失タイプのコンデンサ設備です。進相設備の低損失化により、電力料金、CO2発生量と年間消費電力量の低減がはかれます。

省エネ効果

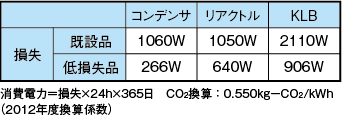

●1000kvar KLB導入時の効果

省エネ効果 省エネ効果
省エネ効果

低損失高圧進相コンデンサ設備 KLB-1L形 KLB-SL形

低損失高圧進相コンデンサ設備 KLB-1L形 KLB-SL形

リアクトルを低損失品で一体化させました。

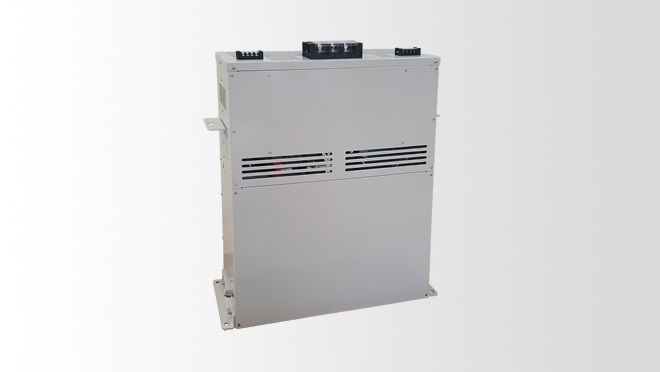

低圧進相コンデンサ設備 MG-B形

低圧進相コンデンサ設備 MG-B形

低圧用コンデンサ・リアクトルと電磁接触器を一体化させました。

  1. 直列リアクトル(L=6% I5=55%)内蔵
  2. 内蔵機器異常時 自己遮断機構付き
  3. 力率調整用ON・OFF制御に対応
  4. 省スペース・コンパクト
    例)30kvar 寸法570W×645H×170D 質量55kg
  5. オイルレス
  6. 結線作業・取付作業の簡素化

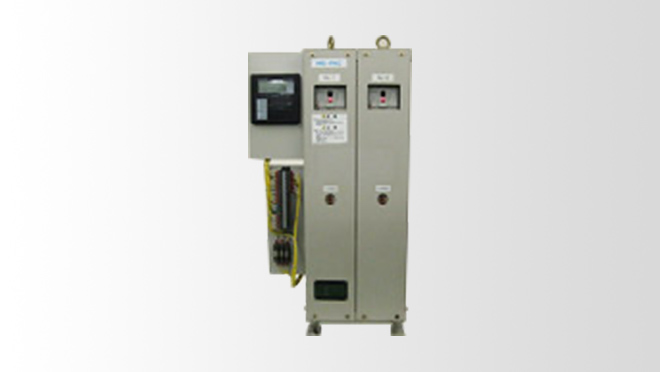

低圧進相コンデンサ設備 MG-PAC形

低圧進相コンデンサ設備 MG-PAC形

配線用遮断器や自動力率制御装置まで装備しました。

  1. 高調波耐量の強化
    高調波耐量を増大させたI5=55%直列リアクトルを採用しています。
  2. オイルレスタイプ
    装置内に絶縁油を使用しておらず、安全性に優れています。
  3. 超小型化
    薄型配電盤(奥行700mm)に収納できます。
  4. 標準ユニット化
    15, 25, 50kvarを標準ユニットとし、15~150kvar(組合わせにより300kvarまで可)まで構成できます。
