配電用油入変圧器

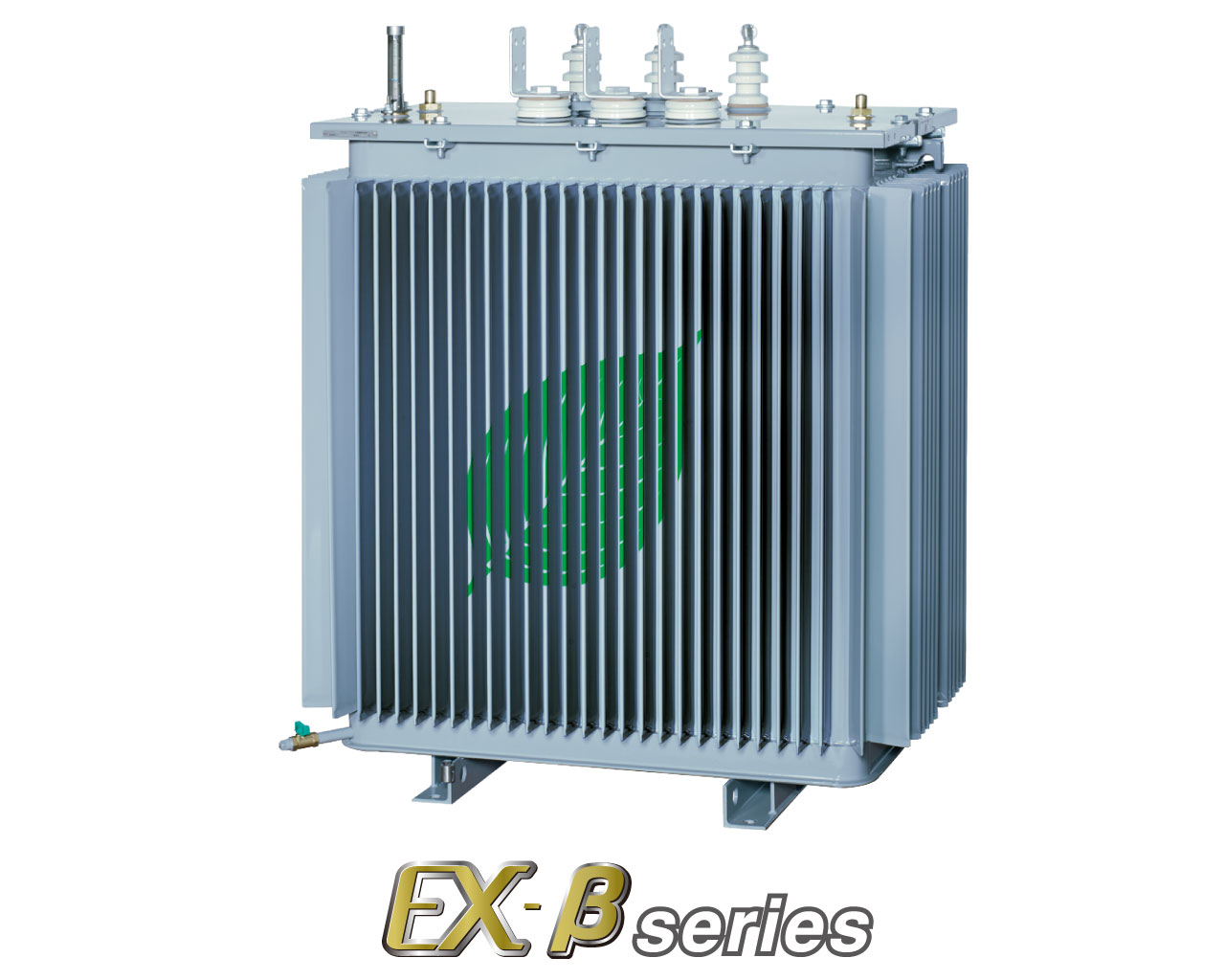

スーパー高効率油入変圧器EX-βシリーズ

スーパー高効率油入変圧器EX-βシリーズ

トップランナー油入変圧器Rシリーズと同等の外形寸法、床面積でありながら第二次トップランナー基準達成率※1 約120%※2 を実現した高効率シリーズ。

特長

①省エネ

磁区制御電磁鋼帯を採用し、巻線を最適設計することにより、トップランナー変圧器Rシリーズを一段超える省エネ性能を実現させました。

②省スペース

高効率シリーズでありながらトップランナー油入変圧器Rシリーズと同一の床面積、外形寸法を実現しました。電気室や配電盤への収納時も機種選定の自由度が広がります。

③耐震性・メンテナンス性

1000kVAまでは耐震性能を設計用標準震度2.0に対応しました。※3 ※4 ※5
また、油面温度計と排油弁が全機種標準装備となり、保守点検作業の手間が軽減されます。

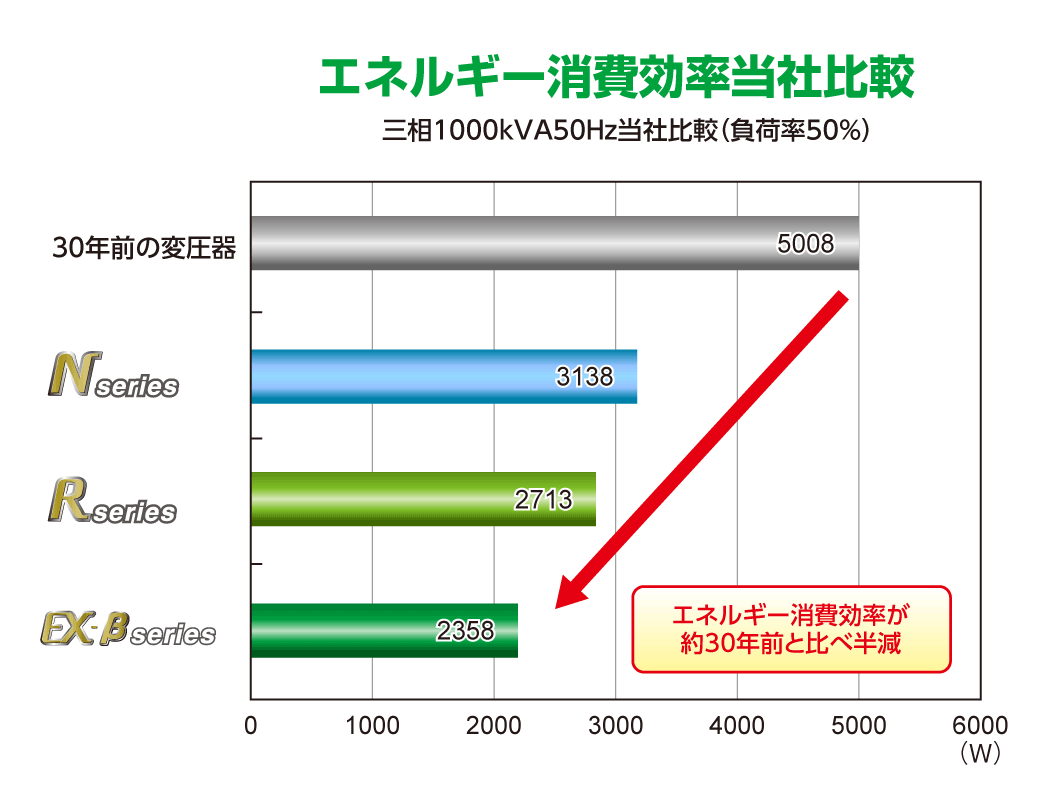

三相1000kVA50Hz当社比較(負荷率50%)

(※1) エネルギー消費効率の(トップランナー基準値/代表値)×100を示します。
(※2) JEM1500-2012に対する比率であり、機種により異なります。
(※3) 特にご指定いただかない場合、仕様書では JEM TR-252 の耐振標準に従い、設計用標準震度1.0としております。
(※4) 当社推奨基礎ボルトを使用した場合
(※5) 防振ゴムなしの場合

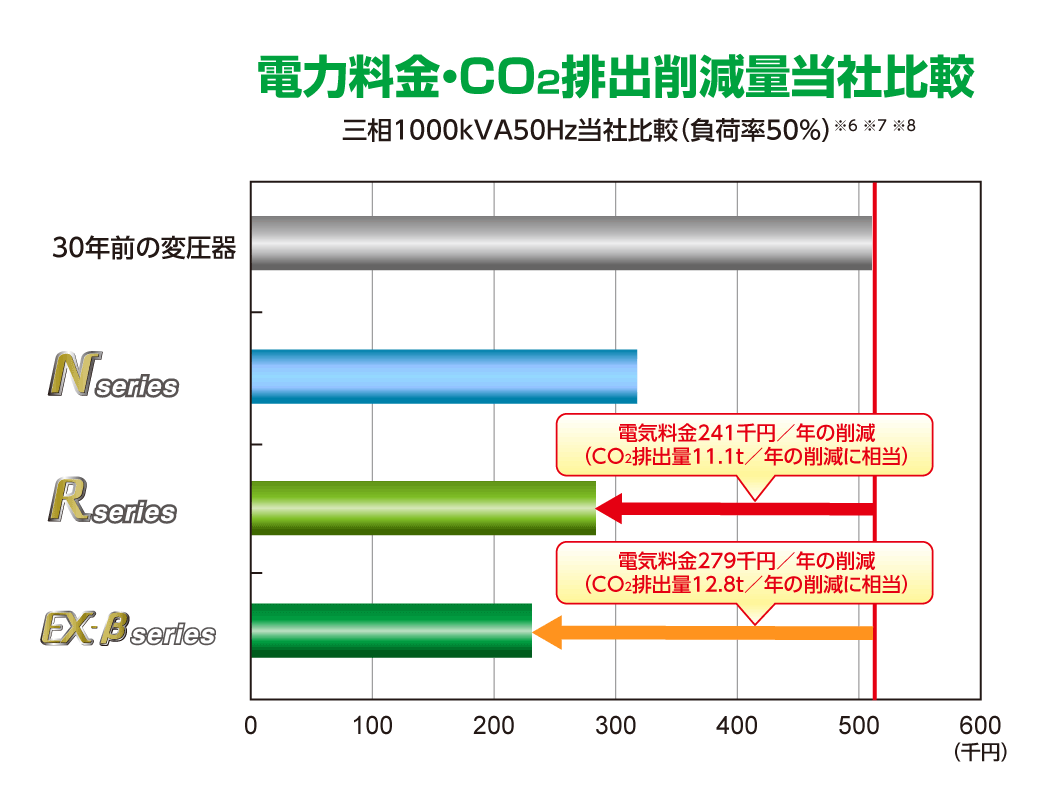

(※6) 電力量料金は12円/kWhで計算しております。
(※7) CO2排出係数は0.551[kg-CO2/kWh] としております。
    [出所:平成26年経済産業省・環境省告示第11号による]
(※8) 電力量料金及びCO2排出量は変圧器で発生する損失分のみの試算を示しています。

油入変圧器オプション「絶縁紙ポケット」のご紹介

油入変圧器オプション「絶縁紙ポケット」のご紹介

変圧器の寿命は、絶縁紙の劣化進展状況で決まります。絶縁紙ポケットに劣化分析用絶縁紙を収納、その絶縁紙を分析することによりコイル部の絶縁紙の劣化進展状況を推測、把握できます。変圧器の更新判断にお役立てください。

(注)対象は75~2000kVAまでとなります。また、変圧器の仕様やオプションとの組み合わせにより取付けできない場合があります。
