Factory Automation



データ収集ソリューション

FX3U(3UC)シリーズでデータ収集

CFカードアダプタ

CFカードにデータを格納、読み出しするための特殊アダプタ
データをファイル単位でFIFO機能を持たせてCFカードへ保存可能
データをCFカード内の指定したファイルへ保存可能
CFカード内の指定したファイルからのデータの読み出しが可能

CFカードアダプタ

CFカードアダプタ

標準価格 ¥60,000-

FX3U-CF-ADP

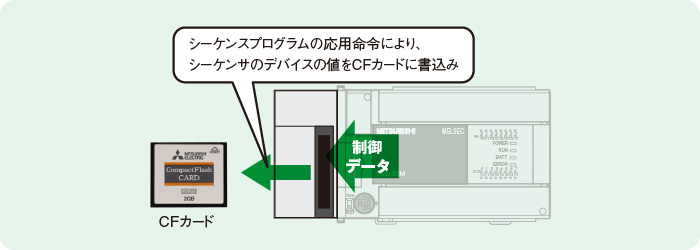

1.  FX3U(3UC)シリーズにロギング機能を追加

FX3U(3UC)シリーズにロギング機能を追加

主な機能一覧
CSV形式に対応
最大254データ/回をCFカードへ時間情報と共に保存
最大32,767行のデータを保存
ファイルFIFO機能(1種類)
リングバッファファイル機能
CFカード直接書込み、または、CFカード書込み回数を抑えるためにFX3U-CF-ADP内部バッファ経由の書込みが選択可能
保存したファイルからのデータ読出し
データ保護のためのCFカードマウント/アンマウント機能

アプリケーションへの適用例

通常のデータロギングの他にも、イベントレコーダやトレースなどにご活用いただけます。また、ファイル読出し機能によりレシピ読出しなどにもご活用いただけます。

仕 様
データ受渡方法 基本ユニットの応用命令による
接続可能台数 1台
最大データ容量 2GB(FAT16)
最大ファイルサイズ 512MB(1ファイルあたり)
データ形式 CSV形式
最大ファイル数 63ファイル
(FIFO機能を使わない場合)
FIFOファイル 1種類
