VISEO LITE
液晶ディスプレイ
LDT461V2/LDT421V2

  LDT461V2 LDT421V2
液晶パネル サイズ(表示サイズ) 46型(116.8cm) 42型(106.7cm)
有効表示領域 1018.1×572.7mm 930.3mm×523.0mm
表示画素数 1920×1080 1366×768
画素ピッチ 0.530mm 0.681mm
表示色 約1677万色
視野角 左右178°、上下178° (コントラスト比10)
輝 度(標準値) 450cd/m2 500cd/m2
コントラスト比 4000:1 1600:1(CRO非動作時800:1)
応答速度(標準値) 8ms(GTG)※1 9ms(GTG)※1
PC入出力 PC入力コネクター デジタル:HDMI×2(PC/ビデオ共通) デジタル:HDMI(PC/ビデオ共通)
アナログ:ミニD-SUB15ピン、BNC×5(R,G,B,H,V)
PC出力コネクター アナログ:ミニD-SUB15ピン
水平周波数 15.625 / 15.734,31.5〜91.1kHz
垂直周波数 50.0/58.0〜85.0Hz
ビデオ信号 デジタルRGB、アナログRGB
同期信号 デジタル:TMDS
アナログ:複合同期信号(0.3V)、
セパレート同期信号 (TTL)、シンクオングリーン
デジタル:TMDS
アナログ:セパレート同期信号 (TTL)、
シンクオングリーン
対応解像度 640X480/800X600/
1024X768/1360X768/
1280X1024/1600X1200
1920X1080/1920X1200
(1920X1200/1600X1200は簡易圧縮表示)
640X480/800X600/
1024X768/1360X768/
1280X1024/1600X1200
(1280X1024/1600X1200は簡易圧縮表示)
ビデオ入出力 ビデオ入力コネクター デジタル:HDMI×2(PC/ビデオ共通) デジタル:HDMI(PC/ビデオ共通)
アナログ:コンポジットビデオ<BNC、RCA端子>、S端子、コンポーネント<BNC×3>
ビデオ出力コネクター アナログ:コンポジットビデオ<BNC>
対応解像度 コンポジット信号、S端子:NTSC/PAL /SECAM/4.43NTSC/PAL60
コンポーネント信号 :480i, 480p, 576i, 576p, 1080i, 720P, 1080p
コンポジット信号、S端子:NTSC/PAL /SECAM/4.43NTSC/PAL60
コンポーネント信号 :480i, 480p, 576i, 576p, 1080i, 720p
音声入出力 音声入力 RCAピンジャック・L/R×2、Φ3.5mmステレオミニジャック×1(PC音声)
音声出力 RCAピンジャック・L/R
外部スピーカー出力 スピーカー端子・L/R
制御入出力 制御入力 RS-232C入力<ミニD-SUB9ピン>
制御出力 RS-232C出力<ミニD-SUB9ピン>
使用環境条件 温度 横置きの場合:5〜40℃、縦置きの場合:5〜35℃
湿度 20%〜80%(結露のないこと)
電源 電源入力 AC100-240V、50/60Hz
消費電力 標準 265W(スピーカー未使用時参考値:245W) 230W(スピーカー未使用時参考値:210W)
省エネモード スリープモード時:5W以下、オフモード時:5W以下
電源入力コネクター 3P IECタイプ
質量/寸法 ディスプレイ本体(質量/寸法) 約28.0kg/1122(W)×663(H)×136(D)mm 約26.0kg/1022(W)×612(H)×127(D)mm
梱包状態(質量/寸法) 約35.0kg/1285(W)×885(H)×275(D)mm 約32.0kg/1180(W)×758(H)×290(D) mm
付属品 専用ワイヤレスリモコン、単四形乾電池×2、電源コード(3m)※2、
信号ケーブル (4.0m、ミニD-SUB15ピン/ミニD-SUB15ピン)、
取扱説明書、保証書、主電源スイッチカバー、クランパー、ケーブルホルダー 他
※1 GTG:Gray to Gray、特定階調レベル間(例:0、63、127、191、255)の各応答速度の平均値です。
※2 形状は「IEC3Pコネクター/アースリード付2Pプラグ」です。
●MacintoshでのHDCP対応は非サポートです。
●付属の電源コードは、国内100V商用電源対応品です。
●スタンドは付属しておりません。
●液晶ディスプレイは精密度の高い技術で作られており、画面の一部に点灯しないドットや常時点灯しているドットがある場合がありますが、これは故障ではありません。本商品の有効ドット数の割合は99.9995%以上です。*有効ドット数の割合とは「対応するディスプレイの表示しうる全ドット数のうち、弊社で保証する表示可能なドットの割合」を示しています。「画素」および「ドット」という言葉はISO13406-2に従い、正確に表現すると、「画素」は「ピクセル(pixel)」、「ドット」は「副画素」とも呼ばれ「サブピクセル(subpixels)」となります。つまり、「画素」は実体のある副画素と言われる発光する点から構成され、「副画素」は、画素に色または階調を与えるもので、一つの画素内で個別に処理される分割された画素内部構造を示します。
●長時間静止画を表示させた場合、残像の原因になることがあります。
●ワイド画面テレビを営利目的、または公衆に視聴させることを目的として、公衆の場において画面を圧縮または引き伸ばしなど、原画像を加工して映しますと、著作権法により保護されている著作者の権利を侵害する恐れがありますので、ご注意ください。
●Macintoshとの接続には変換アダプター(別売)が必要になる場合がありますので、Macintoshの接続コネクター形状を確認してください。ミニD-SUB15ピンVGAコネクター付モデルとの接続には変換アダプターは必要ありません。
●本商品は、「J-Mossグリーンマーク・ガイドライン」に基づくJ-Mossグリーンマークを表示しています。「J-Moss(JIS C 0950)」に基づく特定の化学物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE)の含有状況についての情報を公開しています。詳細は、ホームページ:www.MitsubishiElectric.co.jp/home/display/environment をご覧ください。
●VISEOは、三菱電機株式会社の登録商標です。
●Microsoft、Windows® Vista、Windows® は、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
●MacintoshはApple社の米国等における登録商標です。
●HDMI、およびHigh-Definition Multimedia Interfaceは、HDMI Licensing LLC.の商標または登録商標です。
●その他、このカタログに記載された社名および商品名は各社の商標または登録商標です。
●本製品は医療機器ではありませんので、表示画像は診断には使用できません。また、日本画像医療システム工業会規格(JESRA X-0093)に定める医用画像表示用ディスプレイではありません。
●本仕様は予告なく変更される場合があります。

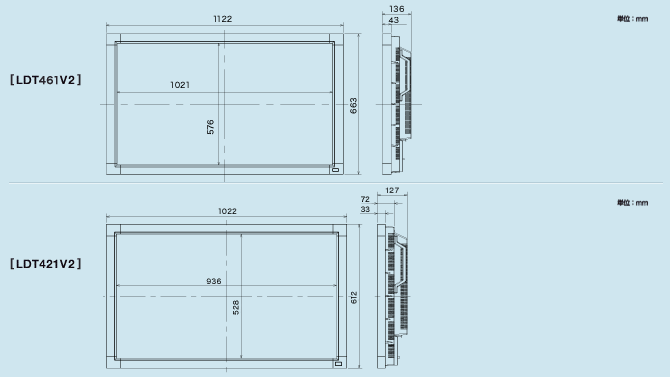

■寸法図
■あらゆる映像ソースを高精細・高画質に再現。多彩な表示機能も搭載。さらに、長期間のローコスト運用、スムーズな管理が可能。

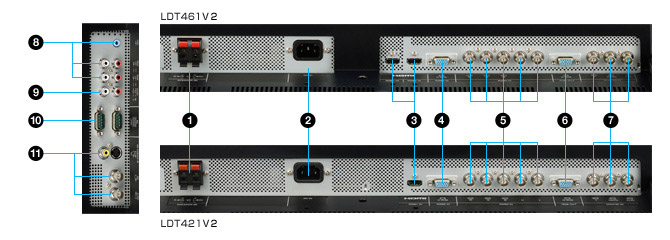

【LDT461V2 LDT421V2】

1. スピーカー出力コネクター
外部スピーカー(オプション)を接続します。
2. 電源入力コネクター(3極アース端子付き)
電源コードを接続します。
3. HDMI入力コネクター
(LDT461V2:RGB1/RGB2,LDT421V2:RGB1)
デジタル出力のコンピューターなどの映像出力コネクターと接続します。
4. ミニD-SUB15ピン入力コネクター
(LDT461V2:RGB3,LDT421V2:RGB2)
アナログ出力のコンピューターの映像出力コネクターと接続します。
5. BNC入力コネクター(LDT461V2:RGB4,LDT421V2:RGB3)
アナログRGB出力のコンピューターの映像出力コネクターと接続します。
6. RGB出力コネクター(ミニD-SUB15ピン)
本機で選択されたミニD-SUB15ピン(4.)または、BNC(5.)入力と同じ信号を出力します。
7. DVD/HD入力コネクター(BNC)
DVDプレーヤーなどのコンポーネント映像出力を持つ機器と接続します。

8-1. オーディオ入力コネクター
コンピューター、ビデオプレーヤー、DVDプレーヤーなどの音声出力コネクターと接続します。
AUDIO1:Φ3.5ステレオミニジャックコネクター
AUDIO2:RCAコネクター
AUDIO3:RCAコネクター
9-1. オーディオ出力コネクター(RCA)
本体で選択されたオーディオ入力と同じ信号を出力します。外部オーディオアンプなどを接続します。
10. RS-232Cコネクター(D-SUB9ピン)
IN側のコネクターには、コンピューターまたはマルチ接続したモニターのRS-232C OUTコネクターを接続します。OUT側のコネクターには、モニターのRS-232C INコネクターを接続します。
11.
ビデオ入出力コネクター
ビデオなどを接続します。ビデオ入力コネクター(BNC、RCA)
*ビデオ入力コネクターは同時使用できません。BNCもしくは
 RCAコネクターのどちらかを使用してください。
 S端子入力コネクター(MINI DIN4ピン)、
 ビデオ出力コネクター(BNC)
