| 液晶ディスプレイ | ||
 |
||
| LDT701V |
| 液晶パネル | サイズ（表示サイズ） | 69.5型（176.5cm） | |
|---|---|---|---|
| 液晶方式 | VA | ||
| 有効表示領域 | 1538.9×865.6mm | ||
| 表示画素数 | 1920×1080 | ||
| 画素ピッチ | 0.802mm | ||
| 表示色 | 約10.7億色 | ||
| 視野角 | 左右176°、上下176°（コントラスト比10） | ||
| 輝 度（標準値） | 500cd/m² | ||
| コントラスト比 | 5000:1 | ||
| 応答速度 | 6ms（GTG）※1 | ||
| バックライト | 白色LED | ||

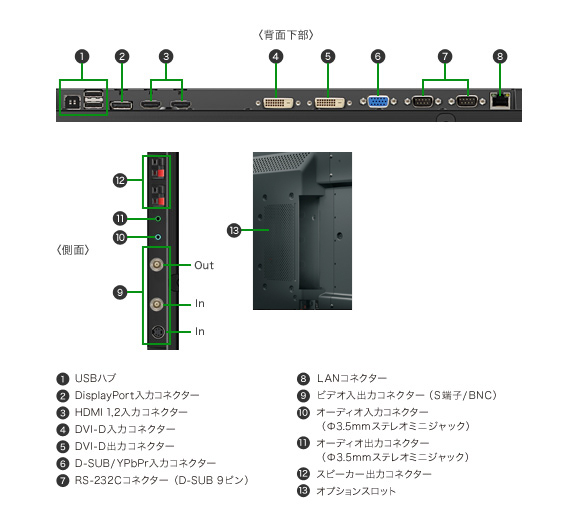

| PC入出力 | PC入力コネクター | デジタル | HDMI×2（PC/ビデオ共通）、DVI-D（HDCP対応※2、PC/ビデオ共通）、DisplayPort※4 |
| アナログ | ミニD-SUB15ピン＜RGB＞（PC/ビデオ共通） | ||
| PC出力コネクター | デジタル | DVI-D（HDCP対応※2、PC/ビデオ共通） | |
| 水平周波数 | 15.625/15.734、31.5〜91.1kHz | ||
| 垂直周波数 | 50/58〜85Hz | ||
| 画素周波数 | デジタル | 25.0〜165.0MHz | |
| アナログ | 13.5〜165.0MHz | ||
| ビデオ信号 | デジタルRGB、アナログRGB | ||
| 同期信号 | デジタル | TMDS | |
| アナログ | セパレート同期信号（TTL）、コンポジット同期信号（TTL）、シンクオングリーン | ||
| 対応解像度 | 640×480 / 800×600 / 1024×768 / 1280×768 / 1360×768 / 1280×1024 / 1600×1200 / 1920×1080 / 1920×1200（1600×1200 / 1920×1200は簡易圧縮表示）※3 | ||
| ビデオ入出力 | ビデオ入力コネクター | デジタル | HDMI×2（PC/ビデオ共通）、DVI-D（HDCP対応※2、PC/ビデオ共通）、SDI（オプション） |
| アナログ | コンポジットビデオ＜BNC＞、S端子、コンポーネントビデオ＜D-SUB（Y・Pb・Pr）＞（PC/ビデオ共通） | ||
| ビデオ出力コネクター | デジタル | DVI-D（HDCP対応※2、PC/ビデオ共通）、SDI（オプション） | |
| アナログ | コンポジットビデオ＜BNC＞ | ||
| 対応解像度 | コンポジット信号、S端子：NTSC/PAL/SECAM/4.43NTSC/PAL60 コンポーネント信号：480i/480p/576i/576p/1080i/720p/1080p※11 SDI信号：480i/576i（SD-SDI）、720p/1080i（HD-SDI）、1080p（3G-SDI） |
||
| オプションスロット | スロットインターフェース | デジタル（OPS）※5スロット | |
| 拡張モジュール | デジタル | SDI受信BOX（オプション、DP-1SDI-3G） 推奨OPS対応コンピューター（市販、ADVANTECH株式会社 ARK-DS220F-MTSA1E）※7 |
|
| 音声入出力 | 音声入力コネクター | Φ3.5mmステレオミニジャック（PC音声） | |
| 音声出力コネクター | Φ3.5mmステレオミニジャック（PC音声） | ||
| 内蔵スピーカー | 10W＋10W（ステレオ） | ||
| 外部スピーカー出力 | スピーカー端子・L/R（インピーダンス8Ω） | ||
| 制御入出力 | 制御入力コネクター | RS-232C入力＜D-SUB9ピン＞、OPS＜オプションスロット＞、LAN＜モジュラー8ピン＞ | |
| 制御出力コネクター | RS-232C出力＜D-SUB9ピン＞ | ||
| 通信方式 | RS-232C規格準拠、10BASE-T/100BASE-TX（LAN） | ||
| その他入出力 | USBハブ：USB2.0対応、2アップストリーム/2ダウンストリーム | ||
| 適合法規格等 | 安 全 | 電気用品安全法（S-TÜVマーク） | |
| 不要輻射 | VCCI-A、JIS C 61000-3-2 | ||
| 省エネルギー基準 | VESA DPM準拠 | ||
| プラグ&プレイ | VESA DDC2B | ||
| その他 | PCグリーンラベル（★★☆V12）、J-Mossグリーンマーク、DDC/CI、Windows®8 | ||
| 使用環境条件 | 温 度※6 | 横置きの場合：0℃〜40℃※7、縦置きの場合：0℃〜35℃※7 | |
| 湿 度 | 20％〜80％（結露のないこと） | ||
| 電 源 | 電源入力 | AC100-240V、50/60Hz | |
| 消費電力 | 標 準 | 278W（オプションスロット、スピーカー未使用時参考値：218W） | |
| 省エネモード | スリープモード時：0.8W以下※8、オフモード時：0.8W以下※8、主電源切時：0W | ||
| 電源入力コネクター | 3P IECタイプ | ||

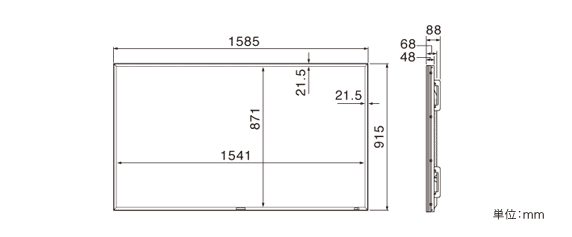

| 質量／寸法 | ディスプレイ本体 | 約45.8kg／1585（W）×915（H）×68※10／88（D）mm | |
| 梱包状態 | 約61.5kg／1810（W）×1145（H）×306（D）mm | ||
| 付属品 | リモコン、単4形乾電池×2、電源コード（3m）※9、信号ケーブル（4m、ミニD-SUB15ピン/ミニD-SUB15ピン）、取扱説明書、保証書、クランパー、他 | ||
※1 GTG：Gray to Gray、特定階調レベル間（例：0、63、127、191、255）の各応答速度の平均値です。（当社独自の測定結果による）
※2 DVI-DはMacintoshと接続した場合、HDCP対応は非サポートです。
※3 本機は、解像度1920×1080以外の信号を入力した場合、信号によっては文字がにじんだり図形がゆがんだりすることがあります。
※4 DisplayPort接続時、本機がパワーセーブモードからの復帰時に画面が表示しない場合があります。OSDの「詳細設定1」の「パワーセーブ」の「RGB」を「オフ」に設定してお使いください。
※5 すべてのOPS対応コンピューターで動作を保証するものではありません。(推奨コンピューター:ADVANTECH株式会社製ARK-DS220F-MTSA1E)
※6 長くご使用いただくためには、周囲温度25°C前後でのご使用を推奨します。ディスプレイの上下逆さまでの使用については保証しておりません。
※7 OPS規格準拠のコンピューター装着時は常時ファンをご使用願います。
※8 AC100V入力時。
※9 形状は「IEC3Pコネクター/アースリード付2Pプラグ」です。
※10 ハンドル取り外し時。
※11 480iの信号が入力された場合、コンテンツによってはちらつきが発生する場合がありますので、AV機器側の解像度設定を他の信号タイミング(480p、1080i、720p、1080p)に切り替えてご使用ください。
●専用スタンドはありません。
●本仕様は予告なく変更される場合があります。
●付属の電源コードは、国内100V商用電源対応品です。
●Macintoshとの接続には変換アダプター（市販）が必要になる場合がありますので、Macintoshの接続コネクター形状を確認してください。ミニD-SUB15ピンVGAコネクター付モデルとの接続には変換アダプターは必要ありません。
●液晶ディスプレイは精密度の高い技術で作られており、画面の一部に点灯しないドットや常時点灯しているドットがある場合がありますが、これは故障ではありません。「画素」および「ドット」という言葉はISO13406-2に従い正確に表現すると、「画素」は「ピクセル（pixel）」、「ドット」は「副画素」とも呼ばれ「サブピクセル（subpixels）」となります。つまり、「画素」は実体のある副画素と言われる発光する点から構成され、「副画素」は、画素に色または階調を与えるもので、一つの画素内で個別に処理される分割された画素内部構造を示します。
●長時間静止画を表示させた場合、残像の原因になることがあります。
●ワイド画面テレビを営利目的、または公衆に視聴させることを目的として、公衆の場において画面を圧縮または引き伸ばしなど、原画像を加工して映しますと、著作権法により保護されている著作者の権利を侵害する恐れがありますので、ご注意ください。
●VISEOは、三菱電機株式会社の登録商標です。
●Microsoft、Windows Vista、Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標または商標です。
●MacintoshはApple社の米国等における登録商標です。
●Intelは、Intel Corporationの米国及びその他の国における商標です。
●HDMI、HDMIロゴおよび、High-Definition Multimedia Interfaceは、HDMI Licensing LLCの米国及びその他の国における商標または登録商標です。
●記載された社名および製品名は各社の商標または登録商標です。
●当社は国際エネルギースタープログラムの参加事業者として、国際エネルギースタープログラム対応製品が、国際エネルギースタープログラムの対象製品に関する基準を満たしていると判断します。
●PCグリーンラベル対応製品はPC3R「PCグリーンラベル制度」の審査基準を満たしています。基準、適合製品及び環境性能レーティングの詳細は、https://www.pc3r.jp をご覧下さい。
●J-Mossグリーンマーク対応製品は「J-Mossグリーンマーク・ガイドライン」に基づくJ-Mossグリーンマークを表示しています。「J-Moss（JIS C 0950）」に基づく特定の化学物質（鉛、水銀、カドミウム、六価クロム、PBB、PBDE）の含有状況についての情報を公開しています。詳細は、ホームページ：www.MitsubishiElectric.co.jp/home/display/environmentをご覧ください。
●画面はハメコミ合成です。
