VISEO PRO
液晶ディスプレイ
MDT652S
MDT652S(BV013)
液晶パネル サイズ(表示サイズ) 64.5型(163.9cm)
液晶方式 VA
有効表示領域 1428.5×803.5mm
表示画素数 1920×1080
画素ピッチ 0.744mm
表示色 約10.7億色
視野角 左右178°、上下178°(コントラスト比10)
輝 度(標準値) 700cd/m²
コントラスト比 4000:1
応答速度 8ms(GTG)※1
PC入出力 PC入力コネクター デジタル HDMI(PC/ビデオ共通)、DVI-D(HDCP対応※2、PC/ビデオ共通)、DisplayPort
アナログ ミニD-SUB15ピン、BNC×5(R・G・B・H・V:PC/ビデオ共通)、CAT5※4
PC出力コネクター アナログ:ミニD-SUB15ピン※3、CAT5※4
水平周波数 15.625/15.734、31.5〜91.1kHz
垂直周波数 50/58〜85Hz
ビデオ信号 デジタルRGB、アナログRGB
同期信号 デジタル TMDS
アナログ セパレート同期信号(TTL)、シンクオングリーン、複合同期信号(TTL)
対応解像度 640×480 / 800×600 / 1024×768 / 1280×768 / 1360×768 / 1280×1024 / 1600×1200 / 1920×1080 / 1920×1200(1600×1200 / 1920×1200は簡易圧縮表示)
ビデオ入出力 ビデオ入力コネクター デジタル HDMI(PC/ビデオ共通)、DVI-D(HDCP対応※2、PC/ビデオ共通)
アナログ コンポジットビデオ<BNC>、S端子、コンポーネントビデオ<BNC×3(Y・Pb・Pr)>(PC/ビデオ共通)
ビデオ出力コネクター アナログ:コンポジットビデオ<BNC>
対応解像度 コンポジット信号、S端子:NTSC/PAL/SECAM/4.43NTSC/PAL60
コンポーネント信号:480i/480p/576i/576p/1080i/720p/1080p
音声入出力 音声入力コネクター RCAピンジャック・L/R×2、Φ3.5mmステレオミニジャック(PC音声)
音声出力コネクター RCAピンジャック・L/R
外部スピーカー出力 スピーカー端子・L/R(インピーダンス8Ω)
制御入出力 制御入力コネクター RS-232C入力<D-SUB9ピン>、LAN(モジュラー8ピン)
制御出力コネクター RS-232C出力<D-SUB9ピン>
通信方式 RS-232C規格準拠・RS-485規格準拠、10BASE-T/100BASE-TX
適合法規格等 安 全 電気用品安全法(S-TÜVマーク)
不要輻射 VCCI-B、JIS C 61000-3-2
プラグ&プレイ VESA DDC2B
その他 PCグリーンラベル(★★☆2011年度版)、J-Mossグリーンマーク、DDC/CI、Windows®7
使用環境条件 温 度※5 横置きの場合:5℃〜40℃、縦置きの場合:5℃〜35℃
湿 度 20%〜80%(結露のないこと)
電 源 電源入力 AC100-240V、50/60Hz
消費電力 標 準 458W(スピーカー未使用時参考値:445W)
省エネモード スリープモード時:2W以下(CAT5入力選択時5W以下)※6、オフモード時:1W以下※6、主電源切時:0W
電源入力コネクター 3P IECタイプ
質量/寸法 ディスプレイ本体 約46.5kg/1498(W)×873(H)×139(D)mm
梱包状態 約62.4kg/1774(W)×1200(H)×375(D)mm
付属品 リモコン、単4形乾電池×2、電源コード(3m)※7、信号ケーブル(4m、ミニD-SUB15ピン/ミニD-SUB15ピン)、取扱説明書、保証書、クランパー、CAT5送信BOX、CD-ROM(USBドライバ)、他

※1 GTG:Gray to Gray、特定階調レベル間(例:0、63、127、191、255)の各応答速度の平均値です。
※2 DVI-DはMacintoshと接続した場合、HDCP対応は非サポートです。HDCP:High-bandwidth Digital Content Protection
※3 ミニD-SUB15ピン、BNC×5(R・G・B・H・V)、CAT5のどれかの信号を出力可能です。
※4 CAT5入力・出力コネクターは付属のCAT5送信BOX専用です。ディスプレイ本体のCAT5入力・出力コネクターには、ネットワーク機器を絶対に接続しないでください。接続した場合、ネットワーク機器、CAT5送信BOXおよびディスプレイ本体が故障する恐れがあります。
※5 長くご使用いただくためには、周囲温度25℃前後でのご使用を推奨します。ディスプレイの上下逆さまでの使用については保証しておりません。
※6 AC100V入力時
※7 形状は「IEC3Pコネクター/アースリード付2Pプラグ」です。
●スタンドは付属しておりません。

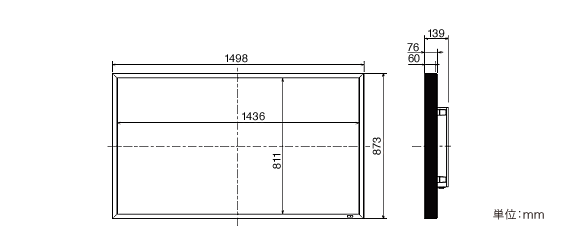

外形寸法図

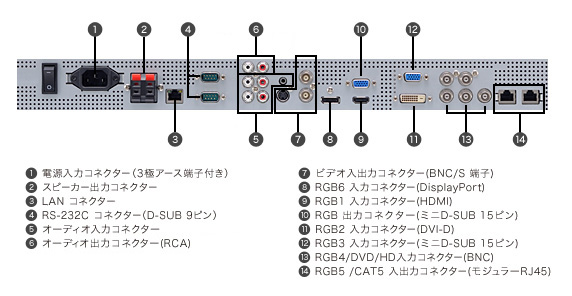

接続端子一覧

●付属の電源コードは、国内100V商用電源対応品です。
●Macintoshとの接続には変換アダプター(市販)が必要になる場合がありますので、Macintoshの接続コネクター形状を確認してください。ミニD-SUB15ピンVGAコネクター付モデルとの接続には変換アダプターは必要ありません。
●液晶ディスプレイは精密度の高い技術で作られており、画面の一部に点灯しないドットや常時点灯しているドットがある場合がありますが、これは故障ではありません。「画素」および「ドット」という言葉はISO13406-2に従い正確に表現すると、「画素」は「ピクセル(pixel)」、「ドット」は「副画素」とも呼ばれ「サブピクセル(subpixels)」となります。つまり、「画素」は実体のある副画素と言われる発光する点から構成され、「副画素」は、画素に色または階調を与えるもので、一つの画素内で個別に処理される分割された画素内部構造を示します。
●長時間静止画を表示させた場合、残像の原因になることがあります。
●ワイド画面テレビを営利目的、または公衆に視聴させることを目的として、公衆の場において画面を圧縮または引き伸ばしなど、原画像を加工して映しますと、著作権法により保護されている著作者の権利を侵害する恐れがありますので、ご注意ください。
●VISEOは、三菱電機株式会社の登録商標です。
●Microsoft、Windows Vista、Windowsは米国Microsoft Corporationの米国及びその他の国における登録商標または商標です。
●MacintoshはApple社の米国等における登録商標です。
●HDMI、HDMIロゴおよび、High-Definition Multimedia Interfaceは、HDMI Licensing LLCの米国及びその他の国における商標または登録商標です。
●ディスプレイポートロゴは、Video Electronics Standards Associationの米国およびその他の国における登録商標です。
●記載された社名および製品名は各社の商標または登録商標です。
●当社は国際エネルギースタープログラムの参加事業者として、国際エネルギースタープログラム対応製品が、国際エネルギースタープログラムの対象製品に関する基準を満たしていると判断します。
●PCグリーンラベル対応製品はPC3R「PCグリーンラベル制度」の審査基準を満たしています。基準、適合製品及び環境性能レーティングの詳細は、https://www.pc3r.jp をご覧下さい。
●J-Mossグリーンマーク対応製品は「J-Mossグリーンマーク・ガイドライン」に基づくJ-Mossグリーンマークを表示しています。「J-Moss(JIS C 0950)」に基づく特定の化学物質(鉛、水銀、カドミウム、六価クロム、PBB、PBDE)の含有状況についての情報を公開しています。詳細は、ホームページ:www.MitsubishiElectric.co.jp/home/display/environmentをご覧ください。
●画面はハメコミ合成です。
●本仕様は予告なく変更される場合があります。
