インテリアタイプ

居室空間にすっきりと設置でき、しっかり効果を発揮します。


製品仕様はこちら

最適気流到達距離

居室空間に最適&居室者に不快感を与えない気流到達距離

一般的なオフイスの柱間隔※1、店舗やエントランスの天井高さ※1でも気流が到達するので多くの場所で使用が可能です。また、気流の吹出し方向は11 段階※2の設定が可能で、天井高さが低いオフィスでは水平に吹出したり、天井が高い店舗やエントランスでは斜め下に吹出すなど、場所に応じた最適な設定をすることで、サーキュレーション効果を発揮して空調の省エネと室内環境の改善に貢献します。
また、居住領域において建築物衛生法、建築基準法、労働安全衛生法の目標基準(気流0.5m/s 以下)にも対応しており、居室者に不快感を与えることなく快適な空間を提供します。
  • 1:一般的な柱間隔:6.4m、天井高さ:店舗で4.5m、エントランスで8m 程度まで(当社調べ)
  • 2:-22.5°(上斜め向き)~90°(真下)までの11 段階

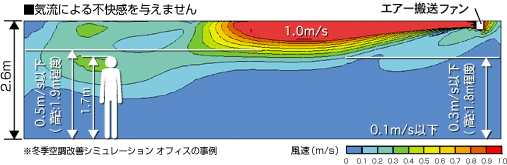

気流による不快感を与えません



インテリアデザイン

エアー搬送ファンインテリアタイプが2009年度グッドデザイン賞を受賞しました。

居室空間に融合するシャープデザイン

直線基調が一般的なオフィス空間などにおいて、インテリア性を損なわないように直線基調の面構成とシャープエッジを基準にデザインしました。
居室空間に融合するシャープデザイン

煩雑さ排除のすっきりデザイン

配線、留め具などを内包することにより、煩雑さを排除しました。

配置プラン例比較


避難口誘導灯よりスリムなデザイン

本体高さは避難口誘導灯(B級)※3より薄い177mm※4。天井からの出っ張りを抑えることで、天井のインテリアも損ないません。
コア径43mmの世界最小※5換気扇用コンデンサモーター「minimo」を送風機部分に採用することで、大幅な薄型化が可能になりました。
居室空間に融合するシャープデザイン
  • 3:消防法によるB 級は200mm 以上400mm 未満
  • 4:水平吹出しの場合
  • 5:2022年3月当社調べ。全自動無人化生産対応コンデンサ搭載型換気扇用交流モーターにおいて



静かな運転音

高効率羽根「エクスリーファン」採用による低騒音化

オフィスのように天井が低く人と製品の距離が近い場合でも、運転音が気にならないように高効率羽根「エクスリーファン」を採用し、一般的な空調機と同等の35dB以下(強運転時)※6を実現しました。
  • 6:当社調べ

■騒音の大きさの事例
許容騒音値 事 例
70dB 電話のベル
60dB 騒がしい事務所の中、普通の会話
50dB 普通の事務所の中
40dB 図書館の中
30dB 柱時計の振子、ささやき声
20dB 木の葉の触れ合う音

■エアー搬送ファンインテリアタイプ騒音一覧(単位:dB)
周波数 50Hz 60Hz
ノッチ
8mタイプ AH-0807S2-X 31 23 32 22
13mタイプ AH-1312S2-X 33 24 34 23



その他

運転確認ランプ

運転確認ランプ搭載

本体正面に運転確認ランプ(青色LED)を搭載していますので、目視で運転状況の確認ができ気流が不必要な場合に電源を切るなど、省エネに役立ちます。

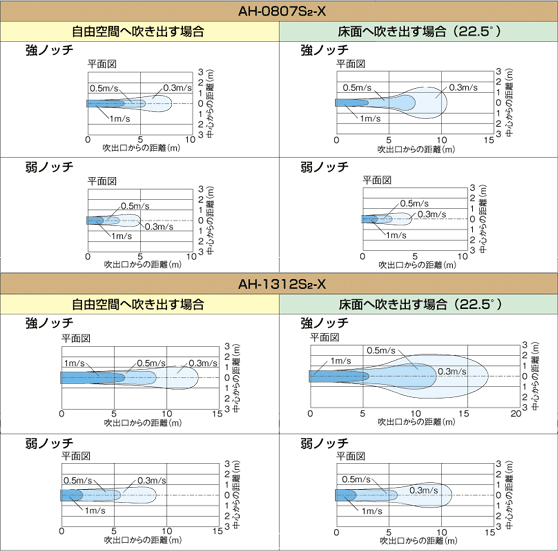

風速分布


風速分布図
