J-ファン・J-ファンロスナイミニ

24時間同時給排気形換気扇 J-ファン
機種選定・風量設定・設置がまるごと簡単!
J-ファン

建築基準法の改正により、ほとんどの居室で必要となる24時間換気設備。〈J-ファン〉なら、独自の工夫で、機種選定から風量設定・設置までまるごと簡単に。しかも高効率「S-ウィングファン」等の採用により、毎日の快適性や経済性も大幅に向上しました。

  • 本商品は壁据付専用です。天井には据付けできません。
  • 寒暖の差が激しい地域では、使用に制限があります。ご採用にあたっては、当社までご確認ください。
  • 室外温度-5℃以下、室内温度20℃、室内相対湿度50%以上の条件下では、本体に結露が発生する恐れがあります。
  • 霧の多い時期は一時的に給気を停止してください。(シャッター〔給気側〕も閉じてください。)
J-ファン

V-06JC(-BE)
V-08JC(-BE)
V-10JC(-BE)
V-12JC(-BE)
V-14JC
※(-BE)はベージュ色

3つのJustで、居室の24時間換気をいっそう簡単に!

Just 1 機種選定が簡単!

部屋の広さに合わせて選べる「畳数別」ラインアップ。

〈J-ファン〉は、明快な畳数表示のラインアップ構成。その部屋にジャストフィットする換気量の機種を一発選定できます。

抗菌タイプ
6畳用 V-06JC(-BE)
8畳用 V-08JC(-BE)
10畳用 V-10JC(-BE)
12畳用 V-12JC(-BE)
14畳用 V-14JC(-BE)
  • アンダーカットやドアガラリのない居室にご使用ください。
    〔設定条件〕
    天井高さ:2.5m、1畳面積:1.65m2、使用する屋外フードは、指定する機種との組合せによる。

Just 2 風量選定が簡単!

風量選定 電源接続時のワンアクションで、最適な風量設定が可能。

〈J-ファン〉なら、改正建築基準法で定められた必要換気回数の設定もカンタン。電源接続の際に、換気回数(0.5回/h・0.7回/h)を選択するだけです。

  • 換気回数(0.5回/h・0.7回/h)は、必ず電源接続時に設定してください。
  • 抗菌タイプ(V-06~14JC)は風量固定仕様(換気回数0.5回/h)ですので切替スイッチは付いていません。

Just 3 設置が簡単!

丸穴にぴったり Φ100㎜用(据付穴Φ120㎜)の丸穴にぴったりの簡易据付タイプ。

Φ100mmの専用2層管(同梱)で給気と排気を同時に行う〈J-ファン〉は、一般的なΦ100mmパイプ用の据付穴(丸穴)にジャストフィット。

らくらく据付

簡単据付

壁スイッチを不要に 壁スイッチを不要にして、簡単据付&省コストを実現。

電源スイッチを本体下部に搭載したことで、壁スイッチを不要に。本体に電源接続するだけのらくらく据付。

コンパクトボディ

本体コンパクト設計とパイプ位置センター振り分け。

本体は、コンパクトな幅390mm×縦187mm×奥行135mm。しかもパイプ位置が本体センター振り分けなので、据付場所の制約も少なく、素早い設置が可能です。

設置位置

設置位置

本体センター振り分け

本体センター振り分け

設置例

設置例

快適換気

低騒音&省エネ

低消費電力54円/月 24時間換気にうれしい運転音17dB&低消費電力

S-ウィングファンの採用により、寝室にもうれしい静かな運転音17dB。さらに2.8W(V-06J 0.5回/h換気モード、60Hz時)の低消費電力を実現。

  • V-06J・0.5回/h換気モードで24時間換気した場合。
  • 新電力料金目安単価27円/kWh(税込)による。
  • ご使用の環境により金額は異なります。

外気清浄(給気)

カテキン入り外気清浄フィルター搭載。
屋外のホコリや花粉だけでなく、フィルターからのいやなニオイの発生も抑えます。
  • 10μm以下の小さな粒子などは、通過する場合があります。
  • このフィルターは練込まれているカテキン成分が日光等に反応し、赤みがかかることがありますが、品質・性能面に変わりはありません。
外気清浄フィルター

外気清浄フィルター(給気用)

メンテナンス

外気清浄フィルター 外気清浄フィルターだけの楽々お手入れ。

本体前面からのワンタッチ取り出しでお手入れカンタン。

確実換気

高効率S-ウィングファン

高静圧&低騒音 高静圧&低騒音のファン採用。

高い換気効率と羽根汚れの大幅低減などを達成し、24時間換気に最適な換気扇を実現。

  • 給気側は当社ダクト用換気扇にも搭載の「高効率シロッコファン」を採用。

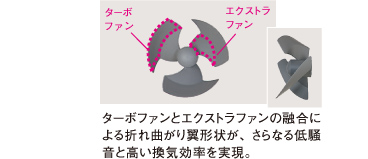

S-ウィングファン

「S-ウィングファン」の形状と気流の構造

S-ウィングファン

2モーター&2ファン

2モーター&2ファン 〈同時給排気モード〉と〈自然給気モード〉を自在に切り換え可能。

給気と排気それぞれにモーターとファンを搭載し、確実な同時給排気を実現。さらに本体下部の給気用ファンスイッチで自然給気に切り換え可能。

  • 台風など風の強い時や、霧が発生した時には、シャッターを閉じてください。

セパレート給排気

独自の「J-気流」により、部屋全体を効率よく換気。

完全セパレートの給気・排気口構造により、独自の「J-気流」を実現。部屋のすみずみまで新鮮な空気が行き渡ります。

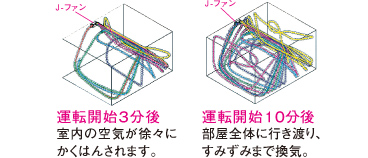

給気・排気風量シミュレーション

給気・排気風量シミュレーション

「J-気流」の効果

「J-気流」の効果

抗菌タイプ

クリーン

抗菌剤 本体樹脂部に抗菌剤を採用。

抗菌金属イオンが細菌細胞(タンパク質)と結合・分解し、菌の増殖を抑えます。

SIAAマーク

SIAAマークはISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

リニューアル

既設住宅への設置も可能な電源コード接続。

J-ファン〈抗菌タイプ〉は、電源コード接続も可能。既設住宅への設置などリニューアルにも対応します。(標準タイプには使用できません。)

ダイレクトコンセントプラグ変換コード ダイレクトコンセントプラグ変換コード(別売)

(70cm)P-01DC
(250cm)P-250DC

システム部材

交換用外気清浄フィルター
交換用外気清浄フィルター(不織布タイプ)

P-06JF
希望小売価格 1,000 円(税別)

  • 2枚入り
  • フィルター材質:ポリプロピレン不織布フィルター(カテキン入り)
  • 捕集率:10μm 以上の粒子約 82%(質量法)
  • 寸法:タテ 109 ×ヨコ 98mm
  • このフィルターは練り込まれているカテキン成分が日光等に反応し、赤みがかることがありますが、品質・性能面に変わりはありません。
〈微小粒子用〉高性能フィルター
〈微小粒子用〉高性能フィルター

P-06JHHF
希望小売価格 2,000 円(税別)

  • J-ファン専用(1枚入り)
  • フィルター材質:ポリプロピレン + ポリエステル
  • 捕集率:2.0μm以上の粒子約95%(計数法)
  • 寸法:タテ108×ヨコ97×厚さ9mm
  • 〈微小粒子用〉高性能フィルターを取付けると、標準装備の外気清浄フィルターに比べて、有効換気量は約15%低下します。
交換用高性能除じんフィルター
交換用高性能除じんフィルター

P-06JHF
希望小売価格 1,200 円(税別)

  • J-ファン専用(1枚入り)
  • フィルター材質:ポリプロピレン不織布
  • 捕集率:10μm 以上の粒子約 98%(質量法)
  •
  • 寸法:タテ 108×ヨコ 97×厚さ9mm
交換用 NOx吸収フィルター
交換用 NOx吸収フィルター

P-06JNF
希望小売価格 3,000 円(税別)

  • 1枚入り
  • 寸法:タテ 104 ×ヨコ 96 ×厚さ 6mm
プラスチック製フード
プラスチック製フード

P-50CVP3
希望小売価格 2,700 円(税別)

(ブラック)P-50CVP3-BK
希望小売価格 2,700 円(税別)

  • 雨が入りにくい耐雨性構造
  • 水切板付
ステンレス製フード
ステンレス製フード

P-50CVS6
希望小売価格 11,800 円(税別)

  • 雨が入りにくい耐雨性構造
  • 水切板付
  • 耐食性ステンレス(SUS304)
  • 粉体塗装仕上げ
  • 質量 0.5kg
  • 重塩害地区でご使用の際は、重塩害地区用(受注対応)をご指定ください。
    (詳しくは最寄の三菱電機住環境システムズ(株)までご確認ください)
  • 重塩害地区用(受注対応)に関する仕様、値増価格については三菱換気送風機総合カタログを参照ください。
ダイレクトコンセントプラグ変換コード
ダイレクトコンセントプラグ変換コード

P-01DC(70cm)
希望小売価格 600 円(税別)

P-250DC(250cm)
希望小売価格 1,200 円(税別)
