大画面マルチシステム
仕様書：LED-DLP®方式プロジェクターシステム 4:3タイプ 50型
VS-50PE78U
横にスクロール出来ます
| 組み合せ型名 | VS-50PE78U | |
|---|---|---|
| 解像度 | SXGA+ | |
| サイズ | 50型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1400 × 1050 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
1020（ブライトモード時） 750（ノーマルモード時） 510（エコモード時） 280（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1600：1 | |
| 外形寸法（mm）W × H × D | 1016 × 1015 × 630 | |
| 質量（kg） | 72 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
340 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
233（ブライトモード時） 147（ノーマルモード時） 108（エコモード時） 88（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- ※2ブースト設定は単面使用に最適な、明るさを重視した設定になります。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。

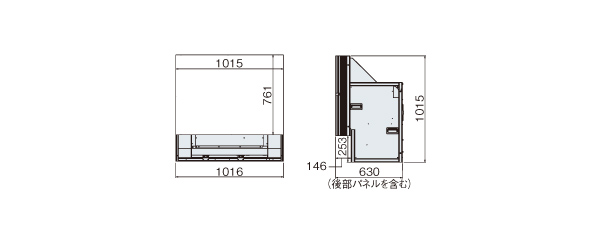

製品外形図
VS-50PEF78U
横にスクロール出来ます
| 組み合せ型名 | VS-50PEF78U | |
|---|---|---|
| 解像度 | SXGA+ | |
| サイズ | 50型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1400 × 1050 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
1020（ブライトモード時） 750（ノーマルモード時） 510（エコモード時） 280（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1600：1 | |
| 外形寸法（mm）W × H × D | 1017 × 1017 × 717 | |
| 質量（kg） | 79 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
340 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
233（ブライトモード時） 147（ノーマルモード時） 108（エコモード時） 88（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- ※2ブースト設定は単面使用に最適な、明るさを重視した設定になります。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。
製品外形図
VS-50XE74U
横にスクロール出来ます
| 組み合せ型名 | VS-50XE74U | |
|---|---|---|
| 解像度 | XGA | |
| サイズ | 50型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1024 × 768 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度 | 標準値 （フルビット、TYPICAL値） （標準色温度設定時） |
630（ブライトモード時） 490（ノーマルモード時） 350（エコモード時） 140（ADV.ECOモード時） |
| コントラスト（TYPICAL値） | 1700：1 | |
| 外形寸法（mm）W × H × D | 1016 × 1015 × 630 | |
| 質量（kg） | 72 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
260 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
174（ブライトモード時） 127（ノーマルモード時） 102（エコモード時） 79（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）又はLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。
製品外形図
VS-50XEF74U
横にスクロール出来ます
| 組み合せ型名 | VS-50XEF74U | |
|---|---|---|
| 解像度 | XGA | |
| サイズ | 50型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1024 × 768 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度 | 標準値 （フルビット、TYPICAL値） （標準色温度設定時） | 630（ブライトモード時） 490（ノーマルモード時） 350（エコモード時） 140（ADV.ECOモード時） |
| コントラスト（TYPICAL値） | 1700：1 | |
| 外形寸法（mm）W × H × D | 1017 × 1017 × 717 | |
| 質量（kg） | 79 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
260 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
174（ブライトモード時） 127（ノーマルモード時） 102（エコモード時） 79（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）又はLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。

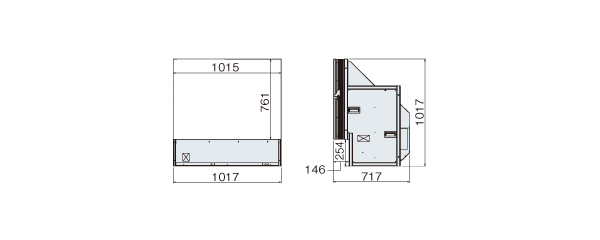

製品外形図
LVP-50XE70
横にスクロール出来ます
| 組み合せ型名 | LVP-50XE70 | |
|---|---|---|
| 解像度 | XGA | |
| サイズ | 50型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1024 × 768 | |
| 水平視野角／垂直視野角 | 116／50 | |
| 輝度（cd／m2）（フルビット、TYPICAL値） | 510（ブライトモード時） 420（ノーマルモード時） 330（エコモード時） |
|
| コントラスト（TYPICAL値） | 1700：1 | |
| 外形寸法（mm）W × H × D | 1016 × 1015 × 630.4 | |
| 質量（kg） | 71 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
270 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
220（ブライトモード時） 160（ノーマルモード時） 117（エコモード時） |
|
| 電源電圧 | 100V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。

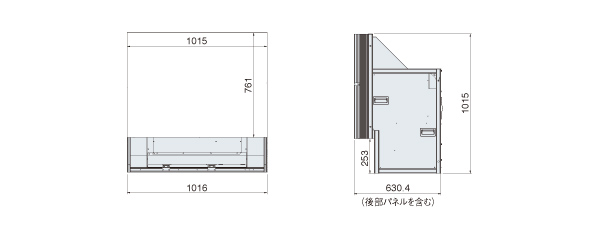

製品外形図
LVP-50XEF70
横にスクロール出来ます
| 組み合せ型名 | LVP-50XEF70 | |
|---|---|---|
| 解像度 | XGA | |
| サイズ | 50型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1024 × 768 | |
| 水平視野角／垂直視野角 | 116／50 | |
| 輝度（cd／m2）（フルビット、TYPICAL値） | 510（ブライトモード時） 420（ノーマルモード時） 330（エコモード時） |
|
| コントラスト（TYPICAL値） | 1700：1 | |
| 外形寸法（mm）W × H × D | 1017 × 1017 × 716.6 | |
| 質量（kg） | 78 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
270 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
220（ブライトモード時） 160（ノーマルモード時） 117（エコモード時） |
|
| 電源電圧 | 100V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。

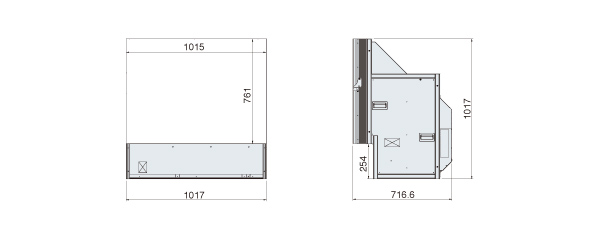

製品外形図
LVP-50PE70
横にスクロール出来ます
| 組み合せ型名 | LVP-50PE70 | |
|---|---|---|
| 解像度 | SXGA+ | |
| サイズ | 50型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1400 × 1050 | |
| 水平視野角／垂直視野角 | 116／50 | |
| 輝度（cd／m2） | 標準値 （フルビット、TYPICAL値） （標準色温度設定時） |
550（ブライトモード時） 450（ノーマルモード時） 350（エコモード時） |
| コントラスト（TYPICAL値） | 1900：1 | |
| 外形寸法（mm）W × H × D | 1016 × 1015 × 630.4 | |
| 質量（kg） | 71 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
320 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
270（ブライトモード時） 210（ノーマルモード時） 170（エコモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
LVP-50PEF70
横にスクロール出来ます
| 組み合せ型名 | LVP-50PEF70 | |
|---|---|---|
| 解像度 | SXGA+ | |
| サイズ | 50型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1400 × 1050 | |
| 水平視野角／垂直視野角 | 116／50 | |
| 輝度（cd／m2） | 標準値 （フルビット、TYPICAL値） （標準色温度設定時） |
550（ブライトモード時） 450（ノーマルモード時） 350（エコモード時） |
| コントラスト（TYPICAL値） | 1900：1 | |
| 外形寸法（mm）W × H × D | 1017 × 1017 × 716.6 | |
| 質量（kg） | 78 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
320 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
270（ブライトモード時） 210（ノーマルモード時） 170（エコモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
VS-50PE75U
横にスクロール出来ます
| 組み合せ型名 | VS-50PE75U | |
|---|---|---|
| 解像度 | SXGA+ | |
| サイズ | 50型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1400 × 1050 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2）（フルビット、TYPICAL値） | 820（ブライトモード時） 670（ノーマルモード時） 500（エコモード時） |
|
| コントラスト（TYPICAL値） | 1600：1 | |
| 外形寸法（mm）W × H × D | 1016 × 1015 ×630 | |
| 質量（kg） | 72 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
320 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
210（ブライトモード時） 160（ノーマルモード時） 120（エコモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
製品外形図
VS-50PEF75U
横にスクロール出来ます
| 組み合せ型名 | VS-50PEF75U | |
|---|---|---|
| 解像度 | SXGA+ | |
| サイズ | 50型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1400 × 1050 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2）（フルビット、TYPICAL値） | 820（ブライトモード時） 670（ノーマルモード時） 500（エコモード時） |
|
| コントラスト（TYPICAL値） | 1600：1 | |
| 外形寸法（mm）W × H × D | 1017 × 1017 × 717 | |
| 質量（kg） | 79 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
320 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
210（ブライトモード時） 160（ノーマルモード時） 120（エコモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 50V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。

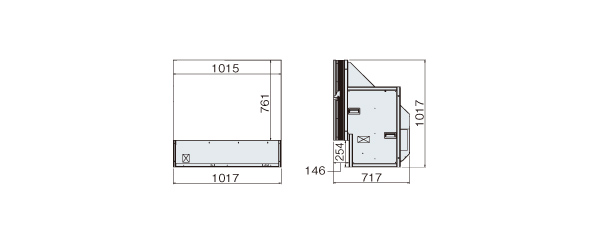

製品外形図
