大画面マルチシステム
仕様書：LED-DLP®方式プロジェクターシステム ワイドタイプ 70型
VS-70HE78U
横にスクロール出来ます
| 組み合せ型名 | VS-70HE78U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
610（ブライトモード時） 440（ノーマルモード時） 300（エコモード時） 120（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1550 × 1145 × 897 | |
| 質量（kg） | 107 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
370 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
258（ブライトモード時） 174（ノーマルモード時） 124（エコモード時） 96（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- ※2ブースト設定は単面使用に最適な、明るさを重視した設定になります。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。
製品外形図
VS-70HEF78U
横にスクロール出来ます
| 組み合せ型名 | VS-70HEF78U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
610（ブライトモード時） 440（ノーマルモード時） 300（エコモード時） 120（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1551 × 1147 × 962 | |
| 質量（kg） | 112 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
370 |
| 参考値 （VC-B70DC1枚実装時） （標準色温度設定時） |
258（ブライトモード時） 174（ノーマルモード時） 124（エコモード時） 96（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- ※2ブースト設定は単面使用に最適な、明るさを重視した設定になります。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。
製品外形図
VS-70HE120U
横にスクロール出来ます
| 組み合せ型名 | VS-70HE120U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
430（ブライトモード時） 340（ノーマルモード時） 250（エコモード時） 140（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1550 × 1145 × 897 | |
| 質量（kg） | 101 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
250 |
| 参考値 （OPSボード未実装時） |
172（ブライトモード時） 131（ノーマルモード時） 95（エコモード時） 80（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）又はLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。
製品外形図
VS-70HEF120U
横にスクロール出来ます
| 組み合せ型名 | VS-70HEF120U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
430（ブライトモード時） 340（ノーマルモード時） 250（エコモード時） 140（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1551 × 1147 × 962 | |
| 質量（kg） | 106 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
250 |
| 参考値 （OPSボード未実装時） |
172（ブライトモード時） 131（ノーマルモード時） 95（エコモード時） 80（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）又はLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。

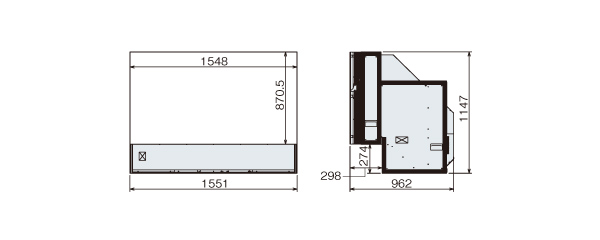

製品外形図
VS-70WE120U
横にスクロール出来ます
| 組み合せ型名 | VS-70WE120U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
650（ブライトモード時） 460（ノーマルモード時） 310（エコモード時） 150（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1550 × 1145 × 897 | |
| 質量（kg） | 102 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
本体電源／オプション電源 単独駆動時：330W、並列駆動時：340W |
| 参考値 （OPSボード未実装時） （単独駆動時） |
225（ブライトモード時） 137（ノーマルモード時） 97（エコモード時） 77（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ― | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）又はLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。

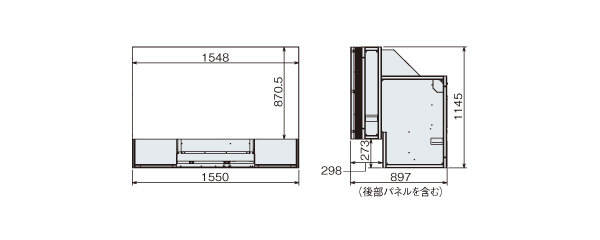

製品外形図
VS-70WEF120U
横にスクロール出来ます
| 組み合せ型名 | VS-70WEF120U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ ※1 | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 114／56 | |
| 輝度（cd／m2） （フルビット、TYPICAL値） （標準色温度設定時） |
650（ブライトモード時） 460（ノーマルモード時） 310（エコモード時） 150（ADV.ECOモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1551 × 1147 × 962 | |
| 質量（kg） | 107 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
本体電源／オプション電源 単独駆動時：330W、並列駆動時：340W |
| 参考値 （OPSボード未実装時） （単独駆動時） |
225（ブライトモード時） 137（ノーマルモード時） 97（エコモード時） 77（ADV.ECOモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）又はLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- ※1その他オプションスクリーンの光学性能等の仕様や対応機種に関しては、別途お問い合わせ下さい。
- 本製品及び本製品を使用した映像システムは、すべて受注対応品です。
- 本カタログに掲載されている全てのDLP®方式プロジェクターシステムは「JIS C61000-3-2適合品」です。
- DLP®は高精度技術で製造されていますが、ごく一部の画素が光らなかったり、常時点灯する画素が発生することがありますので、あらかじめご了承ください。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
- 本製品には運搬・設置・調整が必要になり、別途費用が必要になりますのでご注意ください。
製品外形図
VS-70HE75U
横にスクロール出来ます
| 組み合せ型名 | VS-70HE75U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 162／105 | |
| 輝度（cd／m2）（フルビット、TYPICAL値） | 470（ブライトモード時） 390（ノーマルモード時） 290（エコモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1550 × 1145 ×897 | |
| 質量（kg） | 107 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
350 |
| 参考値 （VC-B70D1C枚実装時） （標準色温度設定時） |
250（ブライトモード時） 190（ノーマルモード時） 150（エコモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | - | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 35°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
製品外形図
VS-70HEF75U
横にスクロール出来ます
| 組み合せ型名 | VS-70HEF75U | |
|---|---|---|
| 解像度 | フルHD | |
| サイズ | 70型 | |
| スクリーンタイプ | 高機能スクリーン | |
| 光源 | LED | |
| 表示解像度（ピクセル） | 1920 × 1080 | |
| 水平視野角／垂直視野角 | 162／105 | |
| 輝度（cd／m2）（フルビット、TYPICAL値） | 470（ブライトモード時） 390（ノーマルモード時） 290（エコモード時） |
|
| コントラスト（TYPICAL値） | 1500：1 | |
| 外形寸法（mm）W × H × D | 1551 × 1147 ×962 | |
| 質量（kg） | 112 | |
| 消費電力（W） | 定格値 （ボードフル実装時） |
350 |
| 参考値 （VC-B70D1C枚実装時） （標準色温度設定時） | 250（ブライトモード時） 190（ノーマルモード時） 150（エコモード時） |
|
| 電源電圧 | 100-240V±10% 50／60Hz±1Hz | |
| フロントメンテナンス構造 | ○ | |
| 12bit高画質回路 | ○ | |
| 輝度・色度自動補正機能 | ○ | |
| 制御信号 | シリアル信号（RS-232C）またはLAN（RJ-45） | |
| 動作温度湿度条件 | 10°C - 30°C 20% - 80% |
|
| スクリーンサイズ | 70V型 | |
- V型とは、有効画面の対角寸法を基準とした目安です。
- お断りなしに仕様を変更することがありますので、あらかじめご了承ください。
製品外形図
