2019年8月27日
半導体No.1907

低ノイズと低電力損失の両立を実現したインバーター駆動用パワー半導体モジュール

三菱電機「超小型DIPIPM Ver.7」シリーズ発売のお知らせ

印刷用ページへ

 三菱電機株式会社は、白物家電や産業用モーターをインバーター駆動するパワー半導体モジュールの新シリーズとして、低ノイズと低電力損失の両立を実現した「超小型DIPIPMTM Ver.7」シリーズ(定格電流10A〜30A、耐圧600V)を10月29日に発売します。

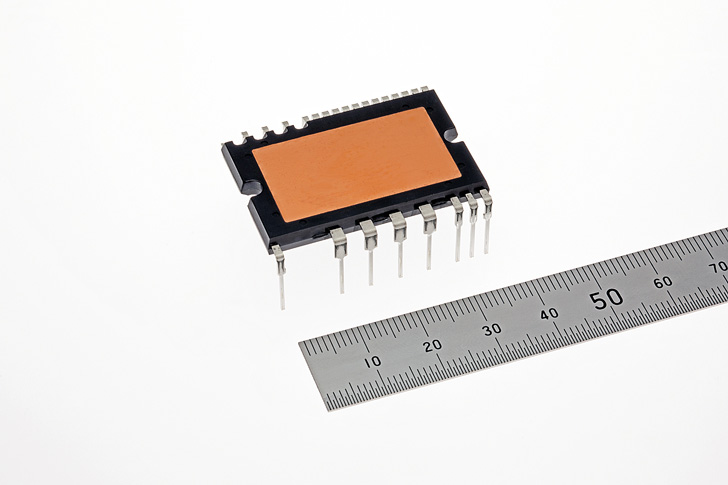

「超小型DIPIPM Ver.7」シリーズ

「超小型DIPIPM Ver.7」シリーズ

新製品の特長

  1. 低ノイズと低電力損失の両立により、幅広いアプリケーションに対応
    • CSTBTTM※1構造を採用した新開発の低ノイズ第7世代IGBT搭載により、従来製品※2同等の低電力損失ながら、さらなる低ノイズを実現し、産業用途モーターなど幅広いアプリケーションに対応
    • 低ノイズ第7世代IGBT搭載により、これまで必要だった基板上のノイズ対策部品の削減が可能で、インバーターの小型化・低コスト化に貢献
    • インバーターの低電力損失化に貢献し、エアコンなどのエネルギー消費効率の改善にも寄与
    • ※1キャリア蓄積効果を利用した当社独自のIGBT
    • ※2超小型DIPIPM Ver.6
  2. 上限保証温度の向上により、インバーターシステムの設計自由度が向上
    • 従来製品比※2で上限温度の保証を25℃拡大し、動作モジュール温度上限+125℃、最大接合温度上限+175℃を実現
    • 上限温度保証の拡大により、インバーターシステムの放熱設計の自由度が向上
    • IGBTチップの接合部とケース間の熱抵抗を従来比※2で約28%低減することにより、IGBTチップの温度上昇を抑制し、放熱設計の簡素化に貢献(定格電流20A、30A製品のみ)
  3. 従来製品との互換性を維持
    • 外形サイズ、ピン配置など、当社超小型DIPIPMシリーズの従来製品との互換性を維持

発売の概要

製品名 形名 定格 サンプル価格
(税抜き)
発売日
超小型
DIPIPM Ver.7
PSS10S93E6/F6 10A / 600V 1,200円 10月29日
PSS15S93E6/F6 15A / 600V 1,500円
PSS20S93E6/F6 20A / 600V 1,700円
PSS30S93E6/F6 30A / 600V 2,200円
お問い合わせ先
三菱電機株式会社 半導体・デバイス第一事業部 パワーデバイス営業部

TEL: (03)3218-3239 FAX: (03)3218-2723
