高画質・高圧縮で効率よく監視する先進のデジタルCCTVソリューション MELOOK DG2

主な特長

新型ビューワによる操作性向上

操作の容易さと作業効率を高めるためワイド画面を採用。監視に必要なカメラ映像(ライブ・再生)、カメラ配置図、カメラ一覧から、入退室管理までをひとつの画面で一元管理。見やすくわかりやすいGUIで操作性を大きく向上させています。

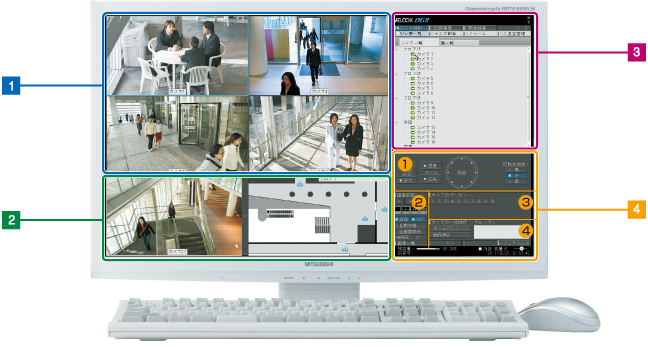

フルHD(1920×1080)対応の高解像度モニターで操作性に優れた、新ビューワ

1 モニタリングのライブ映像、または記録再生を分割表示

ライブSXVGA・15fps(H.264)×4画を1画面に4分割表示

H.264で圧縮したSXVGAの鮮明な4画像を、1画面に4分割して15fpsの滑らかなライブ表示ができます。(M-JPEGの場合:10fps)

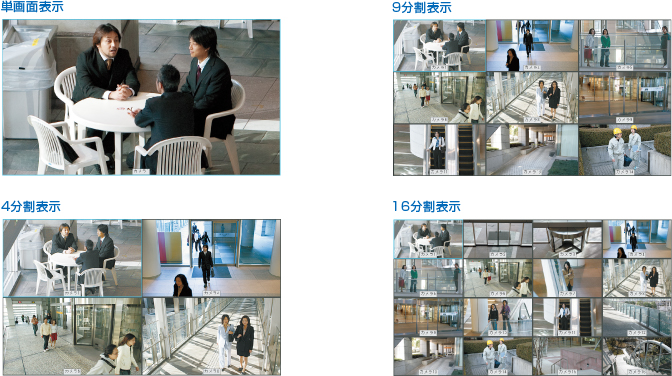

分割表示で効率よく監視

モニタリング中のライブ映像、または記録再生時には単画面から16分割まで切替が可能。アラーム発生時には4分割のライブ表示に切り替わるなど、監視効率の向上に役立ちます。

※H.264対応カメラの設定により、表示できるカメラ数に制約が出る場合があります。

2 地図などを自由に表示。使い勝手を高める「フリーエリア」

マップを表示したり、特に重要なカメラの映像を常時ライブ表示したりすることもできます。

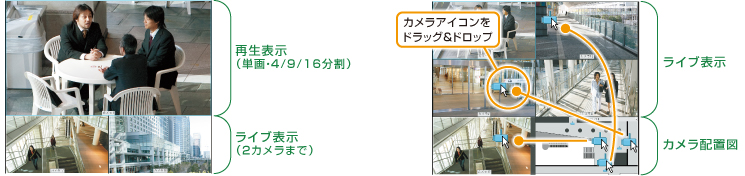

再生表示しながらライブが可能な「ライブ中再生」機能

  • ・重要箇所を常に監視しながら、記録映像の操作が行えます。
  • ・フリーエリアでは、2カメラまでのライブ映像を表示でき、1カメラ分のエリアにマップを表示させることが可能です。

監視位置が視覚的に確認できる「カメラ配置図表示」

  • ・アイコン、扉アイコンなどを配置し、見たいカメラのアイコンをクリックするだけでライブ映像を表示することができます。
  • ・カメラアイコンを「画像表示パネル」にドラッグ&ドロップすれば、今見たいライブ映像を集めて表示することができます。

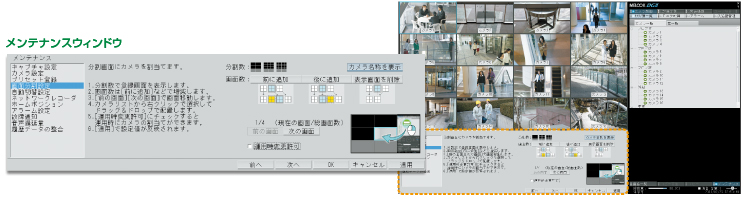

より使いやすくなった「新メンテナンスウィンドウ」

メンテナンス画面では、各設定項目の選択時に項目の説明が表示されるようになりました。取扱説明書が手許にない場合でも簡単に設定ができます。

1 カメラツリーやアラームリストから、映像を自在に選択

カメラ/扉選択パネル

最大カメラ512台と40扉をツリー表示。カメラアイコンを画像表示パネルにドラッグ&ドロップして映像の切替えができます。扉アイコンをクリックすると、関連付けされたカメラの制御が可能となります。(MELSAFETY-P連携の場合)

アラームリスト

  • ・モーションディテクターや各種センサーなどから発生したアラームをリスト化。
  • ・クリックするだけで関連した記録映像を再生できます。

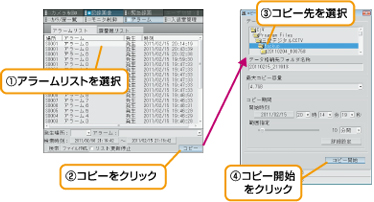

  • ・アラームリストから簡単に記録映像のコピーも行えます。

1 マウス操作で簡単にシステム制御が可能

1 カメラ制御パネル

カメラのフォーカスやPTZ(パン・チルト・ズーム)などが行えます。

2 画面制御パネル

画像表示の選択、静止画の記録、全画面への切替えなどを行います。

3 カメラプリセットパネル

複合一体型カメラのプリセット制御(最大255点)の設定が可能です。

4 一括操作パネル

グループ設定された全てのカメラを一括で制御します。

入退室管理システム「MELSAFETY-P」との連携が可能

三菱電機独自のセキュリティー構成プラットフォームの「DIGUARD NET」に対応、
入退室管理管理システム「MELSAFETY-P」との連携機能を搭載。
ひとつの画面で、映像監視と入退室管理が可能です。

※当ウェブサイト上で使用した映像写真及び画面は、効果を説明する為のイメージです。
掲載の写真は、効果を分かりやすく表現したもので、実際の映像とは異なります。
