高画質・高圧縮で効率よく監視する先進のデジタルCCTVソリューション MELOOK DG2

仕様一覧

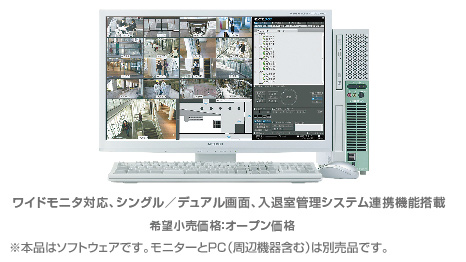

ネットワークビューワ
NR-SW6000 生産終了
NR-SW6000
  NR-SW6000仕様
対応機種
※その他の接続可能機種につきましては、販売窓口にお問い合わせください。
R-6140、MDIT製 ネカ録4.0※三菱製レコーダーとMDIT製ネカ録の混在はできません。NC-4085/4510/6100/6700/6400/6500、NV-6000 ※JPEGのみ対応、R-2450、IDC-PV1/4
映像表示 分割表示 単画、4画、9画、16画※左記以外にライブ映像を最大2画、画面上に常時表示することが出来ます。
表示サイズ 単画:約1280x720dot(HD) (4:3画像表示時の有効表示サイズ:960×720dot)
4画:約640×360dot (4:3画像表示時の有効表示サイズ:480×360dot)
9画:約426×240dot (4:3画像表示時の有効表示サイズ:320×240dot)
16画:約320×180dot (4:3画像表示時の有効表示サイズ:240×180dot)※ネカ録使用時は16画を使用できません。
フレームレート
(JPEG・VGA)
単画:約30fps(フル画:約15fps)、4画:各画像 約30fps(フル画:約10fps)、 9画:各画像 約15fps(フル画:約7.5fps)、16画:各画像 約7.5fps(フル画:約4.3fps)
フレームレート
(JPEG・SXVGA)
単画:約30fps(フル画:約15fps)、4画:各画像 約10fps(フル画:約5fps)、9画:各画像 約5fps(フル画:約3fps)、16画:各画像 約2fps(フル画:約1fps)
フレームレート
(H.264・VGA/SXVGA)
カメラで設定した送信レートで表示します。
※カメラで設定した送信レートによって1画面に同時表示可能な画像数に制限があります。
機能 フル画表示、自動切換表示、カメラ名称表示、静止画キャプチャ
※H.264画像の静止画キャプチャはJPEG画像で保存されます。
ライブ音声再生 再生音声数 1台※ネカ録使用時のカメラ音声はライブ/記録のいずれか一方のみとなります。
記録音声再生 再生音声数 1台※ネカ録使用時は単画時のみ記録音声再生が可能となります。
映像監視 カメラ接続台数 512台(最大)
カメラツリー選択 カメラ一覧から選択します。
カメラアイコン選択 平面図上のアイコンから選択します
入退室管理 履歴件数 通行履歴件数:200,000件(最大)、扉警報履歴件数:10,000件(最大)
在室管理人数 3,000人(最大)
ユーザー登録数 3,000人(カード登録時、最大)※ユーザー登録は入退室管理機器で実施。
1扉に関連付けされるカメラ台数 4台(最大)
扉遠隔制御 連続施錠、連続解錠、一時解錠等可能
扉ツリー選択 扉一覧から選択します。
扉アイコン選択 平面図上のアイコンから選択します
顔画像表示 登録ユーザーの顔画像表示が可能(別途登録作業が必要)
映像監視-入退室管理連携機能 扉選択時 関連付けされたカメラ映像に自動切換
扉警報発生時 関連付けされたカメラ映像に自動切換、アラーム記録開始
通行履歴 通行履歴から記録映像の検索・再生が可能
扉警報履歴 扉警報履歴から記録映像の検索・再生が可能
カメラ制御項目
※カメラ端末でサポートしていない機能は制御できません。
回転台:パン/チルト、回転速度:高速/中速/低速(パン/チルト共用)、レンズ:ズーム/ フォーカス/AF起動、プリセット登録/呼出:255点(最大)、プリセットシーケンス:5点(最大)、 ワイパー:ONボタン押下期間だけ動作、照明:ON/OFF、オートパン:ON/OFF、
接点出力:NC-6000/6600/6100/6700/6500
※カメラに対して接点出力要求。
レコーダー再生制御 レコーダー接続台数:255台(最大)、順方向再生:記録レート(最大30fps)で表示
逆方向再生:記録レート(最大30fps)で表示 ※H.264画像の逆方向再生は出来ません。
早送り/早戻し再生:±2~±100倍速再生(単画面表示時)※H.264画像の場合、記録レート等により制限があります。
コマ送り/コマ戻し:1フレーム単位で再生※H.264画像とJPEG画像の混在表示時、再生される映像の時刻にずれが発生します。
タイムデート検索:日時指定で検索します
入退室管理履歴検索:通行履歴、扉警報履歴から検索
アラームリスト検索:アラームリストから検索
分割画面再生:4分割、9分割、16分割 但し、最大記録レート15fps
※JPEG時、最大倍速度:4倍速
※H.264時、最大倍速度は4倍速で、記録レートに応じて1画面に同時表示可能な画像数に制限があります。
※分割画面での再生はRAID構成やカメラ解像度によって制限がでます。
映像遠隔配信
※遠隔配信用のネットワークIFが必要です。
※JPEG画像のみ配信可能になります。
クライアント接続台数 5台(最大)
Webサーバ Microsoft® Internet Information Service(IIS)7.5
クライアントブラウザー Microsoft® Internet Explorer 8以上
機器故障監視 ネットワークレコーダー 255台(最大)
カメラ 512台(最大)
ネットワークマルチビューワ 64台(最大)
外部センサー 100台(最大)
IDコントローラー 10台(最大)
機能 制御対象機器の通信状態を定期的に監視し、異常を検出した場合、ユーザーに通知します。
アラーム連動 外部センサー連動 外部センサー信号をLAN接続※X-1160(三菱製)又はCommAssistI/O(アイネットデバイス社製)。
モーションディテクト連動 NC-4085/4510/6000/6600/6100/6700/6400/6500、ネカ録からのモーションディテクト信号に対応
※H.264カメラの場合、IDR記録からフルレート記録への変更が可能。また、記録方式を変更しない場合もアラームリストを残すことが可能。
コピー機能 コピー数 最大4カメラ/1操作
コピーフォーマット JPEG独自フォーマット(H.264画像は、JPEG変換してコピー)
SDコピー機能
※SDカード記録対応カメラ(NC-6500)のみ対象となります。
コピー数 最大1カメラ/1操作
コピーフォーマット JPEG
NV-6000制御
※文字表示数は最大8文字です。
NV-6000接続台数 64台(最大)
分割表示切換 単画(手動切替のみ)、4画、9画、16画(アラーム連動時は単画、4画)
自動映像切換 単画、4画、9画、16画自動切換(アラーム連動時は単画、4画)
表示映像選択 平面図より指定のカメラをドラッグ&ドロップすることで指定の映像を表示可能(JPEG VGA、JPEG SXVGAのみ可。)
操作器(R-2450) 操作器接続台数 1台(最大)※操作器R-2450をRS-232Cで接続可能(別途、電源用にUSBポートが必要)
ネットワークI/F 画像プロトコル RTP/UDP/IP(マルチキャスト)
音声プロトコル RTP/UDP/IP(マルチキャスト)
カメラ制御プロトコル TCP/IP
再生制御プロトコル TCP/IP
映像配信プロトコル HTTP(JPEGのみ)
コンピューター要件 OS:Microsoft®社製 Windows® 7(Professional Edition 32bit)、
CPU:インテル® Core i7 2.8GHz以上(推奨)、メインメモリ:4GB以上、
ビデオ:1920x1080dot 32bit/3840x1080dot 32bit(デュアルモニター使用時)、
ネットワーク:1000BASE-T[センチュリー製 CIF-GBE]、
ディスプレイ:デュアルモニター対応、シリアルポート:1ヶ以上、USBポート:1ヶ以上、
PCIe1.1:1ヶ以上(NIC用)、ビデオボード:nVIDIA® GT620(1GB)。
NR-SW6000インストールPC台数 最大1台 ※同一システム内で使用可能なマスタ用NR-SW6000は1台のみです。
ライセンス 最大1台 1台のコンピューターにインストールできます。※プロダクトIDによるセットアップ時認証方式
同梱品 リーフレット(使用上のお願い):1部、ソフトウェア使用許諾契約書:1部
セットアップCD:1部(プロダクトID貼付済)※取扱説明書は、セットアップCDに同梱。
