原子力プラント用電気品
製品紹介
原子炉格納容器
原子炉建屋
原子炉補助建屋
タービン建屋
屋外
その他設備

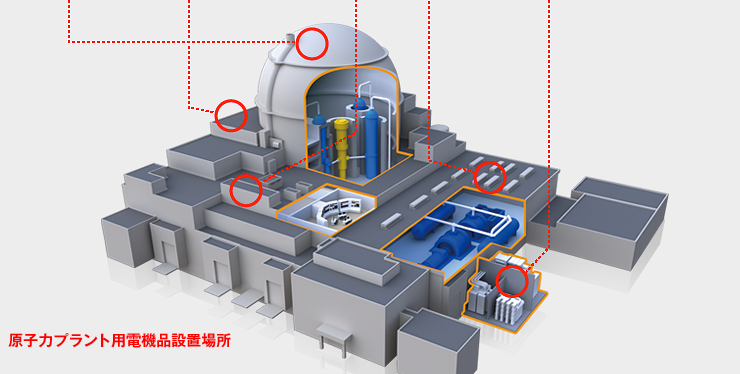

原子力プラント用電気品設置場所
RCPモーター : Reactor Coolant Pump Motor(一次冷却材ポンプモーター)
RCPモーター
原子炉を冷却するために一次冷却水をポンプで循環させます。
このポンプを安定して回すためのモーターです。
制御棒駆動コイル
制御棒の保持や希望の位置へステップ状に移動させるメカニズムを、電磁力によって動作させるコイルです。
加圧器ヒーター
加圧器は一次系の水に圧力を加えます。この加圧器の圧力をヒーターによる温度制御で加減する装置です。
電気および光ペネトレーション
電気および光ペネトレーション
原子炉格納容器から電線を引き出すところで、内外の空気が混じらないよう密閉する装置です。
炉内・外核計装用検出器
炉内・外核計装用検出器
核燃料の燃焼状態を監視し、中性子の状態をチェックする装置です。
炉内計装装置駆動装置
原子炉内で中性子量を測定する装置を出し入れします。
非常用ディーゼル発電機・制御盤
非常用ディーゼル発電機・制御盤
発電所が停止し外部からの電気も供給されない場合、発電所を安全に稼働させるために、ディーゼルエンジンで電気をつくる安全装置です。
制御棒駆動用電源装置
原子炉から出るエネルギー量は制御棒で加減します。この制御棒を動かすための電源装置です。
安全系補機電動機
原子炉に水を流し込むポンプを駆動するモーターです。事故の波及を防ぎ確実に原子炉を停止させるために、耐環境性、耐震性を備えています。
原子炉トリップ遮断器盤
原子炉の発熱を防ぐために、制御棒を原子炉内に落下させる装置です。
制御棒制御装置
制御棒制御装置
原子炉の中の熱(原子炉の出力)を加減する装置です。制御棒を出し入れします。

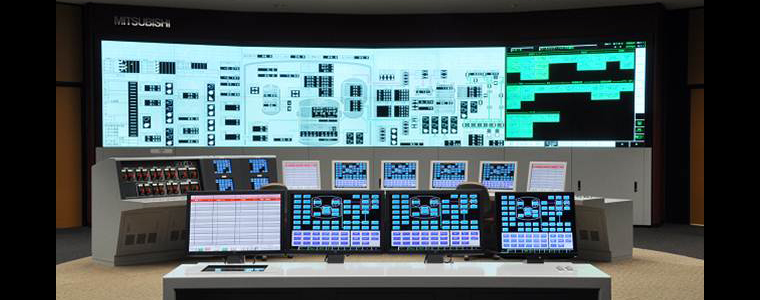

中央制御盤
中央制御盤
原子力発電所が安全に運転されているかを監視するために、所内からさまざまな情報が送られてきます。その情報をもとに、訓練を受けた運転員が24 時間監視し、ここから指令を出して常に発電所内の安全運転を維持しています。

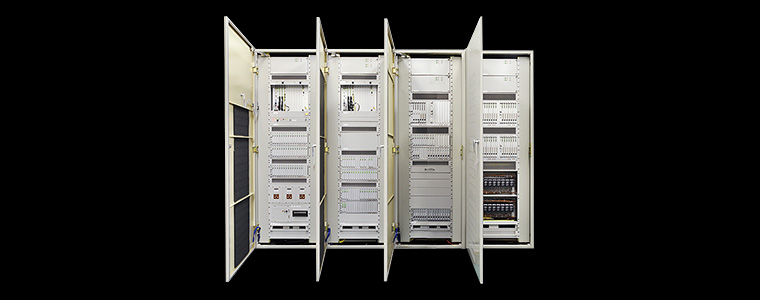

デジタル原子炉安全保護装置/制御装置
デジタル原子炉安全保護装置/制御用計算機
原子炉を安全に稼働させるための装置です。異常が発生した場合、制御棒を落下させ原子炉を停止させます。
また、発電所内のさまざまなデータを収集して、運転員に適切な情報を送る役割も果たしています。
1-2次系制御監視装置
原子炉やタービンの回りを流れる水や蒸気の様子を監視して、プラントの状態を安定に保つよう制御したり、運転員に必要な情報を中央制御室に伝送する装置です。
放射線監視装置
放射線監視装置
発電所内外の放射線量を常時測定しています。異常があればすぐに警報を発令します。
核計装装置
中性子量を測定し、原子炉から出るエネルギー量をいち早く把握する装置です。
メタルクラッドスイッチギア
大型のモーターを動かしたり停止させたりするためのスイッチです。
パワーセンター
中型のモーターを動かしたり停止させたりするためのスイッチです。

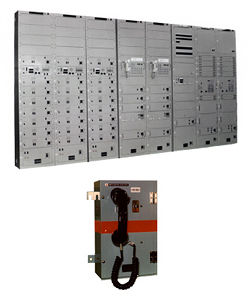

コントロールセンター
コントロールセンター
小型のモーターを動かしたり停止させたりするためのスイッチです。

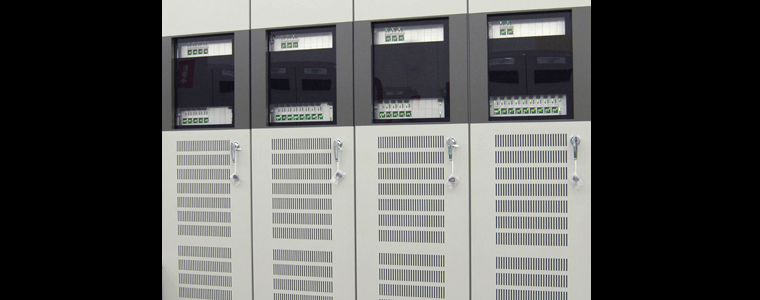

無停電電源装置
万が一停電した時でも、重要な制御装置が停止しないよう電気を一定して供給する電源装置です。
MV/LV スイッチギア
高電圧状態で電路の開閉を行うスイッチです。

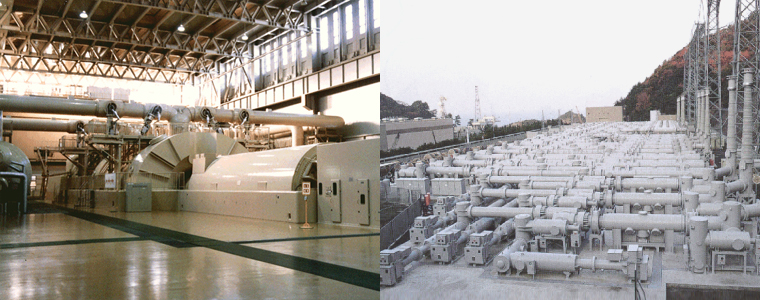

タービン発電機・励磁機
タービン発電機・励磁機
電気は蒸気の力でタービンを回しその回転する力でつくり出します。励磁機は発電機の中に磁石をつくる装置です。
これにより磁界が発電機のなかに発生し電気が起きます。
三菱電機は発電所用発電機のトップメーカーの一つとして、世界中の発電所に発電機を納めています。
大型補機電動機
原子炉の中にポンプで水を流し込みます。このポンプを安定して回すための大型モーターです。循環水ポンプモーターや主給水ポンプモーターがあります。
発電機自動電圧調整装置および系統安定化装置
発電機自動電圧調整装置は発電機の回転子コイルに流れる電流を制御し、発動機の出力電圧を一定に保つ装置です。系統安定化装置は事故などで電力系統が不安定になった時、いち早く電力動揺を減衰させ安定な状態に回復する装置です。
発電機主回路接続装置
発電機とGLBS、変圧器をつなぐシステムです。
GLBS:Generator Line Breaker Switch(発電機負荷開閉装置)
GLBS
発電機と主要変圧器間に設置され、発電機主回路の負荷電流を切るスイッチです。
主要変圧器(主変圧器、起動変圧器、所内変圧器、予備変圧器)
主要変圧器
主変圧器は発電機がつくる電気を効率よく送るために、高い電圧に変える装置です。
起動変圧器は発電所を起動させるために、発電所外から電圧を変えて電気を取り込む装置です。
所内変圧器は発電所運転時に所内電源をまかなうために、発電した電気の一部を所内用の電圧に変える装置です。
予備変圧器は発電所の発電を停止させる場合、必要な所内電源を確保するために、発電所外から電圧を変えて電気を取り込む装置です。
GIS:Gas Insulated Switchgear(ガス絶縁開閉装置)
GIS
発電所でつくられた電圧の高い電気を送り出す際に、送電線の切り替えを行うための開閉装置です。
循環水ポンプモーター
タービンを回転させた後の蒸気は、冷却して再び水に戻します。その冷却用の海水を汲み上げるポンプを駆動する大容量モーターです。
ページング通信設備
ページング通信設備
発電所内に放送を流したり、個人間の連絡ができる設備です。
ノイズモニター
原子炉の中を流れる水の音で、原子炉の中をチェックする装置です。
ITV:Industrial Television
ITV
人が常時いない、または行くことができない場所を監視するテレビカメラです。
小型モーター
発電所内の空調装置などに使うモーターです。
*この他にも、原子力発電所ではエレベーターや照明器具など多くの三菱電機製品が使われています。
