中容量
MELUPS 2011D
標準仕様 5.2～20kVA
| 定格出力容量（kVA） | 5.2 | 7.5 | 10 | 15 | 5.2 | 7.5 | 10 | 15 | 20 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 交流入力 | 相数 | 単相2線 | 単相3線 | |||||||
| 定格電圧 | 100、105、110、115、120V | 200-100、210-105、220-110、230-115、240-120V | ||||||||
| 電圧変動範囲 | －15％〜＋10％ | |||||||||
| 定格周波数 | 50 または 60Hz | |||||||||
| 周波数変動範囲 | ±5％ | |||||||||
| 交流出力 | 相数 | 単相2線 | 単相3線 | |||||||
| 定格電圧 | 100、105、110、115、120V | 200-100、210-105、220-110、230-115、240-120V | ||||||||
| 電圧精度 | ±2.0％（0〜100％負荷にて） | |||||||||
| 定格周波数 | 50 または 60Hz | |||||||||
| 周波数精度 | ±0.05％以下（バイパス非同期運転時） | |||||||||
| 定格負荷力率 | 0.8（遅れ） | |||||||||
| 電圧波形歪率 | 2.5％以下（線形負荷時） 5％以下（100％整流器負荷時） |
|||||||||
| 過渡電圧変動率 | ±5％以下（負荷急変0⇔100％にて） ±2％以下（停電または復電時） ±5％以下（出力切換（バイパス⇒インバータ）時・入出力定格時） |
|||||||||
| 過渡変動整定時間 | 50ms以下 | |||||||||
| 電圧不平衡比 | － | ±2％以下（負荷不平衡比100％にて） | ||||||||
| インバータ許容ピーク電流 | 定格電流実効値の300％ | |||||||||
| インバータ過電流耐量 | 150％ 1分 | |||||||||
| 蓄電池 | 内蔵（10分間） | |||||||||
| UPS本体外形 | W（mm） | 350 | 350 | 350 | 620 | 350 | 350 | 350 | 620 | 620 |
| D（mm） | 760 | 760 | 760 | 760 | 760 | 760 | 760 | 760 | 760 | |
| H（mm） | 705 | 1,030 | 1,030 | 1,400 | 705 | 1,030 | 1,030 | 1,400 | 1,400 | |
| 質量（kg） | 135 | 225 | 225 | 405 | 135 | 225 | 225 | 405 | 470 | |
システム構成例

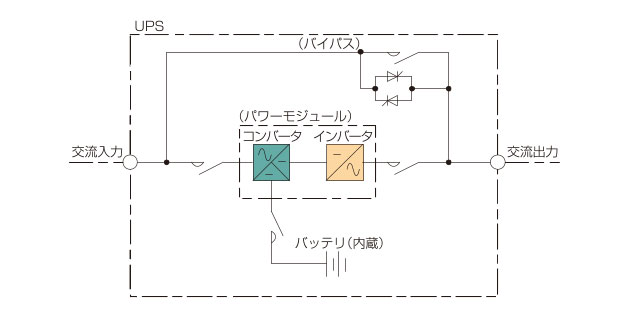

標準システム
