三菱無停電電源装置[UPS]

中容量

MELUPS 2031C

標準仕様 7.5〜50kVA

定格出力容量(kVA) 7.5 10 15 20 30 40 50
交流入力 相数 三相3線
定格電圧 200、210V(オプション:220V)
電圧変動範囲 +10%、-30%(-10〜-30%時は、負荷低減が必要)
定格周波数 50 または 60Hz
周波数変動範囲 ±5%
交流出力 相数・定格電圧 単相2線 100V、105V(オプション:110V)
単相3線 200-100V、210-105V、(オプション:220-110V)
電圧精度 ±1.0%(0〜100%負荷にて)
定格周波数 50 または 60Hz
周波数精度 ±0.01%以下(バイパス非同期運転時)
定格負荷力率 0.8(遅れ)(0.9(遅れ)も選択可)
電圧波形歪率 2%以下(線形負荷時)
5%以下(100%整流器負荷時)
過渡電圧変動率 ±5%以下(負荷急変0⇔100%にて)
±2%以下(停電または復電時)
±5%以下(出力切換(バイパス⇒インバータ)時・入出力定格時)
過渡変動整定時間 50msec以下
インバータ許容ピーク電流 定格電流実効値の250%
インバータ過電流耐量 125% 10分
150% 1分
蓄電池 一体形(10分間) 別置
UPS本体外形 W(mm) 1,000 1,000 600 700
D(mm) 760 760 760 760
H(mm) 1,750 1,750 1,750 1,750
質量(kg) 880 1,000 500 600

システム構成例

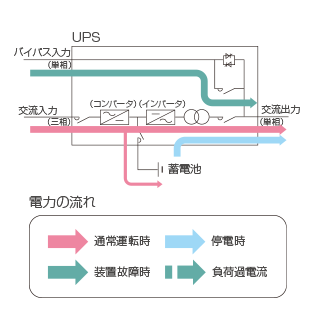

例1 単機システム

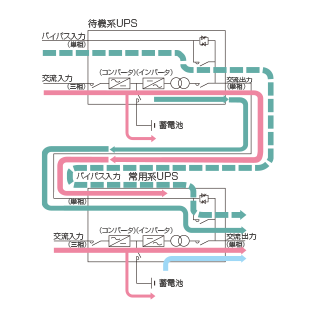

例2 待機冗長システム
